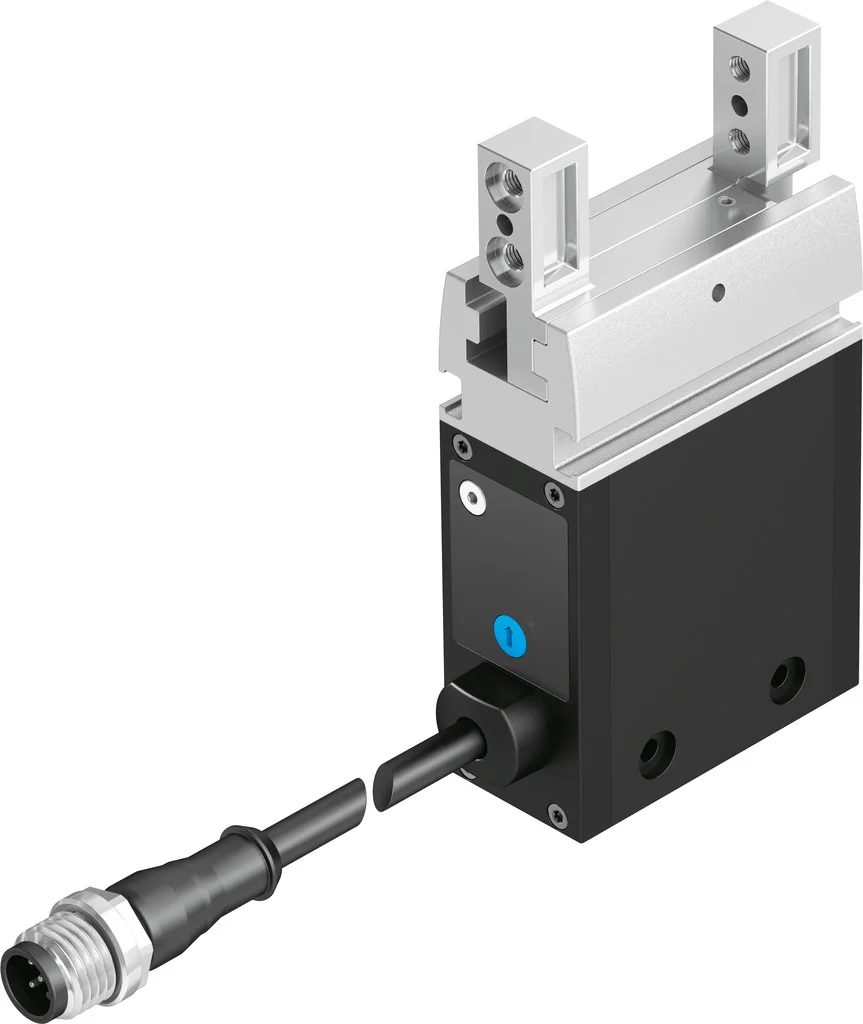

Chwytak równoległy EHPS-16-A (8070832) serii EHPS - Festo
SKU: OT-FESTO081195
MPN: EHPS-16-A
Producent:
Festo
Cena netto/szt.
6 135,66 zł
7 546,86 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy EHPS-16-A (8070832) serii EHPS - Festo
Chwytak elektryczny EHPS jest wyjątkowo cichy i przeznaczony do pracy bez zewnętrznego sterownika.
- Elektryczna wersja pneumatycznie uruchamianego chwytaka równoległego DHPS
- Idealny do zastosowania jako Front-End-Actuator dzięki niskiej masie własnej
- Sterowanie bezsterownikowe za pomocą sygnałów cyfrowych
- Siła chwytu (4 ustawienia) regulowana za pomocą przełącznika lub poprzez interfejs IO-Link®
- Wersja RA1 z podłączeniem do robota, umożliwia szybką integrację w środowisku lekkich robotów przemysłowych
Dane techniczne
| Wielkość | 16 |
| Skok na szczękę chwytającą | 10 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.4 deg |
| Maks. luz szczęk chwytających Sz | 0.05 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.03 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | elektryczny |
| Pozycja montażu | dowolny |
| Funkcja chwytaka | Równolegle |
| Konstrukcja | Przekładnia ślimakowa |
| Spełnia normę | IEC 61010-1 |
| Prowadnica | Prowadnica ślizgowa |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00992258 |
| Typ silnika | Silnik serwo DC |
| Elementy obsługowe | Przełącznik z blokadą |
| Wskaźnik gotowości do pracy | Dioda LED |
| Maks. częstotliwość cykli | 1.1 Hz |
| Maks. masa na zewnętrzny palec chwytaka | 100 g |
| Maks. pobór prądu | 1000 mA |
| Znamionowe napięcie robocze DC | 24 V |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Poziom ciśnienia akustycznego | 70 dB(A) |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | 5 degC |
| Całkowita siła chwytu | 154 N |
| Masowy moment bezwładności | 0.78 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 200 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 7 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 4.4 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 7 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 2 Mio SP |
| Waga produktu | 296 g |
| Przyłącze elektryczne | 5-pin |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal wysokostopowa nierdzewna |
Parametry techniczne - Chwytak równoległy EHPS-16-A (8070832) serii EHPS - Festo
Maks. moment na szczęce chwytaka Mx, statyczny
7 Nm
Masowy moment bezwładności
0.78 kgcm2
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Maks. pobór prądu
1 A
Dopuszczalne wahania napięcia
+/- 10 %
Elementy obsługowe
Przełącznik z blokadą
Poziom ciśnienia akustycznego
<= 70 dB(A)
Wskaźnik stanu gotowości
LED
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Liczba szczęk chwytaka
2
Typ silnika
Silnik serwo DC
Maks. moment na szczęce chwytaka My, statyczny
4.4 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
7 Nm
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Db (GB), EPL Gb (GB)
Maks. luz kątowy na szczęce chwytaka ax, ay
0.4 deg
Maks. luz na szczęce chwytaka Sz
0.05 mm
Symetria osiowa
<= 0.2 mm
Powtarzalność chwytaka
<= 0.03 mm
Maks. siła na szczęce chwytaka Fz, statyczna
200 N
Okresy smarowania elementów prowadzących
2 Mio SP
Materiał szczęk chwytaka
Stal wysokostopowa, nierdzewna
Znak KC
KC-EMV
Sposób montażu
Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Do wyboru:
Sygnalizacja położenia
Przy pomocy czujników
Stopień ochrony
IP40
Przyłącze elektryczne
5-pin, Kabel z wtyczką, M12x1
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zgodne z RoHS
Wielkość
16
Materiał obudowy
Anodowane aluminium
Skok na szczękę chwytaka
10 mm
Funkcja chwytaka
Równoległy
Temperatura otoczenia
5 ... 60 °C
Pozycja zabudowy
Dowolna
Zgodność z normą
IEC 61010-1
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
Przekładnia ślimakowa, Kształt-T, Zębatka/Zębnik, Chwytak elektryczny
Waga produktu
296 g
Prowadzenie
Prowadzenie na łożyskach ślizgowych
Maks. częstotliwość cyklu
1.1 Hz
Maks. dokładność zamienności
<= 0.2 mm
Maks. masa na zewnętrzną szczękę chwytaka
100 g
Nr kat.
OT-FESTO081195
Pliki do pobrania - Chwytak równoległy EHPS-16-A (8070832) serii EHPS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
