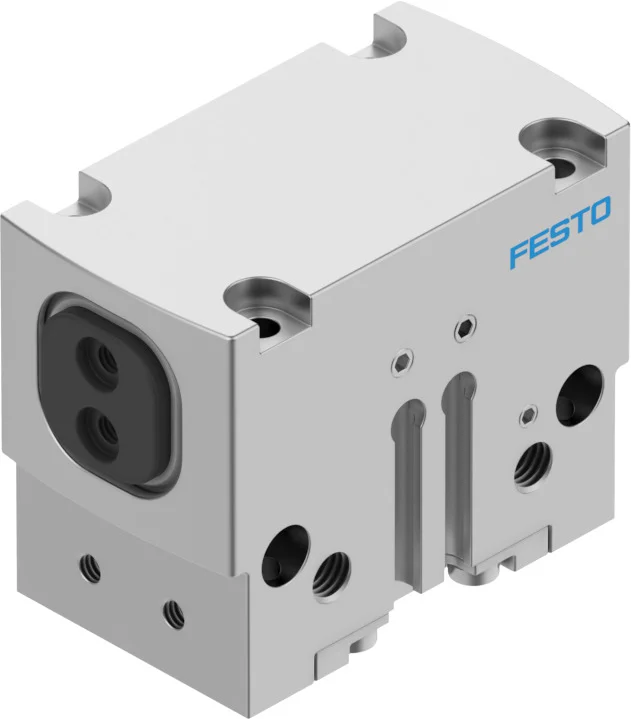

Chwytak równoległy HGPD-20-A (1132939) serii HGPD - Festo
SKU: OT-FESTO032711
MPN: HGPD-20-A
Producent:
Festo
Cena netto/szt.
4 692,38 zł
5 771,63 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy HGPD-20-A (1132939) serii HGPD - Festo
Do trudnych warunków otoczenia: kompletnie uszczelniony chwytak. Możliwy chwyt zewnętrzny i wewnętrzny.
- Idealne do bardzo trudnych warunków pracy
- Precyzyjne chwytanie mimo dużego obciążenia momentem
- Maks. siła chwytania przy optymalnym stosunku przestrzeni montażowej do siły
- 8 wielkości o całkowitym skoku nawet 40 mm
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 20 |
| Skok na szczękę chwytającą | 4 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.04 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | brak |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Ciśnienie robocze | 3 bar |
| Ciśnienie robocze powietrza nadmuchowego | 0 bar |
| Maks. częstotliwość robocza chwytaka | 3 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 28 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 31 ms |
| Maks. masa na zewnętrzny palec chwytaka | 57 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 5 degC |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 159 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 150 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 80 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 75 N |
| Masowy moment bezwładności | 0.4 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 250 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 12 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 7 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 6 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Waga produktu | 163 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne powietrza nadmuchowego | M3 |
| Przyłącze pneumatyczne | M5 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Nierdzewna stal stopowa |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak równoległy HGPD-20-A (1132939) serii HGPD - Festo
Wielkość
20
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
28 ms
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
M5
Konstrukcja
równia pochyła, dodatnio poprowadzona sekwencja ruchu
Waga produktu
163 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
57 g
Masowy moment bezwładności
0.4 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
12 Nm
Maks. moment na szczęce chwytaka My, statyczny
7 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
6 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
75 N
Maks. częstotliwość robocza chwytaka
<= 3 Hz
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
31 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Maks. luz na szczęce chwytaka Sz
<= 0,02 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
250 N
Okresy smarowania elementów prowadzących
5 000 000 Mio SP
Materiał szczęk chwytaka
stal hartowana
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
159 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
150 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
80 N
Ciśnienie robocze, nadmuch
0 do 0,5 bar
Przyłącze pneumatyczne, nadmuch
M3
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
stal wysokostopowa, nierdzewna
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona, sekwencja ruchów wymuszonych dźwignią
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, przy pomocy otworów przelotowych i kołków, z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M3
Stopień ochrony
IP65
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
aluminium anodowane
Rodzaj ochrony
IP65
Skok na szczękę chwytaka
4 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,04 mm
Tworzywo obudowy
aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,04 mm
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Nr kat.
OT-FESTO032711
Pliki do pobrania - Chwytak równoległy HGPD-20-A (1132939) serii HGPD - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
