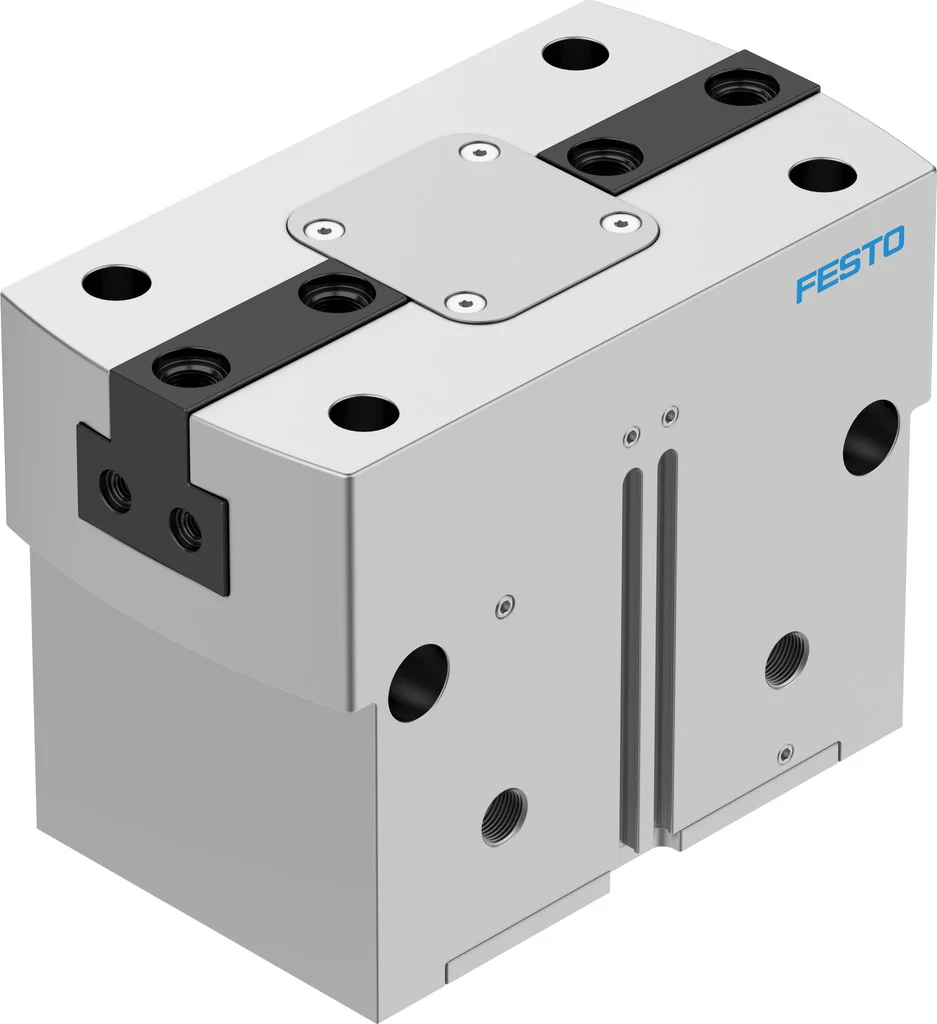

Chwytak równoległy HGPT-80-A-B-G2 (560236) serii HGPT - Festo
SKU: OT-FESTO024664
MPN: HGPT-80-A-B-G2
Producent:
Festo
Cena netto/szt.
10 959,07 zł
13 479,66 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy HGPT-80-A-B-G2 (560236) serii HGPT - Festo
Wytrzymały chwytak w kształcie litery T do wymagających zadań. Możliwe chwytanie zewnętrzne i wewnętrzne.
- Mocne i wydajne
- Z prowadzeniem w rowku T
- Zabezpieczenie przed zapyleniem szczęk chwytających za pomocą powietrza uszczelniającego
- Dostępny wariant o dużej sile
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 80 |
| Skok na szczękę chwytającą | 25 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.05 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | przy zamykaniu |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991895 |
| Ciśnienie robocze | 4 bar |
| Ciśnienie robocze powietrza nadmuchowego | 0 bar |
| Maks. częstotliwość robocza chwytaka | 2 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 379 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 176 ms |
| Maks. masa na zewnętrzny palec chwytaka | 1830 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 238.336 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 7000 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 180 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 220 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 170 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Waga produktu | 6287 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne powietrza nadmuchowego | M5 |
| Przyłącze pneumatyczne | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Nierdzewna stal stopowa |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak równoległy HGPT-80-A-B-G2 (560236) serii HGPT - Festo
Wielkość
80
Maks. częstotliwość robocza chwytaka
<= 2 Hz
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
G1/4
Konstrukcja
równia pochyła, dodatnio poprowadzona sekwencja ruchu
Waga produktu
6 287 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
1 830 g
Masowy moment bezwładności
238.336 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
180 Nm
Maks. moment na szczęce chwytaka My, statyczny
220 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
170 Nm
Tryb pracy
dwustronnego działania
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
379 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
176 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Maks. luz na szczęce chwytaka Sz
<= 0,02 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
7 000 N
Okresy smarowania elementów prowadzących
5 Mio SP
Materiał szczęk chwytaka
stal hartowana
Zabezpieczenie siły chwytania
przy zamykaniu
Ciśnienie robocze, nadmuch
0 do 0,5 bar
Przyłącze pneumatyczne, nadmuch
M5
Uwaga dotycząca materiałów
nie zawierają miedzi i PTFE, zgodne z RoHS
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
stal wysokostopowa, nierdzewna
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona, sekwencja ruchów wymuszonych dźwignią
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, przy pomocy otworów przelotowych i kołków, z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M5
Stopień ochrony
IP40
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
aluminium anodowane
Rodzaj ochrony
IP40
Skok na szczękę chwytaka
25 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,05 mm
Tworzywo obudowy
aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,05 mm
Pozycja zabudowy
dowolna
Nr kat.
OT-FESTO024664
Pliki do pobrania - Chwytak równoległy HGPT-80-A-B-G2 (560236) serii HGPT - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
