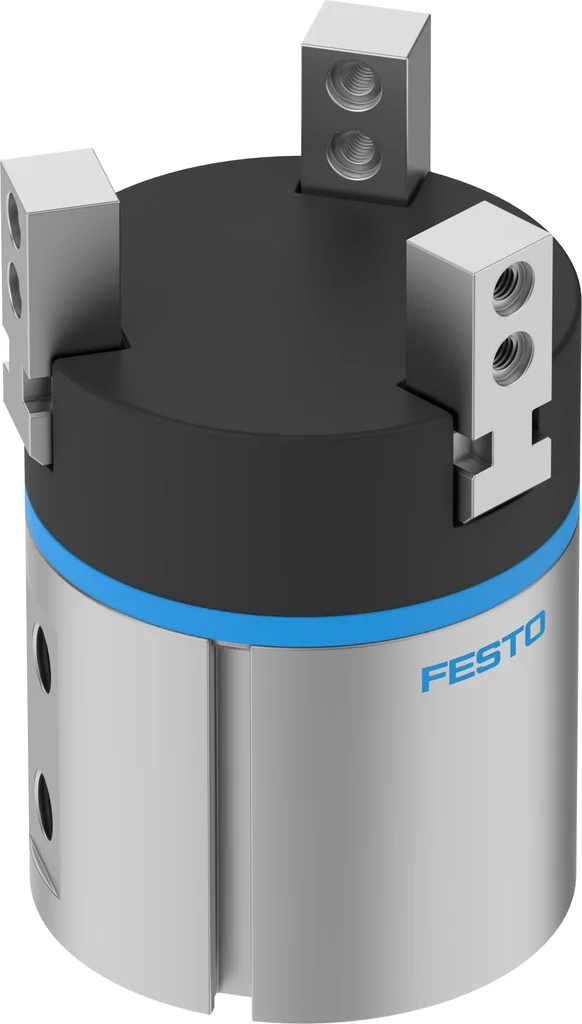

Chwytak trójszczękowy DHDS-50-A (1259495) serii DHDS - Festo
SKU: OT-FESTO034003
MPN: DHDS-50-A
Producent:
Festo
Cena netto/szt.
5 192,15 zł
6 386,34 zł
brutto/szt.
.png)
Opis produktu - Chwytak trójszczękowy DHDS-50-A (1259495) serii DHDS - Festo
Do uniwersalnych zastosowań: standardowy chwytak DHDS o dużej sile chwytania.
- Mocne i precyzyjne prowadzenie szczęk w rowku T
- Duża siła chwytu przy niewielkich wymiarach
- Maks. dokładność powtarzalności
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
- Wiele opcji montażu na napędach
- Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
Dane techniczne
| Wielkość | 50 |
| Skok na szczękę chwytającą | 6 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.2 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.04 mm |
| Liczba szczęk chwytaka | 3 |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | 3-punktowy |
| Konstrukcja | Dźwignia |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 840 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 750 N |
| Ciśnienie robocze | 2 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 62 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 55 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki |
| Temperatura otoczenia | 5 degC |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 280 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 250 N |
| Masowy moment bezwładności | 6.1 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 250 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 24 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 24 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 24 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 10 Mio SP |
| Maks. masa na zewnętrzny palec chwytaka | 250 g |
| Waga produktu | 920 g |
| Typ mocowania | przy pomocy gwintu wew. i kołka pasowanego |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | PA |
| Materiał obudowy | Stop aluminium, twardo anodowany |
| Materiał szczęk chwytaka | Stal wysokostopowa nierdzewna |
Parametry techniczne - Chwytak trójszczękowy DHDS-50-A (1259495) serii DHDS - Festo
Wielkość
50
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
62 ms
Przyłącza pneumatyczne
G1/8
Konstrukcja
dźwigniowa, dodatnio poprowadzona sekwencja ruchu
Waga produktu
920 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
250 g
Masowy moment bezwładności
6.1 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
24 Nm
Maks. moment na szczęce chwytaka My, statyczny
24 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
24 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
250 N
Maks. częstotliwość robocza chwytaka
<= 4 Hz
Klasa odporności na korozję CRC
1 – niska odporność na korozję
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
55 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,2 deg
Maks. luz na szczęce chwytaka Sz
<= 0,02 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
250 N
Okresy smarowania elementów prowadzących
10 Mio SP
Materiał szczęk chwytaka
stal wysokostopowa, nierdzewna
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
840 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
750 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
280 N
Materiał obudowy
stop aluminium, twardy anodowany
Ciśnienie robocze
2 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
PA
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
wymuszony ruch dźwigni
Sposób montażu
z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
G1/8
Uwaga dotycząca materiałów
zgodne z RoHS
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Skok na szczękę chwytaka
6 mm
Liczba szczęk
3
Funkcja chwytaka
3-szczękowy
Dokładność powtarzalności
0 do 0,04 mm
Tworzywo obudowy
twardy kuty stop aluminium, anodowany
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,04 mm
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Nr kat.
OT-FESTO034003
Pliki do pobrania - Chwytak trójszczękowy DHDS-50-A (1259495) serii DHDS - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
