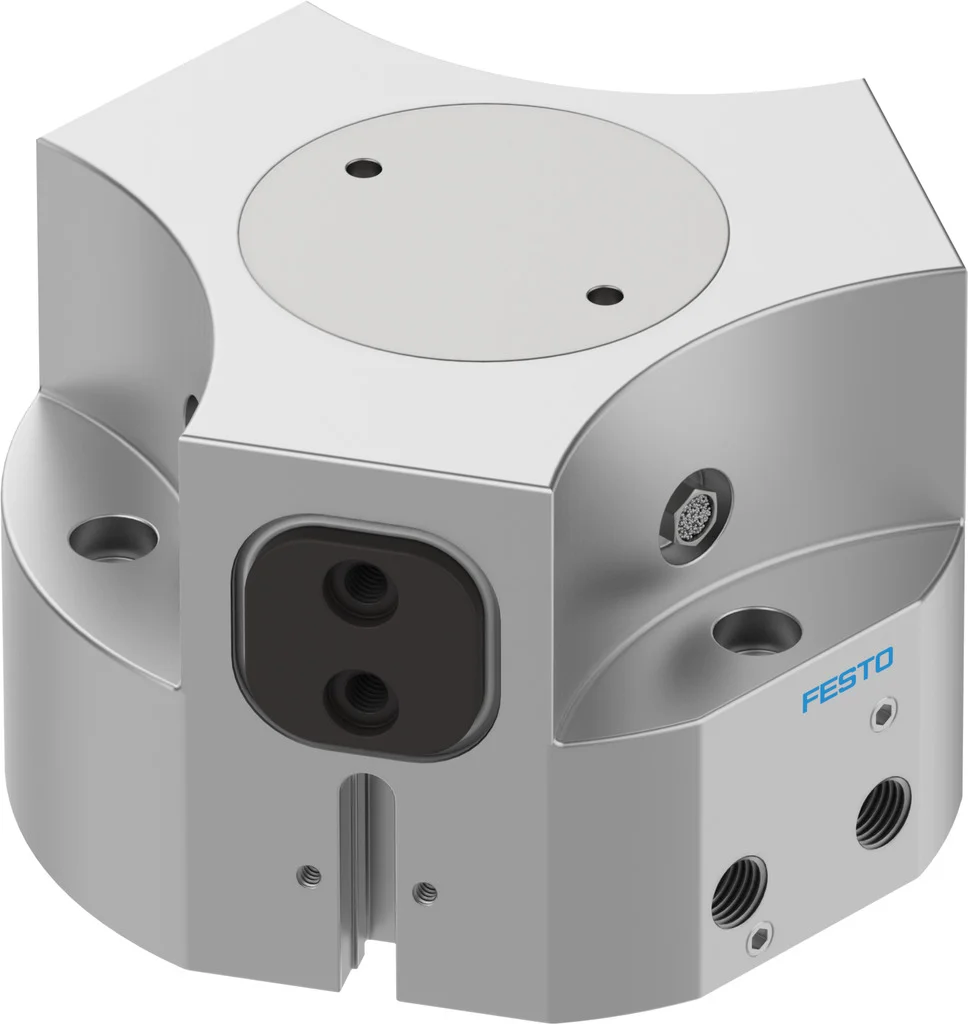

Chwytak trójszczękowy HGDD-63-A (1163046) serii HGDD - Festo
SKU: OT-FESTO032766
MPN: HGDD-63-A
Producent:
Festo
Cena netto/szt.
7 338,96 zł
9 026,92 zł
brutto/szt.
.png)
Opis produktu - Chwytak trójszczękowy HGDD-63-A (1163046) serii HGDD - Festo
Do trudnych warunków otoczenia: kompletnie uszczelniony chwytak. Możliwy chwyt zewnętrzny i wewnętrzny.
- Precyzyjne chwytanie z ruchami centrycznymi mimo dużego obciążenia momentem
- Idealne do bardzo trudnych warunków pracy
- 5 wielkości, skok nawet 12 mm/szczękę
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 63 |
| Skok na szczękę chwytającą | 10 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.05 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.05 mm |
| Liczba szczęk chwytaka | 3 |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | 3-punktowy |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991894 |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie | 1746 N |
| Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie | 1659 N |
| Ciśnienie robocze | 3 bar |
| Ciśnienie robocze powietrza nadmuchowego | 0 bar |
| Maks. częstotliwość robocza chwytaka | 4 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 115 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 145 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 5 degC |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie | 582 N |
| Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie | 553 N |
| Masowy moment bezwładności | 29 kgcm² |
| Maks. siła na szczękach chwytaka Fz, statyczna | 2300 N |
| Maks. moment na szczęce chwytaka Mx, statyczny | 70 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 45 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 50 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Maks. masa na zewnętrzny palec chwytaka | 440 g |
| Waga produktu | 2175 g |
| Typ mocowania | z otworem przelotowym i kołkiem pasowanym |
| Przyłącze pneumatyczne powietrza nadmuchowego | M5 |
| Przyłącze pneumatyczne | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Nierdzewna stal stopowa |
| Materiał obudowy | Stop aluminium, anodowany na gładko |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak trójszczękowy HGDD-63-A (1163046) serii HGDD - Festo
Wielkość
63
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
115 ms
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
G1/8
Konstrukcja
równia pochyła, dodatnio poprowadzona sekwencja ruchu
Waga produktu
2 175 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
440 g
Masowy moment bezwładności
29 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
70 Nm
Maks. moment na szczęce chwytaka My, statyczny
45 Nm
Maks. moment na szczęce chwytaka Mz , statyczny
50 Nm
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), zamknięcie
553 N
Maks. częstotliwość robocza chwytaka
<= 4 Hz
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
145 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Maks. luz na szczęce chwytaka Sz
<= 0,05 mm
Symetria osiowa
<= 0,2 mm
Maks. siła na szczęce chwytaka Fz, statyczna
2 300 N
Okresy smarowania elementów prowadzących
5 Mio SP
Materiał szczęk chwytaka
stal hartowana
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwarcie
1 746 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamknięcie
1 659 N
Siła chwytania na szczękę chwytaka przy 0,6 MPa (6 bar, 87 psi), otwarcie
582 N
Ciśnienie robocze, nadmuch
0 do 0,5 bar
Przyłącze pneumatyczne, nadmuch
M5
Ciśnienie robocze
3 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
stal wysokostopowa, nierdzewna
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona, sekwencja ruchów wymuszonych dźwignią
Klasa odporności na korozję KBK
2
Sposób montażu
przy pomocy otworów przelotowych i kołków, z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M5
Stopień ochrony
IP65
Uwaga dotycząca materiałów
zgodne z RoHS
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
stop aluminium anodowany
Rodzaj ochrony
IP65
Skok na szczękę chwytaka
10 mm
Liczba szczęk
3
Funkcja chwytaka
3-szczękowy
Dokładność powtarzalności
0 do 0,05 mm
Tworzywo obudowy
gładki kuty stop aluminium, anodowany
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,05 mm
Pozycja zabudowy
dowolna
Tryb pracy
dwustronnego działania
Nr kat.
OT-FESTO032766
Pliki do pobrania - Chwytak trójszczękowy HGDD-63-A (1163046) serii HGDD - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
