Czujnik 3D O3DIRDKG/E1/GM/S/60/ODS (O3DC02) - IFM

SKU: OC-IFM012586 MPN: O3DC02
Producent: IFM
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik 3D O3DIRDKG/E1/GM/S/60/ODS (O3DC02) - IFM

Cechy produktu

Rodzaj światłapodczerwień
Rozdzielczość obrazu 3D[px]176 x 132
Kąt widzenia 3D[°]60 x 45; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]10
Obudowaprostopadłościan

Aplikacja

Aplikacjawykrywanie przeszkody

Dane elektryczne

Napięcie zasilania[V]20,4...28,8 DC; (EN 61131-2)
Pobór prądu[mA]420; (maksymalna wartość skuteczna: < 1600 mA)
Maks. obecne zużycie[mA]2400; (prąd szczytowy impuls.)
Moc pobierana[W]10
Klasa ochronyIII
Rodzaj światłapodczerwień
Czujnik obrazuPMD 3D ToF-Chip
Zintegrowane oświetlenietak; (podczerwień: 850 nm niewidzialne promieniowanie LED)
Impuls prądowy załączenia zasilania[mA]2400

Strefa działania

Gwarantowany zasięg działania[mm]200...4000
Rozdzielczość obrazu 3D[px]176 x 132
Kąt widzenia 3D[°]60 x 45; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]10

Interfejsy

Interfejs komunikacyjnyEthernet
Ethernet
Liczba interfejsów Ethernet1
Standard transmisji danych10Base-T; 100Base-TX
Prędkość transmisji10; 100
ProtokółTCP/IP
Ustawienia fabryczne
adres IP: 192.168.0.69
maska podsieci: 255.255.255.0
adres IP bramki: 192.168.0.201

Warunki pracy

Temperatura otoczenia[°C]-10...50
Temperatura składowania[°C]-40...85
OchronaIP 65; IP 67
Maks. odporność na oświetlenie zewnętrzne[klx]8

Testy / dopuszczenia

EMC
DIN EN 61000-6-4radiacja poprzez interferencje / środowiska przemysłowe
DIN EN 61000-6-2odporność na zakłócenia / środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2750 g / (11 ms) niepowtarzalne
DIN EN 60068-2-2740 g / (6 ms) powtarzalne
Odporność na wibracje
DIN EN 60068-2-62 g / (10...150 Hz)
DIN EN 60068-2-642,3 g RMS / (10...500 Hz)
Bezpieczeństwo fotobiologicznegrupa zwolniona; (DIN EN 62471)
Bezpieczeństwo elektryczne
DIN EN 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV

Dane mechaniczne

Waga[g]770
Obudowaprostopadłościan

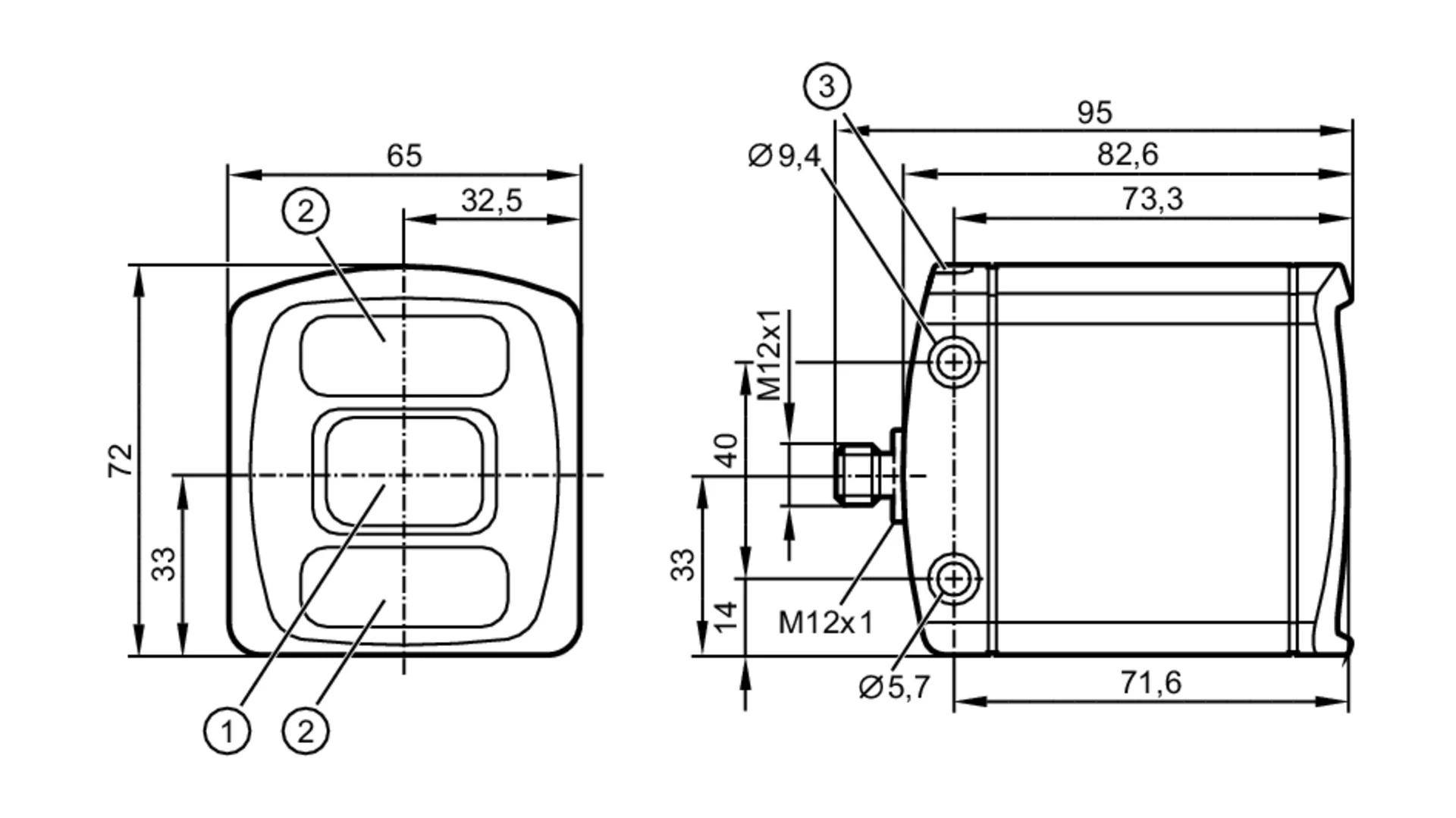

Wymiary[mm]72 x 65 x 82,6
Materiałobudowa: aluminium odlewane ciśnieniowo; szybka przednia: szkło gorilla glass; Wyświetlanie funkcji: PA

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja2 x LED, kolor zielony Ethernet działanie

Akcesoria

Dostarczane elementy
podkładki sprężyste

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D

Połączenie elektryczne - Przyłącze procesowe

Konektor: 1 x M12; kodowanie: A

Inne dane

Pole widzenia
Zakres pomiarowy / dystans [m]Długość [m]Breite [m]
0,500,40,56
1,000,81,13
2,001,62,26
3,002,43,39
4,003,24,52
parametry wejść/wyjść
parametry wejścioweInformacja o własnym ruchu pojazdu autonomicznego (AGV)
serwer NTP do synchronizacji czasu
parametry wyjścioweodległość
siatka zajętości ± 5m w kierunku x i y współrzędnych pojazdu
stan zajętości stref ostrzegawczych
parametryzacja
ParametrZakres ustawień
strefy ostrzegawczetrzy niezalezne strefy ostrzegawcze do wykrywania przeszkód
zewnętrzna kalibracjakalibracja pozycji kamery we współrzędnych pojazdu
każda strefa ostrzegania jest definiowana przez wielokąt convex 2D o maks. 6 narożnikach i całkowitą wysokość
wykrywanie przeszkody
przykłady przeszkódczas dostępu [ms]
Wartość typowaWartość typowa
obiekt jest już w polu widzenia kamerywstępne wykrywanie [ms]
widły wózka (z boku, 25cm ponad ziemią)200700
pudełko lub kontener (powierzchnia zwrócona w kierunku czujnika > 200x200mm)200700
cykl podwójny (boczny i przedni)200700
Wskazania czasu wykrywania przeszkód są oparte o poniższe założenia
prędkość pojazdu autonomicznego< 1,7 m/s
średnia odbiciowość obiektów
minimalna wysokość obieków 15cm ponad ziemią

Parametry techniczne - Czujnik 3D O3DIRDKG/E1/GM/S/60/ODS (O3DC02) - IFM

Nr kat.
OC-IFM012586

Pliki do pobrania - Czujnik 3D O3DIRDKG/E1/GM/S/60/ODS (O3DC02) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
