Czujnik 3D O3DIRDKG/E1/GM/w/70 (O3D314) - IFM

SKU: OC-IFM012568 MPN: O3D314
Producent: IFM
Cena netto/szt. 7 679,70 zł
9 446,03 zł brutto/szt.
Czujnik 3D O3DIRDKG/E1/GM/w/70 (O3D314) - IFM
7 679,70 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Czujnik 3D O3DIRDKG/E1/GM/w/70 (O3D314) - IFM

Cechy produktu

Rodzaj światłapodczerwień
Rozdzielczość obrazu 3D[px]176 x 132
Kąt widzenia 3D[°]70 x 51; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]25
Obudowaprostopadłościan

Aplikacja

AplikacjaWymiarowanie obiektu; Monitorowanie kompletności; Monitorowanie poziomu; monitorowanie odległości; monitorowanie objętości; nawigacja chwytaka robota; depaletyzacja

Dane elektryczne

Napięcie zasilania[V]20,4...28,8 DC; (EN 61131-2)
Pobór prądu[mA]420; (maksymalna wartość skuteczna: < 1600 mA)
Maks. obecne zużycie[mA]2400; (prąd szczytowy impuls.)
Moc pobierana[W]10; (Wartość typowa)
Klasa ochronyIII
Rodzaj światłapodczerwień
Czujnik obrazuPMD 3D ToF-Chip
Zintegrowane oświetlenietak; (podczerwień: 850 nm niewidzialne promieniowanie LED)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 2; Liczba wyjść binarnych: 3; Liczba wyjść analogowych: 1

Wejścia

Wyzwalanie24 V PNP/NPN (IEC 61131-2 Typ 3)
Liczba wejść binarnych2
Obwód wejść binarnych24 V PNP/NPN; (konfigurowalne; IEC 61131-2 Typ 3)

Wyjścia

Łączna liczba wyjść3
Liczba wyjść binarnych3; (konfigurowalne)
Funkcja wyjścia24 V PNP/NPN; (EN 61131-2)
Maks. spadek napięcia wyjścia przełączającego DC[V]1
Maks. prąd obciążenia na wyjście[mA]100
Liczba wyjść analogowych1; (konfigurowalne)
Analogowe wyjście prądowe[mA]4...20
Maks. obciążenie[Ω]500
Analogowe wyjście napięciowe[V]0...10
Min. rezystancja obciążenia[Ω]10000
Dokładność wyjścia analogowego[%]1
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak
Rozdzielczość wyjścia analogowego12 bit

Strefa działania

Gwarantowany zasięg działania[mm]300...8000
Uwaga dotycząca zasięgu działania
rozmiar obiektu: 200 x 200 mm
współczynnik odbicia: 18 %
Rozdzielczość obrazu 3D[px]176 x 132
Kąt widzenia 3D[°]70 x 51; (wartość znamionowa bez korekcji zniekształceń)
Częstotliwość wyzwalania 3D[Hz]25

Zakres pomiaru / nastaw

Zakres pomiarowy[m]< 30

Software / programowanie

Możliwości parametryzacjiPoprzez komputer PC z oprogramowaniem ifmVisionAssistant

Interfejsy

Interfejs komunikacyjnyEthernet
Ethernet
Standard transmisji danych10Base-T; 100Base-TX
Prędkość transmisji10; 100
ProtokółTCP/IP; EtherNet/IP; PROFINET
Ustawienia fabryczne
adres IP: 192.168.0.69
maska podsieci: 255.255.255.0
adres IP bramki: 192.168.0.201
Ethernet - EtherNet/IP
Typ użyciaTransmisja danych
Ethernet - PROFINET
Typ użyciaTransmisja danych
Ethernet - TCP/IP
Typ użycianastawa parametru; Transmisja danych

Warunki pracy

Temperatura otoczenia[°C]-10...50
Temperatura składowania[°C]-40...85
OchronaIP 65; IP 67; IP 69K
Maks. odporność na oświetlenie zewnętrzne[klx]8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100)

Testy / dopuszczenia

EMC
DIN EN 61000-6-4radiacja poprzez interferencje / środowiska przemysłowe
DIN EN 61000-6-2odporność na zakłócenia / środowiska przemysłowe
Odporność na wstrząsy
DIN EN 60068-2-2750 g / (11 ms) niepowtarzalne
DIN EN 60068-2-2740 g / (6 ms) powtarzalne
Odporność na wibracje
DIN EN 60068-2-62 g / (10...150 Hz)
DIN EN 60068-2-642,3 g RMS / (10...500 Hz)
Bezpieczeństwo fotobiologicznegrupa zwolniona; (DIN EN 62471)
Bezpieczeństwo elektryczne
DIN EN 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV

Dane mechaniczne

Waga[g]1137,5
Obudowaprostopadłościan

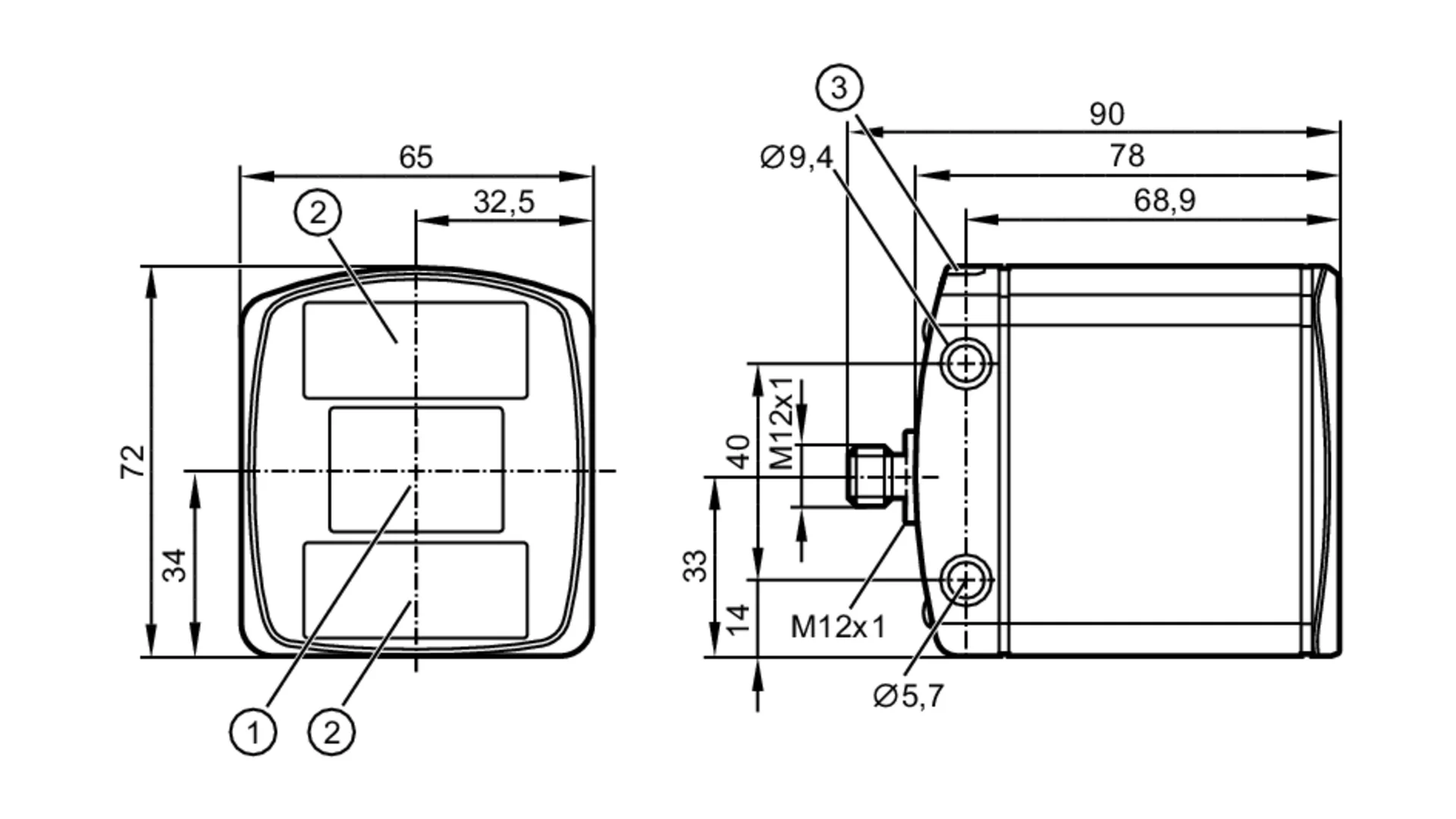

Wymiary[mm]72 x 65 x 78
Materiałobudowa: stal nierdzewna (1.4404 / 316L); szybka przednia: PMMA; Wyświetlanie funkcji: PA
Moment dokręcający[Nm]< 0,8

Wyświetlacze / elementy robocze

Wyświetlacz
Funkcja2 x LED, kolor zielony Ethernet działanie
Stan wyjścia2 x LED, kolor żółty OUT 1 OUT 2

Akcesoria

Dostarczane elementy
Nakładka ochronna

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Ethernet

Konektor: 1 x M12; kodowanie: D

Połączenie elektryczne - Przyłącze procesowe

Konektor: 1 x M12; kodowanie: A

Inne dane

Pole widzenia z korekcją dystorcji
Zakres pomiarowy / dystans [m]Długość [m]Szerokość [m]
0,500,400,55
1,000,801,10
2,001,602,20
3,002,403,30
4,003,204,40
5,004,005,50
Dokładnośc wymiarowania obiektu
Zakres pomiarowy / dystans [m]dokładność rozmiaru obiektu (Długość, Szerokość, Wysokość) [mm]dokładność pozycji obiektu (koordynaty X, Y, Z) [mm]dokładność kąta obrotu [°]
Wartość typowaWartość typowaWartość typowaWartość typowa
1,0...3,0± 12± 6± 1.3
Gwarantowany zasięg działania:0,3 ... 5 m
Częstotliwość wyzwalania:1 Hz
informacja dotyczy:
obiekty prostokątne
współczynnik odbicia:6...90 % dla obiektów matowych
minimalna wielkość obiektu:100x100x100 mm
obiekt na środku obrazu
prędkość obiektu:< 0,2 m/s
Monitorowanie kompletności
prędkość obiektu < 0,2 m/s [mm]prędkość obiektu > 0,2 m/s [mm]
Wartość typowa:
minimalna wysokość2545
Częstotliwość wyzwalania [Hz]5
Gwarantowany zasięg działania [m]0,3...5
max. wielkośc opakowania (ortogonalne rozmieszczenie opakowań)maksymalna ilość obiektów 64
częstotliwość powtarzania obrazów jest redukowana przy wykorzystaniu funkcji śledzenia pozycji
monitoring poziomu i odległości
Zakres pomiarowy / dystans [m]powtarzalność wartości pomiaru odległości dla szarych obiektów (refleksyjność 18%) [mm]powtarzalność ROI dla 50x50 pikseli na szarych obiektach [mm]Dokładność (współczynnik odbicia 6-90%) [mm]
Wartość typowaWartość typowaWartość typowa
0,3...1,080,4± 9
1,0...3,0120,5± 9
3,0...5,0200,9± 13
5,0...7,0301,2± 18
7,0...8,0502,0± 24
mierzona w środku obrazu w temperaturze otoczenia 20 ° C
Powtarzalność1 σ
Powtarzalność można zoptymalizować za pomocą funkcji filtrujących
dryft temperatury -10...+50 °C0,3 mm/K
nawigacja chwytaka robota i depaletyzacja
nawigacja chwytaka robotadepaletyzacja
Gwarantowany zasięg działania [m]0,2...60,5...6
typy obiektówdowolny kształt obiektuzamknięte obiekty prostokątne
minimalna wielkość obiektu [mm]20 x 20 x 2050 x 50 x 50 w minimalnej odległości działania
dokładność pozycji obiektu [mm]
Wartość typowa:± 10 obiekty prostokątne± 15
dokładność kąta obrotu [°]
Wartość typowa:± 1 obiekty prostokątne± 3
prędkość obiektu [m/s]< 0,2
Częstotliwość wyzwalania [Hz]2 na jeden mierzony obiekt1
maksymalna ilość obiektów20

Parametry techniczne - Czujnik 3D O3DIRDKG/E1/GM/w/70 (O3D314) - IFM

Nr kat.
OC-IFM012568

Pliki do pobrania - Czujnik 3D O3DIRDKG/E1/GM/w/70 (O3D314) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
