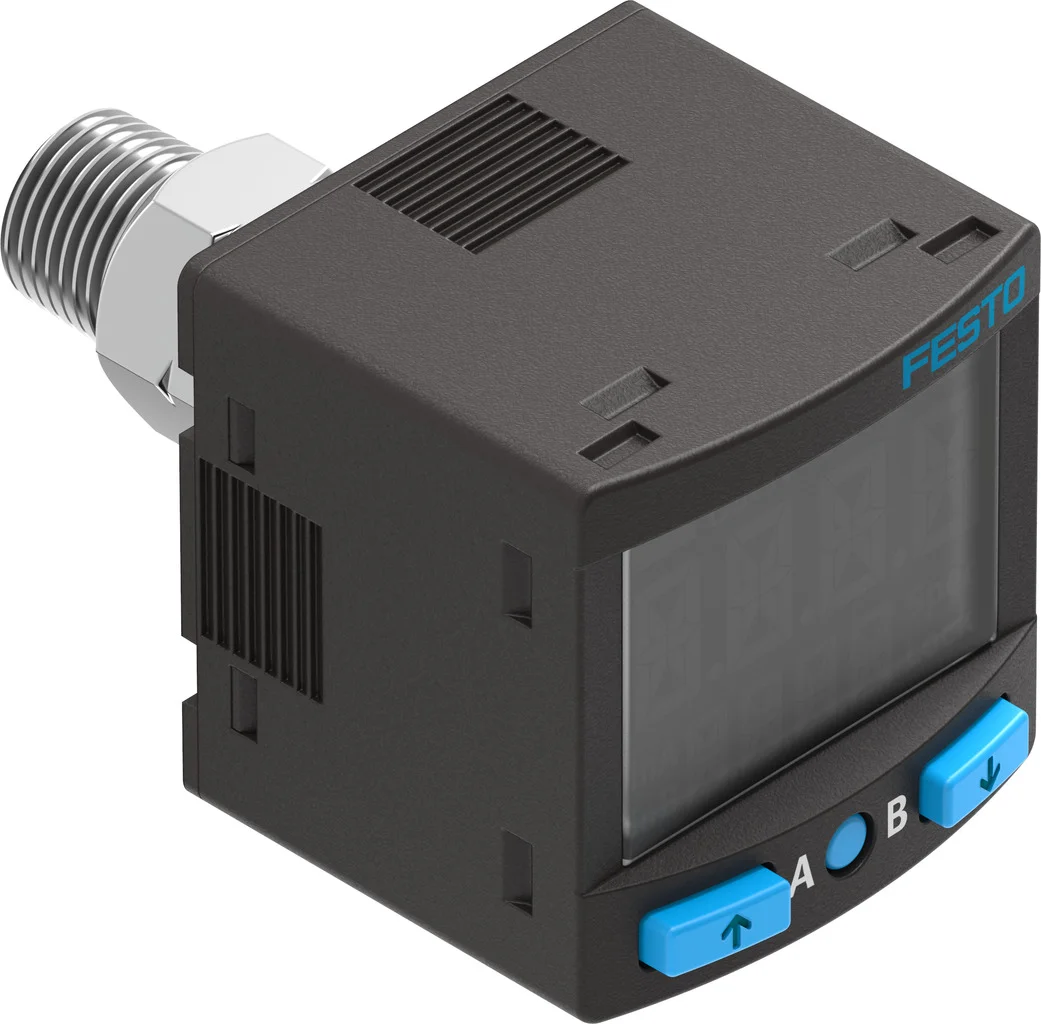

Czujnik ciśnienia SPAN-B2R-R18M-PN-PN-L1 (8035548) serii SPAN - Festo
SKU: OT-FESTO070425
MPN: SPAN-B2R-R18M-PN-PN-L1
Producent:
Festo
Cena netto/szt.
557,85 zł
686,16 zł
brutto/szt.
Opis produktu - Czujnik ciśnienia SPAN-B2R-R18M-PN-PN-L1 (8035548) serii SPAN - Festo
Niezwykle kompaktowy i atrakcyjny cenowo czujnik ciśnienia SPAN jest niezwykle elastyczny. Może być stosowany w szerokiej gamie zastosowań dzięki przełączanym wyjściom elektrycznym i szerokiemu zakresowi opcji dla zakresów pomiaru ciśnienia i przyłączy pneumatycznych.
- Do monitorowania sprężonego powietrza i gazów nieagresywnych
- Do monitorowania sieci, monitorowania regulatorów, testowania szczelności, wykrywania obiektów
- Metoda pomiaru względnego oparta na piezorezystancyjnej komórce pomiarowej
- Zintegrowana komunikacja szeregowa za pomocą protokołu IO-Link 1.1
- Kompaktowa konstrukcja 30x30 mm
- Kontrastowy, podświetlony na niebiesko wyświetlacz
Dane techniczne
| Symbol | 00995686 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Jednostka certyfikująca | UL E322346 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Ciśnienie względne |
| Metoda pomiaru | Piezoelektryczny czujnik ciśnienia |
| Zakres pomiaru ciśnienia - wartość początkowa | -0.1 MPa |
| Zakres pomiaru ciśnienia - wartość początkowa | -1 bar |
| Zakres pomiaru ciśnienia - wartość początkowa | -14.5 psi |
| Wartość końcowa zakresu pomiaru ciśnienia | 0.1 MPa |
| Wartość końcowa zakresu pomiaru ciśnienia | 1 bar |
| Wartość końcowa zakresu pomiaru ciśnienia | 14.5 psi |
| Maks. ciśnienie przeciążenia | 5 bar |
| Ciśnienie przeciążenia | 0.5 MPa |
| Ciśnienie przeciążenia | 5 bar |
| Ciśnienie przeciążenia | 72.5 psi |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca ze smarowaniem |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Dokładność w +- % FS | 1.5 %FS |
| Dokładność powtarzalności w +- %FS | 0.3 %FS |
| Współczynnik temperaturowy w +- %FS/K | 0.05 %FS/K |
| Wyjście dwustanowe | Przełączalne 2 x PNP lub 2 x NPN |
| Funkcja przełączania | Komparator okienkowy |
| Funkcja elementu przełączającego | Przełączany pomiędzy normalnie zamkniętym i normalnie otwartym |
| Maks. prąd wyjściowy | 100 mA |
| Zabezpieczenie przeciwzwarciowe | tak |
| Zakres napięcia roboczego DC | 15 V |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy L1J |
| Przyłącze elektryczne 1, liczba pinów/żył | 4 |
| Przyłącze elektryczne 1, układ połączeń | 00995428 |
| Typ mocowania | Montaż na panelu przednim |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | Gwint zewnętrzny R1/8 |
| Waga produktu | 46 g |
| Materiał obudowy | Wzmocniony poliamid |
| Materiały mające kontakt z medium | FPM |
| Rodzaj wskazania | Podświetlany LCD |
| Wyświetlane jednostki | MPa |
| Opcje ustawień | Teach-In |
| Zabezpieczenie przed manipulacją | Kod PIN |
| Zakres ustawiania wartości progowej | 0 % |
| Zakres ustawiania histerezy | 0 % |
| Stopień ochrony | IP40 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Przydatność do produkcji akumulatorów litowo-jonowych | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy.Wyjątek stanowi nikiel w stali, powierzchnie niklowane chemicznie, płytki obwodów drukowanych, kable, elektryczne złącza wtykowe i cewki |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
Parametry techniczne - Czujnik ciśnienia SPAN-B2R-R18M-PN-PN-L1 (8035548) serii SPAN - Festo
Zakres przeciążenia
5 bar
Podłączenie elektryczne 1, liczba pinów/żył
4
Certyfikat
UL E322346
Wyjście dwustanowe
2 x PNP lub 2 x NPN przełączalne
Funkcja elementu przełączającego
NZ lub NO, przełączny
Opcje ustawień
Teach-In, Przy pomocy wyświetlacza i przycisków
Mierzona wielkość
Ciśnienie względne
Metoda pomiarowa
Piezoelektryczny czujnik ciśnienia
Zakres nastawy wartości progowej
0 ... 100 %
Dokładność FS
1.5 %FS
Jednostka(i), które można wyświetlać
MPa, bar, inchH2O, inchHg, kPa, kgf/cm², mbar, mmHg, psi
Powtarzalność w ± %FS
0.3 %FS
Podłączenie elektryczne 1, technologia podłączenia
Układ przyłączy L1J
Ciśnienie przeciążenia
0.5 MPa, 5 bar
Ciśnienie przeciążenia (psi)
72.5 psi
Materiały w kontakcie z mediami
FPM, Stal wysokostopowa, nierdzewna
Wartość początkowa zakresu pomiaru ciśnienia
-1 bar
Wartość końcowa zakresu pomiaru ciśnienia
1 bar
Regulacja histerezy
0 ... 90 %
Współczynnik temperaturowy w ± %FS/K
0.05 %FS/K
Zakres pomiaru ciśnienia, wartość początkowa (MPa)
-0.1 MPa
Zakres pomiaru ciśnienia, wartość początkowa (psi)
-14.5 psi
Zakres pomiaru ciśnienia, wartość końcowa (MPa)
0.1 MPa
Zakres pomiaru ciśnienia, wartość końcowa (psi)
14.5 psi
Znak KC
KC-EMV
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Montaż na pulpicie, z gwintem, Z mocowaniem na ścianę-/płaską powierzchnię
Stopień ochrony
IP40
Temperatura medium
0 ... 50 °C
Zabezpieczenie
PIN-Code
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Maks. Prąd wyjściowy
100 mA
Typ wyświetlacza
Podświetlany-LCD
Funkcja przełączania
Komparator okienkowy, Komparator wartości progowej, Auto difference monitoring
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Przyłącza pneumatyczne
Gwint zewnętrzny R1/8, Gwint wewnętrzny M5
Waga produktu
46 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Zabezpieczenie przed zwarciem
Tak
Zakres napięcia roboczego DC
15 ... 30 V
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Nr kat.
OT-FESTO070425
