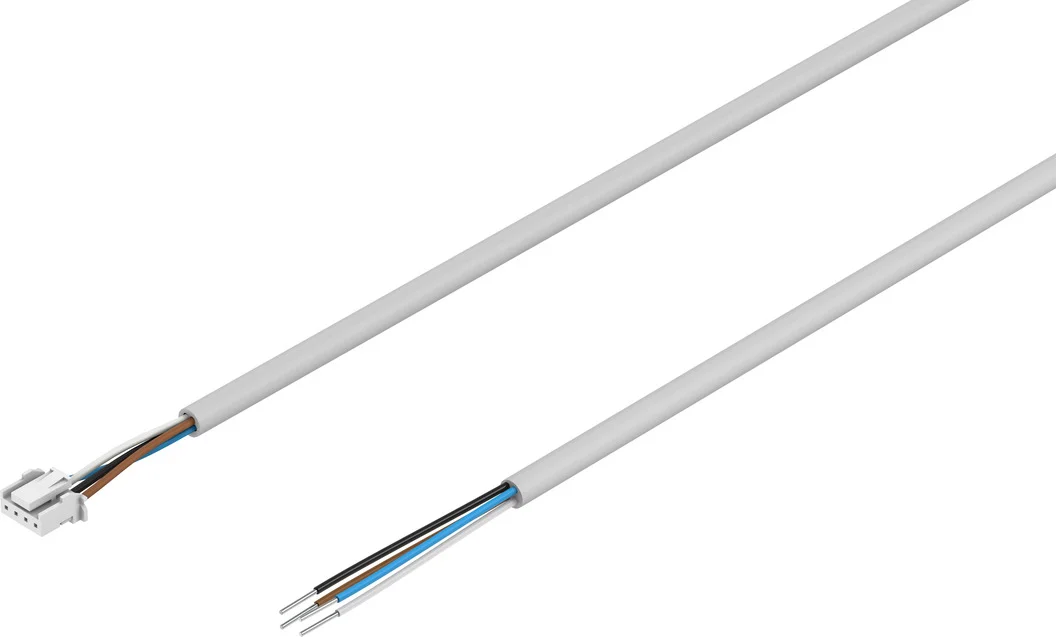

Kabel łączący NEBS-L1G4-K-2.5-LE4 (572576) serii NEBS - Festo
Festo

Kabel łączący NEBS-L1G4-K-2.5-LE4 (572576) serii NEBS - Festo

SKU: OT-FESTO035134 MPN: NEBS-L1G4-K-2.5-LE4
Producent: Festo
Cena netto/szt. 47,12 zł
57,96 zł brutto/szt.
Kabel łączący NEBS-L1G4-K-2.5-LE4 (572576) serii NEBS - Festo
47,12 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBS-L1G4-K-2.5-LE4 (572576) serii NEBS - Festo

  • Do połączenia z prostokątną konstrukcją L1, wymiar siatki 5,8 mm
  • Do gwintu M12x1, kodowanie A wg EN 61076-2-101
  • Do gwintu M16x0,75
  • Kabel łączący do czujnika ciśnienia SPAN
  • Stopień ochrony IP40, IP65, IP67, IP69K, w stanie zmontowanym
  • Długość kabla od 0,5 do 10 m
  • Z kablem PVC lub PUR
  • Temperatura otoczenia od -40 do +70degC

Dane techniczne

Oznaczenie kablaz uchwytem na tabliczkę opisową
Częstotliwość połączeń100
Waga produktu53 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy L1J
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniaBlokada zatrzaskowa
Przyłącze elektryczne 1, układ połączeń00995720
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył4
Przyłącze elektryczne 2, użyte piny/żyły4
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC1 A
Odporność na napięcie udarowe0.8 kV
Długość kabla2.5 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, kabel zainstalowany na stałe13 mm
Promień gięcia, ruchome ułożenie kabla42 mm
Średnica kabla4.1 mm
Tolerancja średnicy kabla+- 0,15 mm
Budowa kabla4 x 0,17 mm²
Przekrój znamionowy żyły przewodu0.17 mm²
Zakończenia żyłtępo odcięte
Stopień ochronyIP40
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-20 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Temperatura przechowywania-20 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-strefa III
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia2
Klasa odporności korozyjnej wg normy Festo4 - wyjątkowo silne obciążenie korozyjne
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyPA
Kolor obudowybiały
Materiał stykówBrąz ocynowany
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBS-L1G4-K-2.5-LE4 (572576) serii NEBS - Festo

Budowa kabla
4x0,17
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
4
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Obciążalność prądowa przy 40°C
1 A
Odporność na piki napięcia
0.8 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 42 mm
Średnica kabla
4.1 mm
Podłączenie elektryczne 1, sposób montażu
Snap-in locking
Nominalny przekrój przewodu
0.17 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 60 °C
Stopień zanieczyszczenia
2
Materiał powłoki kabla
PVC
Kolor powłoki kabla
Szary
Kolor obudowy
Biały
Materiał styków elektrycznych
Brąz pokryty cyną
Materiał izolacji
PVC
Końce żył
Cut off bluntly
Tolerancja średnicy kabla
± 0,2 mm
Zakres napięcia roboczego DC
0 ... 30 V
Stopień ochrony
IP40
Długość kabla
2.5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
PA
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
53 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 13 mm
Temperatura otoczenia
-20 ... 60 °C
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Z uchwytem tabliczki opisowej
Liczba podłączeń/rozłączeń
100
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
Układ przyłączy L1J
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Nr kat.
OT-FESTO035134
