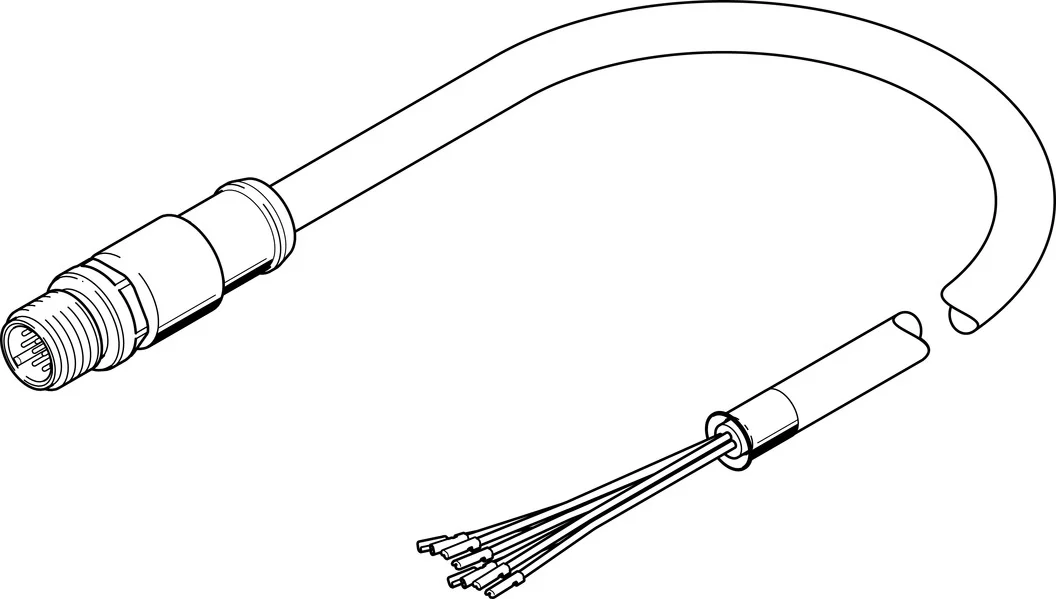

Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo
Festo

Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo

SKU: OT-FESTO070150 MPN: NEBS-SM12G12-E-5-N-LE12
Producent: Festo
Cena netto/szt. 479,32 zł
589,56 zł brutto/szt.
Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo
479,32 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo

  • Do połączenia z prostokątną konstrukcją L1, wymiar siatki 5,8 mm
  • Do gwintu M12x1, kodowanie A wg EN 61076-2-101
  • Do gwintu M16x0,75
  • Kabel łączący do czujnika ciśnienia SPAN
  • Stopień ochrony IP40, IP65, IP67, IP69K, w stanie zmontowanym
  • Długość kabla od 0,5 do 10 m
  • Z kablem PVC lub PUR
  • Temperatura otoczenia od -40 do +70degC

Dane techniczne

Spełnia normęEN 61076-2-101
Oznaczenie kablaPrzy pomocy osprzętu
Częstotliwość połączeń100
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył12
Przyłącze elektryczne 1, użyte piny/żyły12
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą z łbem sześciokątnym SW13
Przyłącze elektryczne 1, układ połączeń00995669
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył12
Przyłącze elektryczne 2, użyte piny/żyły12
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC1.5 A
Odporność na napięcie udarowe0.5 kV
Długość kabla5 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, kabel zainstalowany na stałe32 mm
Promień gięcia, ruchome ułożenie kabla65 mm
Średnica kabla6.5 mm
Budowa kabla12 x 0,25 mm²
Przekrój znamionowy żyły przewodu0.25 mm²
Zakończenia żyłtępo odcięte
Stopień ochronyIP67
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-5 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaczarny
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał śruby ryglującejCynkowy odlew kokilowy, niklowany
Materiał stykówMosiądz pozłacany

Parametry techniczne - Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo

Budowa kabla
12x0,25
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
12
Podłączenie elektryczne 2, zajęta liczba pinów/żył
12
Obciążalność prądowa przy 40°C
1.5 A
Odporność na piki napięcia
0.5 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 65 mm
Średnica kabla
6.5 mm
Podłączenie elektryczne 2, funkcja
Controller side
Nominalny przekrój przewodu
0.25 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Czarny
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany odlew cynkowy
Materiał styków elektrycznych
Mosiądz pozłacany
Zakres napięcia roboczego AC
0 ... 30 V
Końce żył
Cut off bluntly
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP67
Długość kabla
5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
EN 61076-2-101
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 32 mm
Zakres napięcia roboczego DC
0 ... 30 V
Temperatura otoczenia
-5 ... 70 °C
Oznaczenie kabla
Przy pomocy osprzętu
Liczba podłączeń/rozłączeń
100
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
12
Podłączenie elektryczne 1, zajęta liczba pinów/żył
12
Podłączenie elektryczne 1, sposób montażu
Śruba blokująca z sześciokątem SW13
Nr kat.
OT-FESTO070150

Pliki do pobrania - Kabel łączący NEBS-SM12G12-E-5-N-LE12 (3947395) serii NEBS - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
