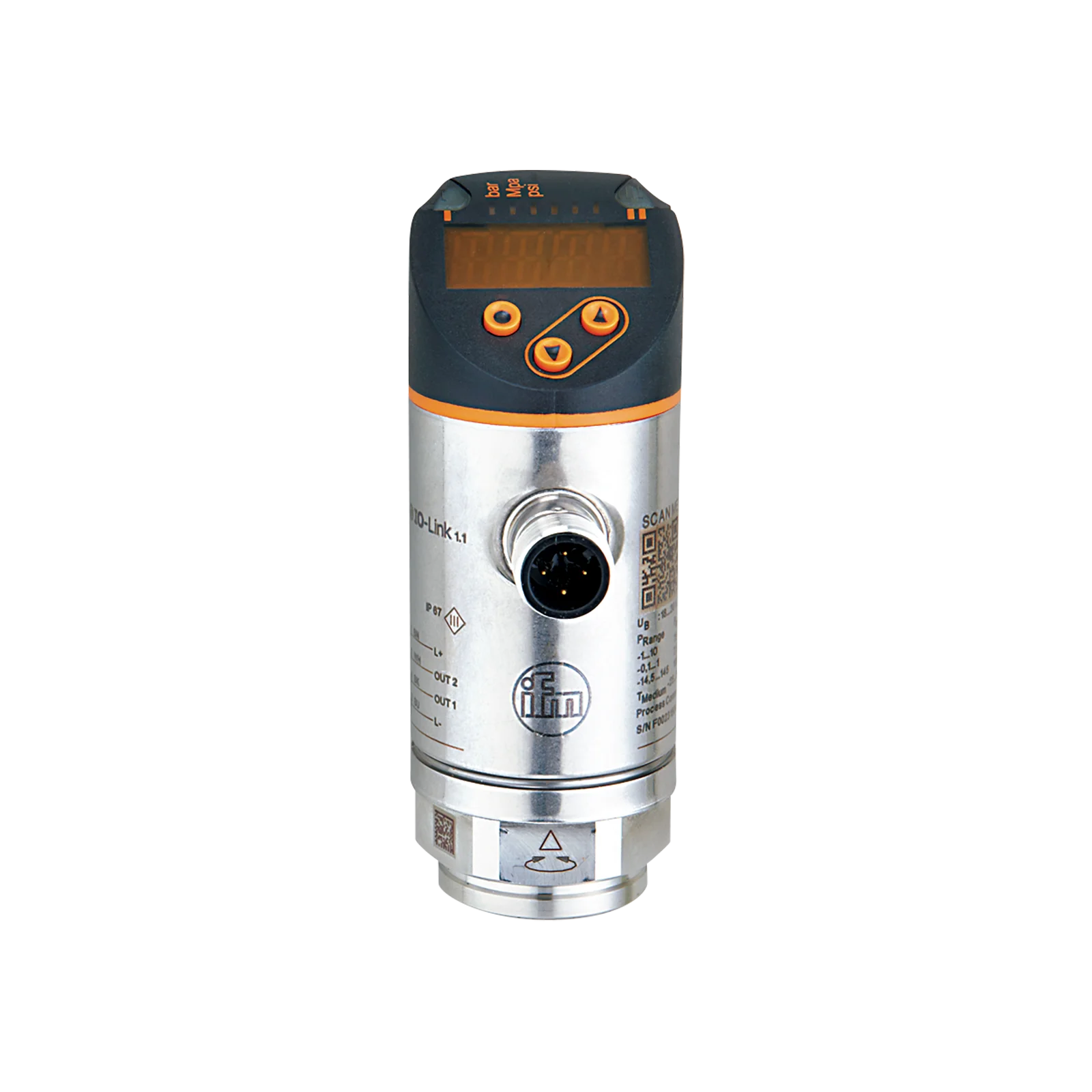

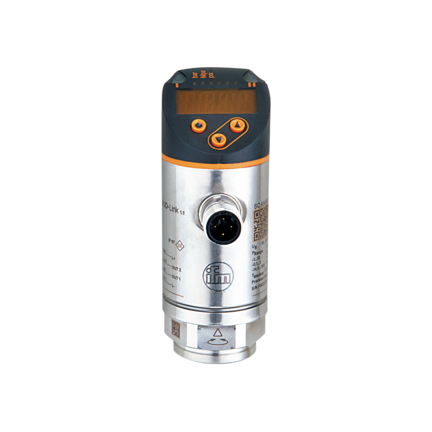

Czujnik ciśnienia z wyświetlaczem PN-016-RER14-MFRKG/US/ /V (PN2014) - IFM
SKU: OC-IFM014530
MPN: PN2014
Producent:
IFM
Cena netto/szt.
1 984,50 zł
2 440,94 zł
brutto/szt.
.png)
Opis produktu - Czujnik ciśnienia z wyświetlaczem PN-016-RER14-MFRKG/US/ /V (PN2014) - IFM
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako IO-Link, a drugie jako wyjście analogowe
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała konstrukcja do zastosowań w trudnych warunkach przemysłowych
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny (DIN EN ISO 1179-2) |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |||
| Aplikacja | do aplikacji przemysłowych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -25...80 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 35 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 0,3 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250 |
| Częstotliwość przełączania DC[Hz] | < 500 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany 1:5) |
| Maks. obciążenie[Ω] | 500 |
| Analogowe wyjście napięciowe[V] | 0...10; (skalowany 1:5) |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| |||
| Punkt przełączania SP |
| |||
| Punkt resetu rP |
| |||
| Wyjście analogowe / dolna wartość |
| |||
| Wyjście analogowe / górna wartość |
| |||
| Min. różnica między SP a rP |
| |||
| W krokach co |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% zakresu] | < ± 0,4; (Turn down 1:1) |
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Odchylenie histerezy[% zakresu] | < ± 0,1; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,05; (Turn down 1:1; na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,2; (-0...80 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,2; (-0...80 °C) |
| Uwaga | dokładność punktu przełączania, błąd liniowości zgodnie z DNV GL: < ± 1%: < ± 1% |
Czasy reakcji
| Czas reakcji[ms] | < 1,5 |
| Programowalny czas opóźnienia dS, dr[s] | 0...50 |
| Tłumienie wartości procesowej dAP[s] | 0...4 |
| Tłumienie wyjścia analogowego dAA[s] | 0...4 |
| Maksymalny czas odpowiedzi wyjścia analogowego[ms] | 3 |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||
| IO-Link Revision | 1.1 | ||||||||
| Norma SDCI | IEC 61131-9 | ||||||||
| Profil |
| ||||||||
| SIO tryb | tak | ||||||||
| Wymagany typ portu mastera | A; (dla niepodłączonego pinu 2 : B) | ||||||||
| Min.czas cyklu procesu[ms] | 3 | ||||||||
| Rozdzielczość IO-Link - ciśnienie[bar] | 0,002 | ||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji | ||||||||
| Obsługiwane DeviceID |
| ||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 167 | ||||
| Dopuszczenie UL |
| ||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |

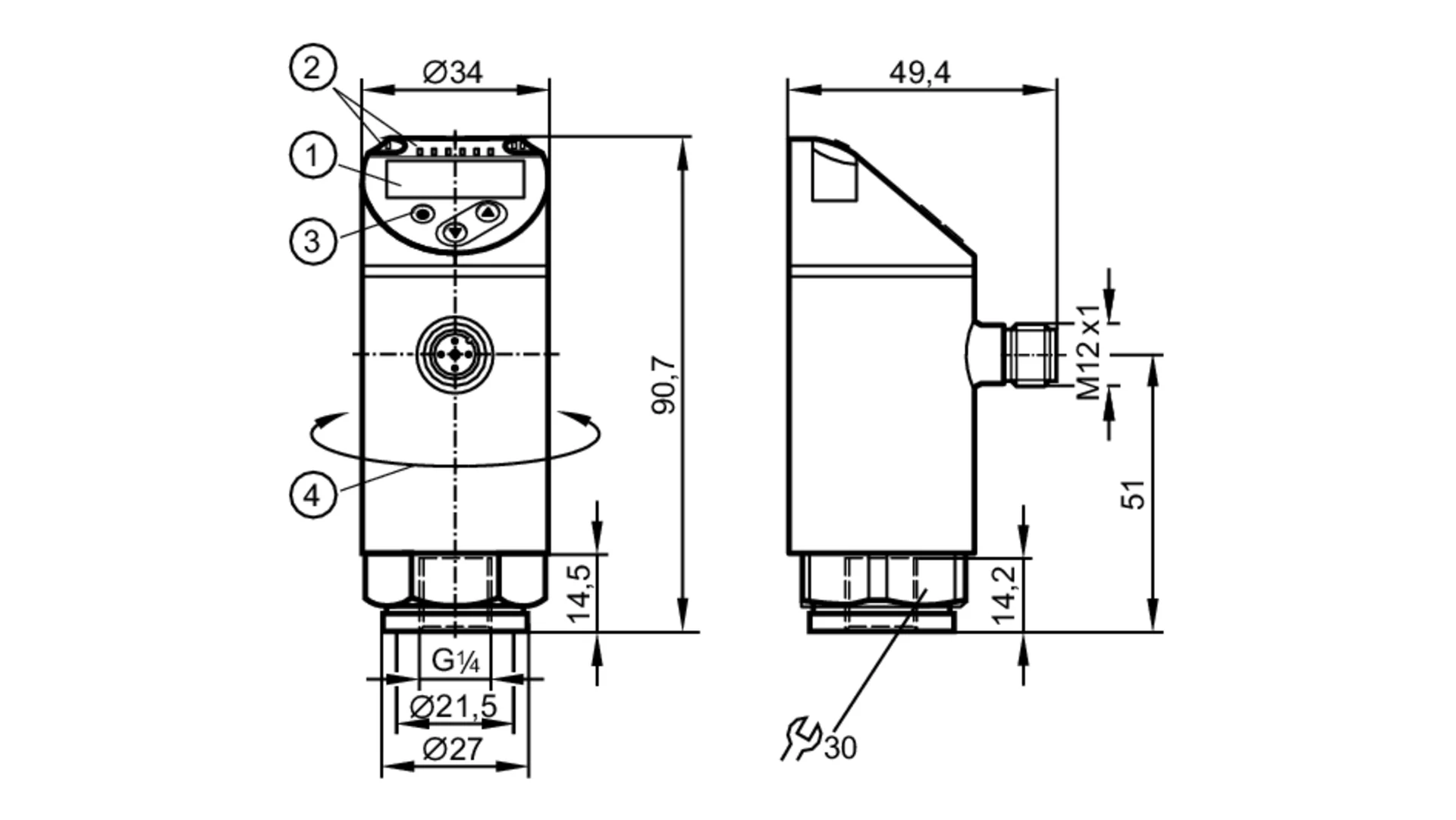

Dane mechaniczne
| Waga[g] | 246,2 |
| Obudowa | cylindryczna |
| Wymiary[mm] | Ø 34 / L = 90,7 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1/4 Gwint wewnętrzny (DIN EN ISO 1179-2) |
| Zintegrowany tłumik | nie (można zainstalować) |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Czujnik ciśnienia z wyświetlaczem PN-016-RER14-MFRKG/US/ /V (PN2014) - IFM
Nr kat.
OC-IFM014530
Pliki do pobrania - Czujnik ciśnienia z wyświetlaczem PN-016-RER14-MFRKG/US/ /V (PN2014) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
