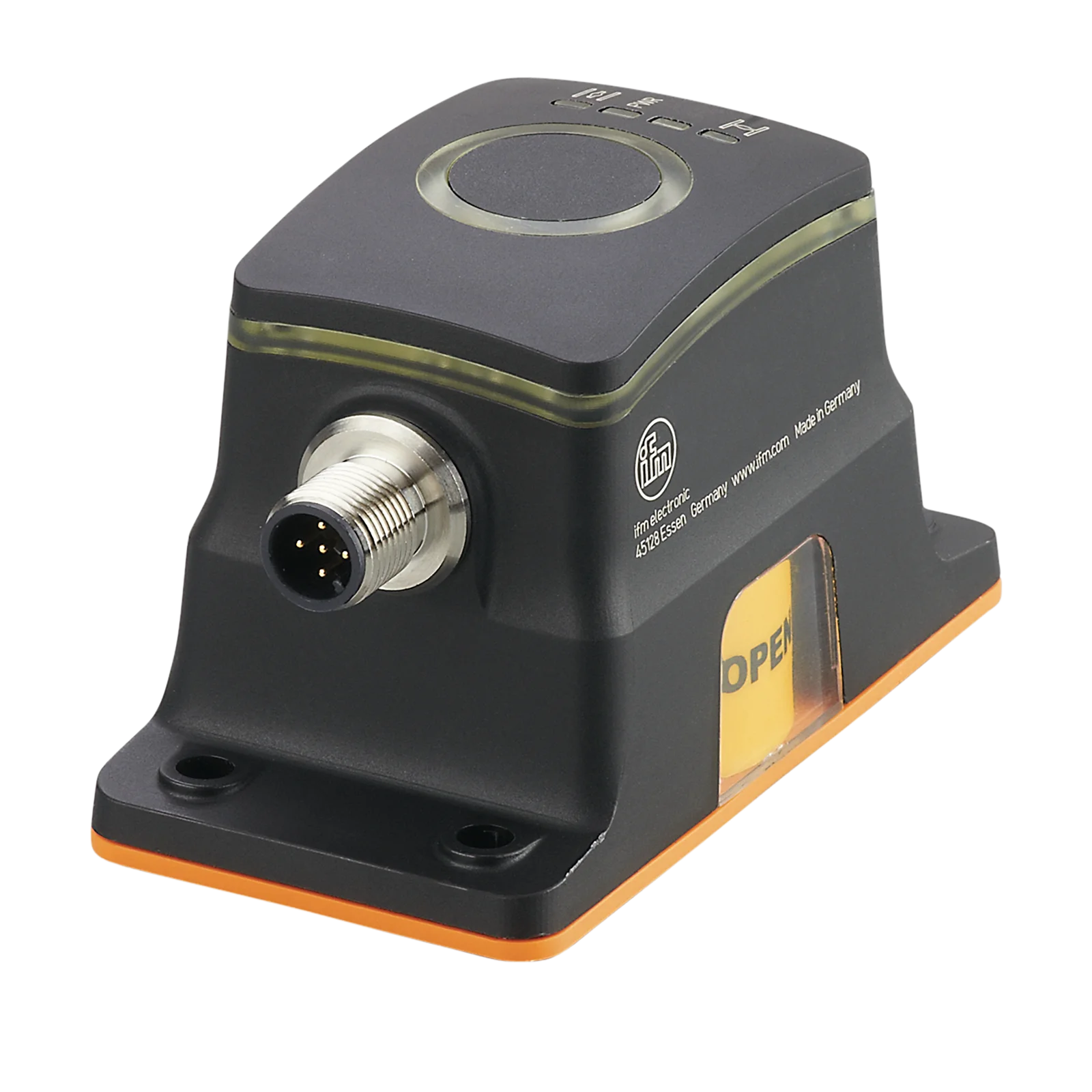

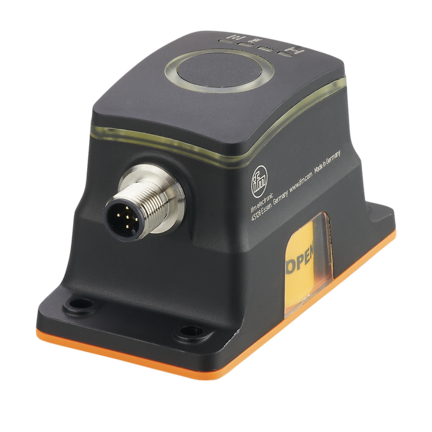

Czujnik położenia do siłowników do zaworów SVS BASIC IO-LINK (MVQ101) - IFM
SKU: OC-IFM012203
MPN: MVQ101
Producent:
IFM
Cena netto/szt.
1 282,50 zł
1 577,48 zł
brutto/szt.
.png)
Opis produktu - Czujnik położenia do siłowników do zaworów SVS BASIC IO-LINK (MVQ101) - IFM
- konfigurowane diody LED RGB dla szybkiej wizualnej lokalizacji czujnika
- Szybki setup - ustawianie pozycji końcowej tylko jednym kliknięciem
- Autodiagnostyka pod kątem zużycia, blokady, osadów umożliwia konserwację prewencyjną
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 95 x 50 x 57 |
| Wyjścia przełączające | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 3 normalnie otwarte / normalnie zamknięte; (wybieralne) |
Aplikacja
| Zasada działania | magnetyczny |
| Aplikacja | detekcja absolutnego kąta obrotu |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 40 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 300 |
Wyjścia
| Wyjścia przełączające | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 3 normalnie otwarte / normalnie zamknięte; (wybieralne) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[°] | 360 |
Dokładność / odchylenie
| Wykrywanie kąta obrotu | |
|---|---|
| Dokładność[°] | ± 1 |
| Rozdzielczość[°] | 0,1 |
| Dryft temperatury[°/K] | 0,02 |
| Powtarzalność[°] | 0,1 |
| Wskaźnik punktu przełączenia | |
|---|---|
| Tolerancja[°] | 0,1...15; (Ustawienia fabryczne: 10) |
| Histereza[°] | 0,1...5; (Ustawienia fabryczne: 3) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||
| IO-Link Revision | 1.1 | ||||||||||
| Norma SDCI | IEC 61131-9 CDV | ||||||||||
| Profil |
| ||||||||||
| SIO tryb | tak | ||||||||||
| Wymagany typ portu mastera | A | ||||||||||
| Min.czas cyklu procesu[ms] | 4 | ||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 65; IP 67; (strefa znacznika położenia chroniony przed zabrudzeniami) |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| MTTF[lata] | 410 | ||||||||||
| Oprogramowanie wbudowane w cenie produktu | tak | ||||||||||
| Dopuszczenie UL |
|

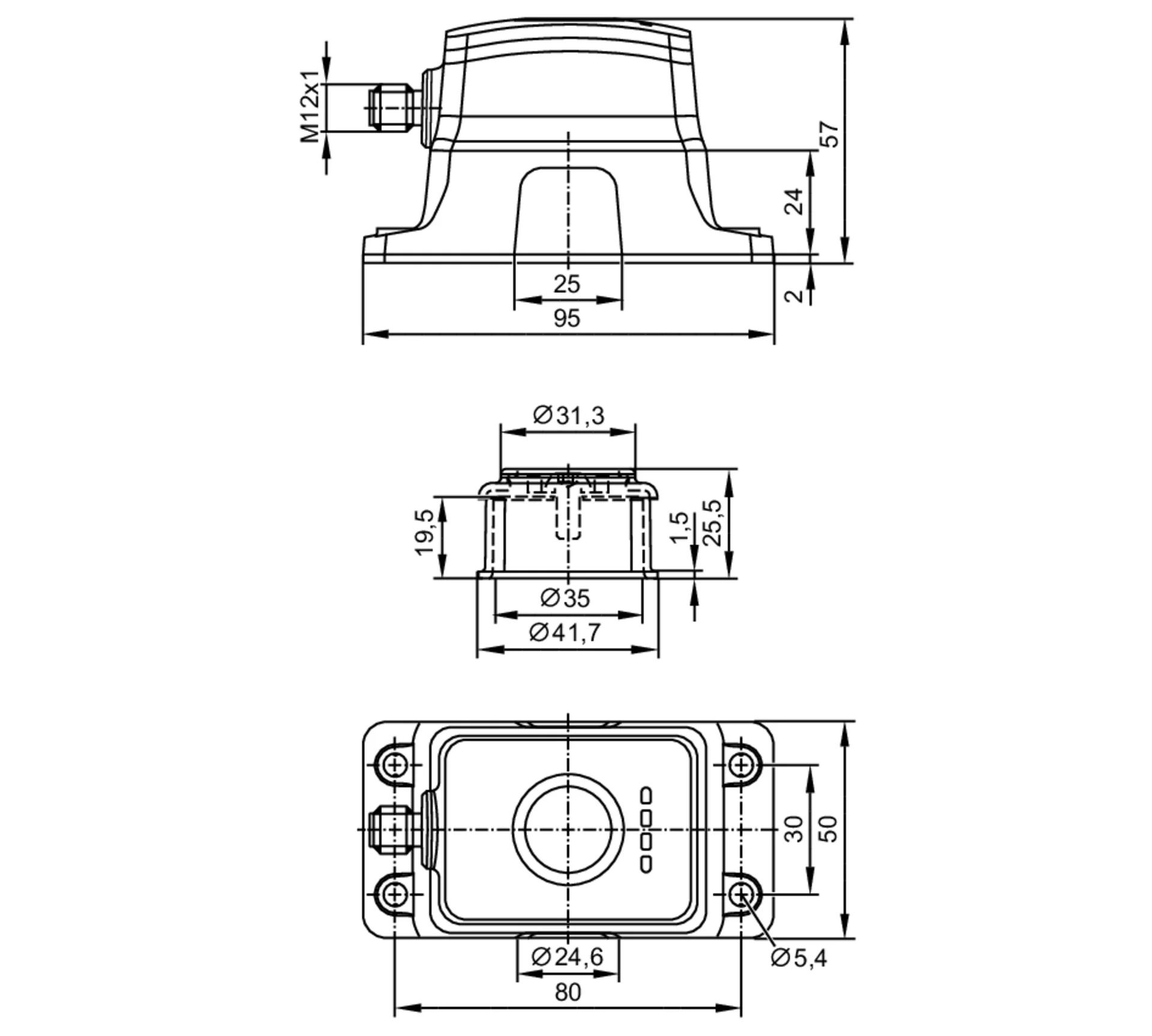

Dane mechaniczne
| Waga[g] | 175 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 95 x 50 x 57 |
| Materiał | obudowa, nasadka pozycjonująca: PA; wtyk: stal nierdzewna (316L / 1.4404) |
| Moment dokręcający[Nm] | nasadka pozycjonująca: 1,2; obudowa: 3,0; obudowa na plastikowej płycie montażowej: 0,9 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - wtyk
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Materiał obudowy: stal kwasoodporna |
Parametry techniczne - Czujnik położenia do siłowników do zaworów SVS BASIC IO-LINK (MVQ101) - IFM
Nr kat.
OC-IFM012203
Pliki do pobrania - Czujnik położenia do siłowników do zaworów SVS BASIC IO-LINK (MVQ101) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
