Pozycjoner do zaworów przemysłowych MVQ3360-XRKG/IO/B-Port/2SV/US (MVQ301) - IFM
SKU: OC-IFM012205
MPN: MVQ301
Producent:
IFM
Cena netto/szt.
1 645,65 zł
2 024,15 zł
brutto/szt.
.png)
Opis produktu - Pozycjoner do zaworów przemysłowych MVQ3360-XRKG/IO/B-Port/2SV/US (MVQ301) - IFM
- Zintegrowany algorytm regulacji z autooptymalizacją do pozycjonowania zaworów przemysłowych z procentową dokładnością
- Funkcja uczenia automatycznego Automatic Teach-In dla szybkiego ustawiania
- Zmniejszenie okablowania dzięki bezpośredniemu sterowaniu zaworu
- Autodiagnostyka pod kątem zużycia, blokady, osadów umożliwia konserwację prewencyjną
- Indywidualnie regulowane diody RGB LED z trybem migania do łatwej lokalizacji wizualnej w wymagających środowiskach
- Wygodna komunikacja i parametryzacja przez IO-Link
Ten produkt został zaprojektowany do wykorzystania jako część zestawu. Proszę wykorzystać odpowiedni zestaw do wstępnej parametryzacji. Kliknij tutaj, żeby zobaczyć ich przegląd.
Cechy produktu
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 95 x 50 x 57 |
| Podłaczenie cewki zaworu elektromanetycznego (SV1 / SV2) | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 2 x NO |
Aplikacja
| Zasada działania | magnetyczny |
| Aplikacja | detekcja absolutnego kąta obrotu; Regulacja pozycji |
Dane elektryczne
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 300 |
| Zasilanie siłownika (UA) | |
|---|---|
| Napięcie zasilania[V] | 20...30 DC |
| Pobór prądu[mA] | < 410 |
| Zasilanie czujnika (US) | |
|---|---|
| Napięcie zasilania[V] | 20...30 DC |
| Pobór prądu[mA] | < 40 |
Wyjścia
| Podłaczenie cewki zaworu elektromanetycznego (SV1 / SV2) | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 2 x NO |
| Maks. prąd obciążenia na wyjście[mA] | 200 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[°] | 360 |
Dokładność / odchylenie
| Wykrywanie kąta obrotu | |
|---|---|
| Dokładność[°] | ± 1 |
| Dryft temperatury[°/K] | 0,02 |
| Powtarzalność[°] | 0,1 |
| Regulacja pozycji | ||
|---|---|---|
| Strefa martwa |
| |
| Rozdzielczość[%] | 0,1; (wartość wstępnie zadana) |
| Wskaźnik punktu przełączenia | |
|---|---|
| Histereza[%] | 0,4...10; (Ustawienia fabryczne: 1 %) |
| Otwarte |
| |
| Zamknięte |
|
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||
| IO-Link Revision | 1.1 | ||||||||
| Norma SDCI | IEC 61131-9 CDV | ||||||||
| Profil |
| ||||||||
| SIO tryb | nie | ||||||||
| Wymagany typ portu mastera | B | ||||||||
| Min.czas cyklu procesu[ms] | 6 | ||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 65; IP 67; (strefa znacznika położenia chroniony przed zabrudzeniami) |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| MTTF[lata] | 421 | ||||||||||
| Oprogramowanie wbudowane w cenie produktu | tak |
Dane mechaniczne
| Waga[g] | 188,8 |
| Obudowa | prostopadłościan |

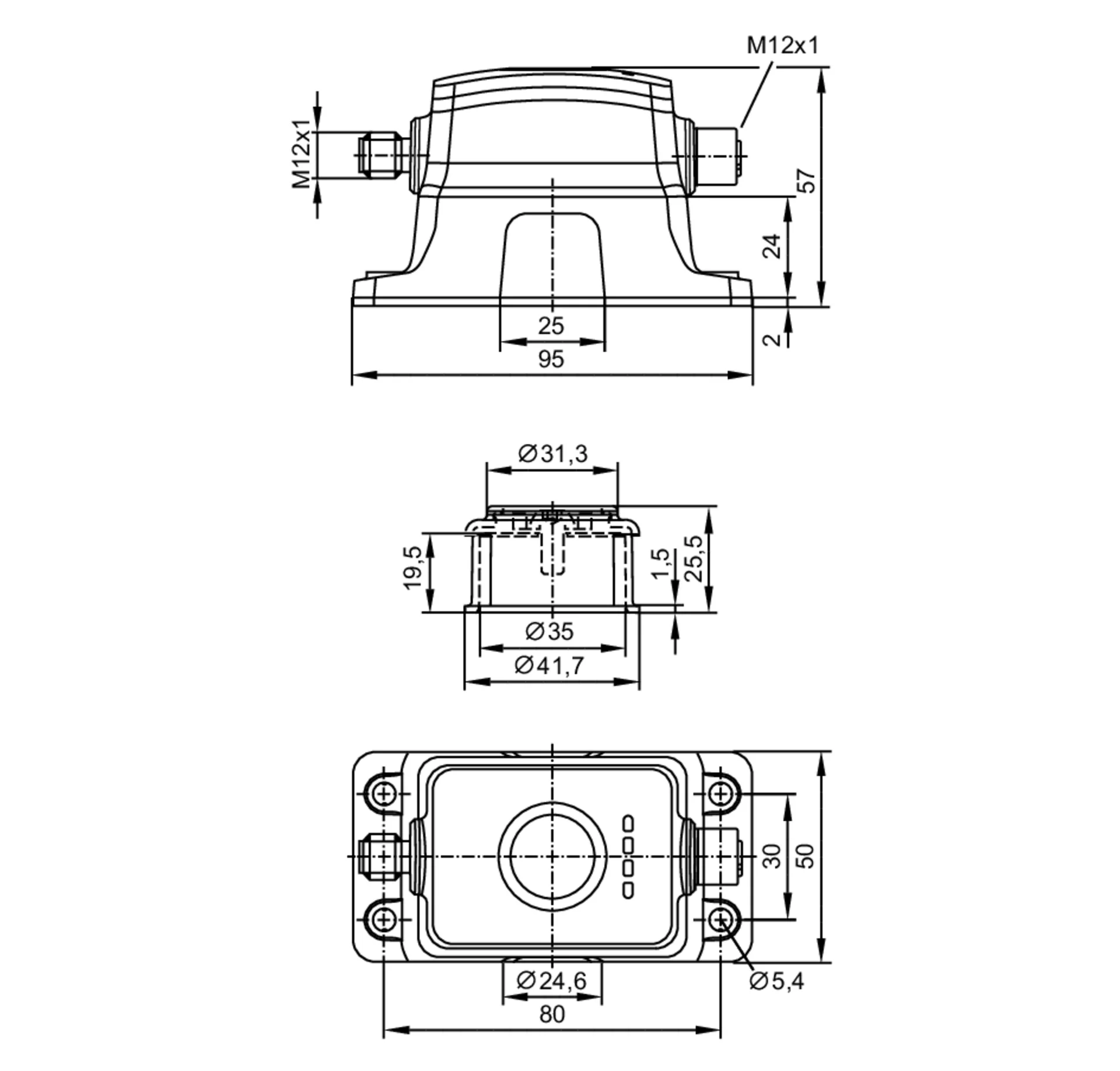

| Wymiary[mm] | 95 x 50 x 57 |
| Materiał | obudowa, nasadka pozycjonująca: PA; wtyk, Gniazdo: stal nierdzewna (316L / 1.4404) |
| Moment dokręcający[Nm] | nasadka pozycjonująca: 1,2; obudowa: 3,0; obudowa na plastikowej płycie montażowej: 1,5 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Parametry techniczne - Pozycjoner do zaworów przemysłowych MVQ3360-XRKG/IO/B-Port/2SV/US (MVQ301) - IFM
Nr kat.
OC-IFM012205
Pliki do pobrania - Pozycjoner do zaworów przemysłowych MVQ3360-XRKG/IO/B-Port/2SV/US (MVQ301) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
