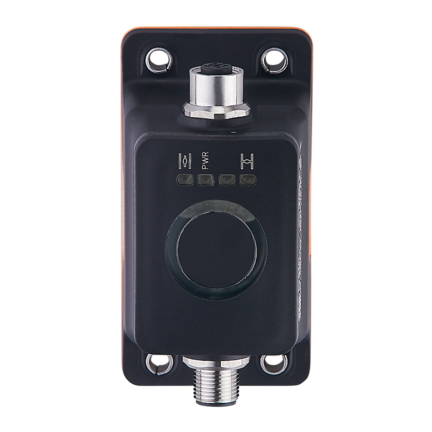

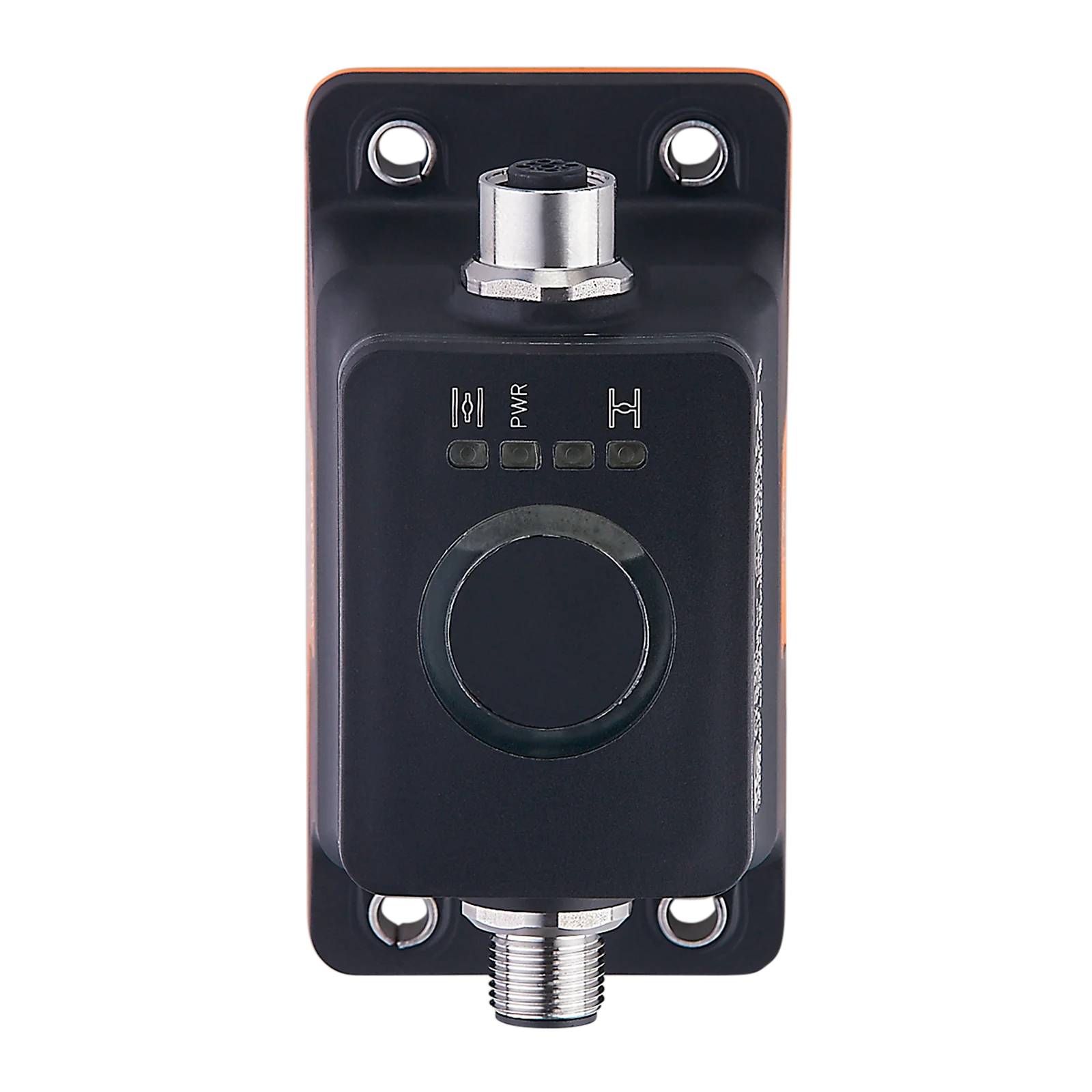

Czujnik położenia do siłowników do zaworów SVS SOLENOID OUT (MVQ201) - IFM
SKU: OC-IFM012204
MPN: MVQ201
Producent:
IFM
Cena netto/szt.
1 357,65 zł
1 669,91 zł
brutto/szt.
.png)
Opis produktu - Czujnik położenia do siłowników do zaworów SVS SOLENOID OUT (MVQ201) - IFM
- Zmniejszenie okablowania dzięki bezpośredniemu sterowaniu zaworu
- Autodiagnostyka pod kątem zużycia, blokady, osadów umożliwia konserwację prewencyjną
- Szybki setup - ustawianie pozycji końcowej tylko jednym kliknięciem
- Tryb migania LED do szybkiej wizualnej lokalizacji czujnika
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 95 x 50 x 57 |
| Wyjścia przełączające | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (wybieralne) |
| Podłaczenie cewki zaworu elektromanetycznego (SV1 / SV2) | |
|---|---|
| Funkcja wyjścia | 2 x NO |
Aplikacja
| Zasada działania | magnetyczny |
| Aplikacja | detekcja absolutnego kąta obrotu; sterowanie siłownika |
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC |
| Pobór prądu[mA] | < 40 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 300 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2 |
Wejścia
| Liczba wejść binarnych | 1 |
Wyjścia
| Liczba wyjść binarnych | 2 |
| Wyjścia przełączające | |
|---|---|
| Wykonanie elektryczne | PNP |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (wybieralne) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Maks. prąd obciążenia na wyjście[mA] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
| Podłaczenie cewki zaworu elektromanetycznego (SV1 / SV2) | |
|---|---|
| Funkcja wyjścia | 2 x NO |
| Maks. prąd obciążenia na wyjście[mA] | 200 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Strefa działania
| Strefa działania[°] | 360 |
Dokładność / odchylenie
| Wykrywanie kąta obrotu | |
|---|---|
| Dokładność[°] | ± 1 |
| Rozdzielczość[°] | 0,1 |
| Dryft temperatury[°/K] | 0,02 |
| Powtarzalność[°] | 0,1 |
| Wskaźnik punktu przełączenia | |
|---|---|
| Tolerancja[°] | 0,1...15; (Ustawienia fabryczne 10) |
| Histereza[°] | 0,1...5; (Ustawienia fabryczne 3) |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||
| IO-Link Revision | 1.1 | ||||||||||
| Norma SDCI | IEC 61131-9 CDV | ||||||||||
| Profil |
| ||||||||||
| SIO tryb | tak | ||||||||||
| Wymagany typ portu mastera | A | ||||||||||
| Min.czas cyklu procesu[ms] | 4 | ||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Ochrona | IP 65; IP 67; (strefa znacznika położenia chroniony przed zabrudzeniami) |
Testy / dopuszczenia
| EMC |
| ||||||||||
| Odporność na wibracje |
| ||||||||||
| Odporność na wstrząsy |
| ||||||||||
| MTTF[lata] | 363 | ||||||||||
| Oprogramowanie wbudowane w cenie produktu | tak | ||||||||||
| Dopuszczenie UL |
|

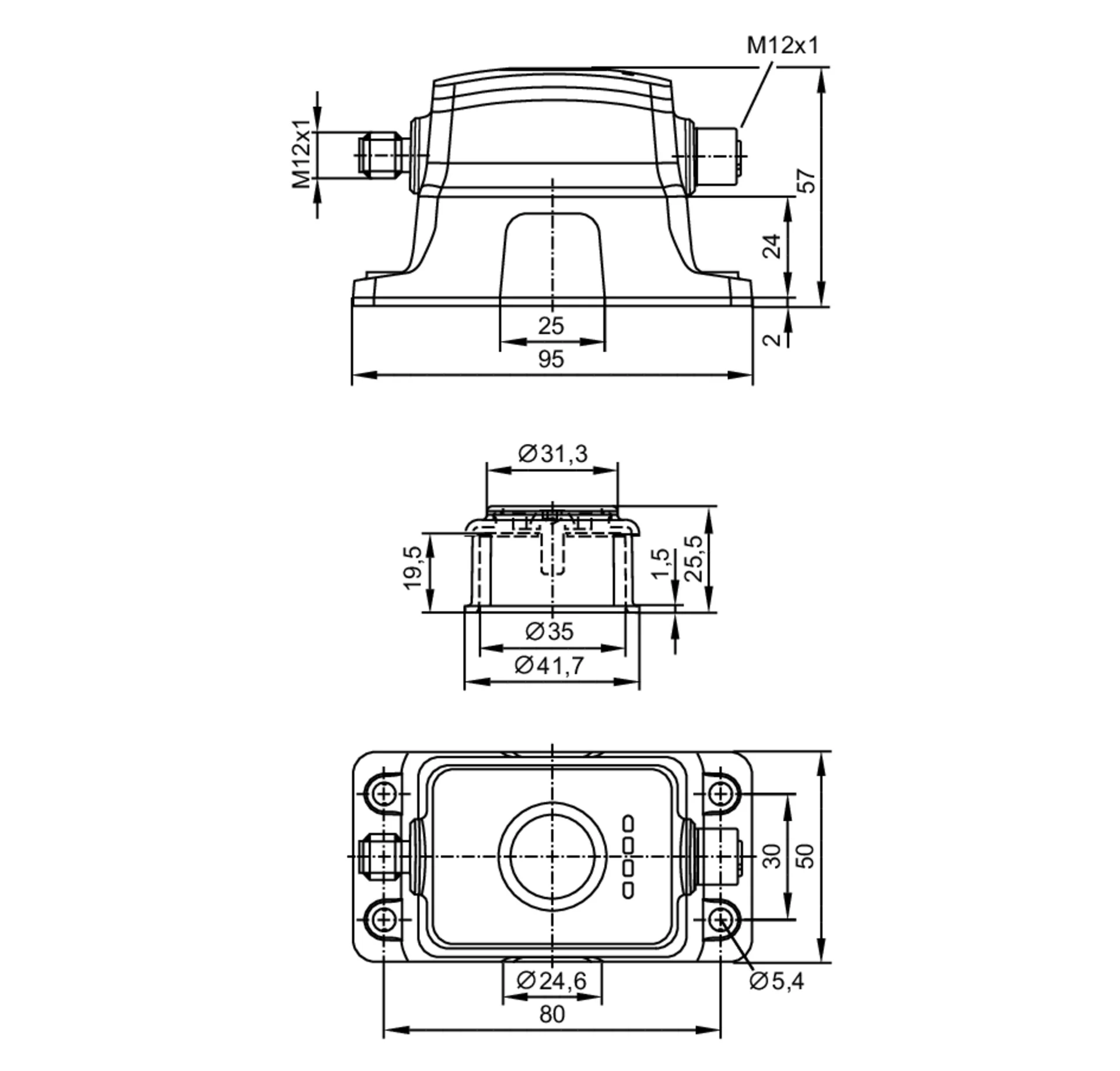

Dane mechaniczne
| Waga[g] | 192 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 95 x 50 x 57 |
| Materiał | obudowa, nasadka pozycjonująca: PA; wtyk: stal nierdzewna (316L / 1.4404) |
| Moment dokręcający[Nm] | nasadka pozycjonująca: 1,2; obudowa: 3,0; obudowa na plastikowej płycie montażowej: 1,5 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - zawór elektromagnesu
| Konektor: 1 x M12; kodowanie: A; Materiał obudowy: stal kwasoodporna |
Inne dane
Wejścia
| Tryb pracy | 12 V | 24 V |
| Poziom przełączania Wysoki | 6...30 V | 15...30 V |
| Poziom przełączania Niski | 0...2 V | 0...5 V |
