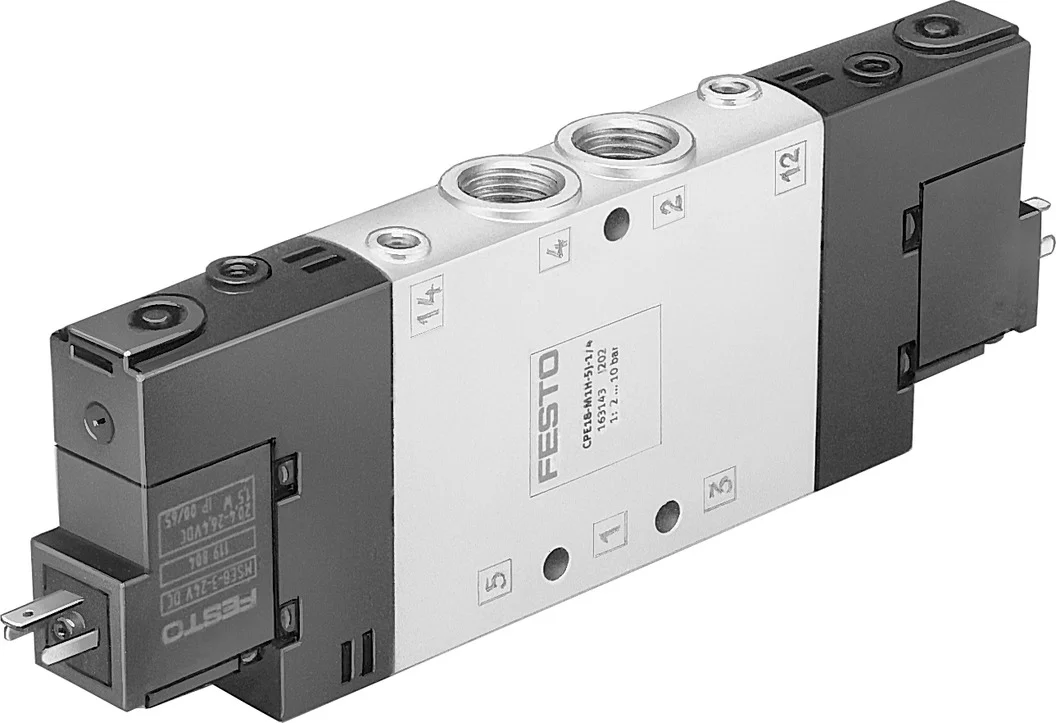

Elektrozawór CPE18-M2H-5JS-1/4 (163767) serii CPE18 - Festo
SKU: OT-FESTO010141
MPN: CPE18-M2H-5JS-1/4
Producent:
Festo
Cena netto/szt.
1 126,37 zł
1 385,44 zł
brutto/szt.
Opis produktu - Elektrozawór CPE18-M2H-5JS-1/4 (163767) serii CPE18 - Festo
Minimalna szerokość montażowa, niski pobór energii elektrycznej i najwyższe wartości przepływu: elektrozawór CPE.
- Uniwersalny zawór pojedynczy
- Duży przepływ w porównaniu z wielkością zaworu
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 18 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1500 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | 110 V AC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja | c UL us - Recognized (OL) |
| Klasyfikacja morska | patrz certyfikat |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą niskonapięciową UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. urządzeń elektrycznych |
| Jednostka certyfikująca | DNV-TAA000032X |
| Stopień ochrony | IP65 |
| Średnica nominalna | 8 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą przy zastosowaniu osprzętu |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991016 |
| Identyfikacja pozycji zaworowej | Uchwyty na tabliczki |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 0.2 MPa |
| Ciśnienie pilota | 2 bar |
| Czas przełączania | 13 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 3300 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3100 µs |
| Parametry cewki | 110 V AC: 50/60 Hz, pobór mocy przy załączaniu 3,0 VA, moc podtrzymania 2,4 VA |
| Dopuszczalne wahania napięcia | -15% / +10% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 270 g |
| Przyłącze elektryczne | Kształt C |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze zasilania pilotów 12 | M5 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór CPE18-M2H-5JS-1/4 (163767) serii CPE18 - Festo
Pomocnicze ręczne uruchamianie
Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Szerokość zabudowy
18 mm
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
2 ... 10 bar
Funkcja odpowietrzenia
Możliwość dławienia
Sposób uruchomienia
Elektryczny
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Positive overlap
Ciśnienie pilota Mpa
0.2 ... 1 MPa
Maks. dodatni impuls testowy przy sygnale logicznym 0
3 300 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 100 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze zasilania pilota 12
M5
Charakterystyka cewki
110 V AC: 50/60 Hz, moc przełączana 3 VA, moc podtrzymania 2,4 VA
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
13 ms
Identyfikacja zaworu
Uchwyt etykiety opisowej
Klasyfikacja morska
patrz certyfikat
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
1 500 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
270 g
Dopuszczalne wahania napięcia
-15 % / +10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
8 mm
Nr kat.
OT-FESTO010141
Pliki do pobrania - Elektrozawór CPE18-M2H-5JS-1/4 (163767) serii CPE18 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
