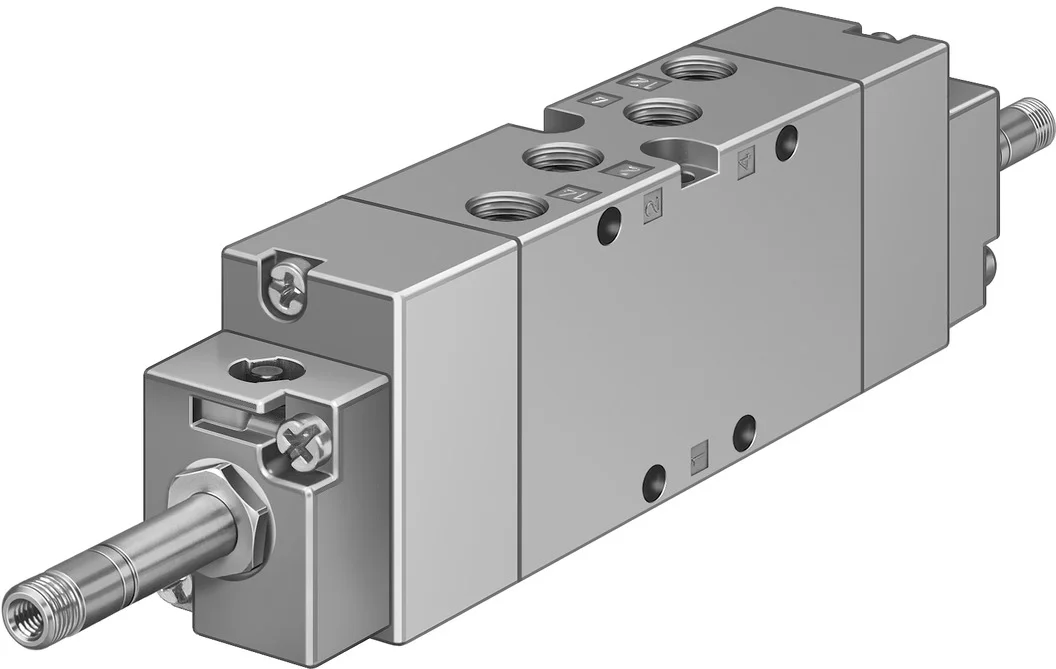

Elektrozawór JMFH-5-1/8-B (30486) serii JMFH - Festo
SKU: OT-FESTO010387
MPN: JMFH-5-1/8-B
Producent:
Festo
Cena netto/szt.
1 287,65 zł
1 583,81 zł
brutto/szt.
Opis produktu - Elektrozawór JMFH-5-1/8-B (30486) serii JMFH - Festo
Elektrozawór o funkcjonalnej, ponadczasowej konstrukcji z zamkniętą przednią częścią obudowy.
- Solidny i niezawodny
- Duża różnorodność napięć dzięki wymiennym cewkom
- Zasada działania z rurką armaturową
- Zgodnie z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 26 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Średnica nominalna | 8 mm |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991013 |
| Pokrycie | przekrycie dodatnie |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas przełączania | 12 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -40 degC |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 400 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie PR |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór JMFH-5-1/8-B (30486) serii JMFH - Festo
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Przyłącze pneumatyczne 4
G1/8
Przyłącze pneumatyczne 5
G1/8
Szerokość zabudowy
26 mm
Sposób uruchomienia
Elektryczny
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
12 ms
Maks. częstotliwość przełączania
3 Hz
Normalny przepływ nominalny
1 000 l/min
Ciśnienie robocze
2 ... 10 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR
Sposób montażu
Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.2 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
400 g
Temperatura przechowywania
-40 ... 60 °C
Wielkość nominalna
8 mm
Nr kat.
OT-FESTO010387
Pliki do pobrania - Elektrozawór JMFH-5-1/8-B (30486) serii JMFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
