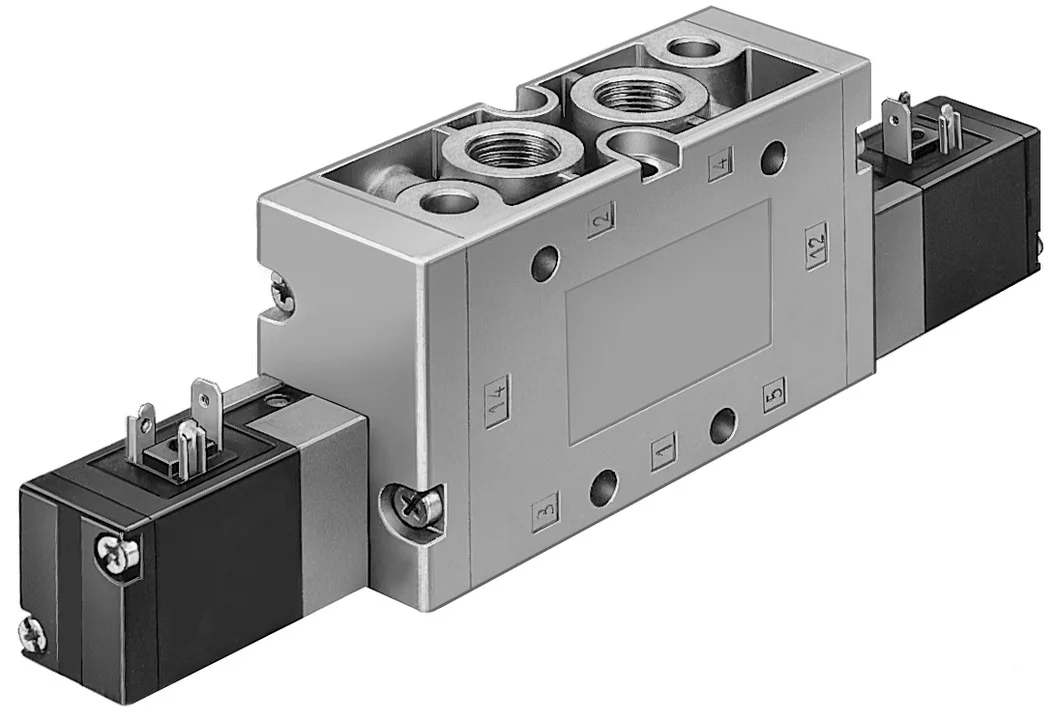

Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo
Festo

Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo

SKU: OT-FESTO010402 MPN: JMVH-5-3/8-B
Producent: Festo
Cena netto/szt. 1 990,08 zł
2 447,80 zł brutto/szt.
Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo
1 990,08 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo

Elektrozawór o funkcjonalnej, ponadczasowej konstrukcji z zamkniętą przednią częścią obudowy.

  • Solidny i niezawodny
  • Duża różnorodność napięć dzięki wymiennym cewkom
  • Zasada działania z rurką armaturową
  • Zgodnie z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Funkcja zaworu5/2 bistabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy40 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)2000 l/min
Pneumatyczne przyłącze roboczeG3/8
Napięcie robocze24V DC
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
KonstrukcjaZawór tłoczkowo-suwakowy
Średnica nominalna12 mm
Szerokość modułu41 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznebez blokady
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Kierunek przepływujednokierunkowy
Symbol00991013
Pokrycieprzekrycie dodatnie
Maks. częstotliwość przełączania3 Hz
Czas przełączania17 ms
Maks. dodatni impuls testowy przy sygnale 02200 µs
Maks. ujemny impuls testowy na 1 sygnale3700 µs
Parametry cewki24 V DC: 2,5 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-40 degC
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Waga produktu900 g
Typ mocowaniana listwie PR
Przyłącze odpowietrzania pilota 82M5
Przyłącze odpowietrzania pilota 84M5
Przyłącze pneumatyczne 1G3/8
Przyłącze pneumatyczne 2G3/8
Przyłącze pneumatyczne 3G3/8
Przyłącze pneumatyczne 4G3/8
Przyłącze pneumatyczne 5G3/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo

Zasilanie pneum. pilotów
Wewnętrzne
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G3/8
Przyłącze pneumatyczne 3
G3/8
Przyłącze pneumatyczne 4
G3/8
Przyłącze pneumatyczne 5
G3/8
Szerokość zabudowy
40 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Rodzaj uszczelnienia
Miękkie
Przekrycie
Positive overlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Przyłącze odpowietrzenia pilota 82
M5
Charakterystyka cewki
24 V DC: 2,5 W
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
17 ms
Raster
41 mm
Maks. częstotliwość przełączania
3 Hz
Pozycja zabudowy
Dowolna
Ciśnienie robocze
2 ... 8 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-5 ... 50 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Normalny przepływ nominalny
2 000 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
900 g
Temperatura przechowywania
-40 ... 60 °C
Dopuszczalne wahania napięcia
+/- 10 %
Wielkość nominalna
12 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO010402

Pliki do pobrania - Elektrozawór JMVH-5-3/8-B (14948) serii JMVH - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
