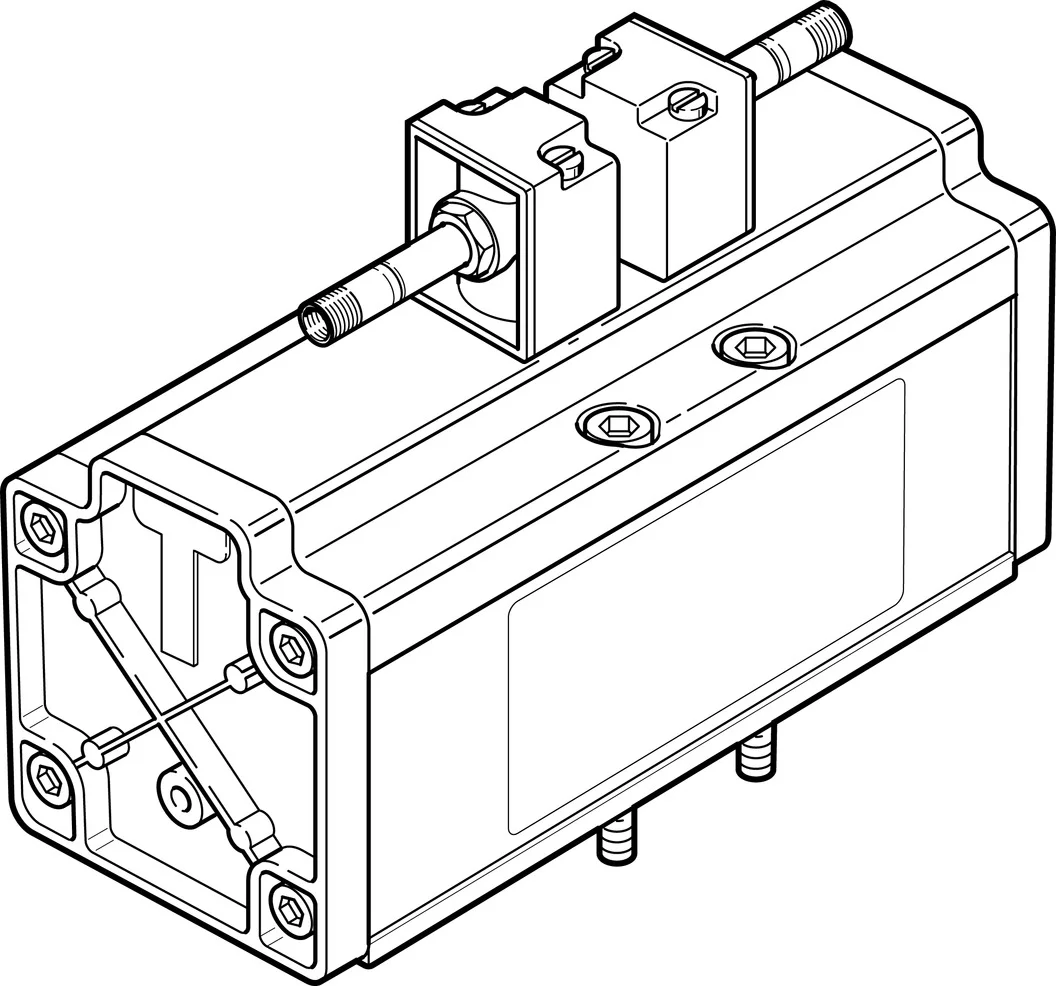

Elektrozawór MDH-5/3E-3/4-D-4 (14547) serii MDH - Festo
SKU: OT-FESTO009476
MPN: MDH-5/3E-3/4-D-4
Producent:
Festo
Cena netto/szt.
3 465,00 zł
4 261,95 zł
brutto/szt.
Opis produktu - Elektrozawór MDH-5/3E-3/4-D-4 (14547) serii MDH - Festo
Uruchamiane elektrycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów, ISO 1, 2 i 3
- Duża różnorodność przyłączy elektrycznych
- Szerokie możliwości montażu pionowego: płyta regulatora ciśnienia, dławika, odcinająca ciśnienie pionowe i inne
- Dostępne również jako wyspa zaworowa
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 76 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 4800 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 3 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Średnica nominalna | 18 mm |
| Szerokość modułu | 82 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Kod ISO | 457 |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991082 |
| Pokrycie | przekrycie dodatnie |
| Czas wyłączania | 290 ms |
| Czas włączania | 85 ms |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 2600 g |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium |
Parametry techniczne - Elektrozawór MDH-5/3E-3/4-D-4 (14547) serii MDH - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Szerokość zabudowy
76 mm
Rodzaj uszczelnienia
Miękkie
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
290 ms
Czas przełączania przy włączaniu
85 ms
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze odpowietrzenia pilota 84
M5
Raster
82 mm
Kod ISO
457
Normalny przepływ nominalny
4 800 l/min
Ciśnienie robocze
3 ... 16 bar
Temperatura otoczenia
-10 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium
Funkcja zaworu
5/3 odpowietrzony
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
2 600 g
Poziom ciśnienia akustycznego
85 dB(A)
Wielkość nominalna
18 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO009476
Pliki do pobrania - Elektrozawór MDH-5/3E-3/4-D-4 (14547) serii MDH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
