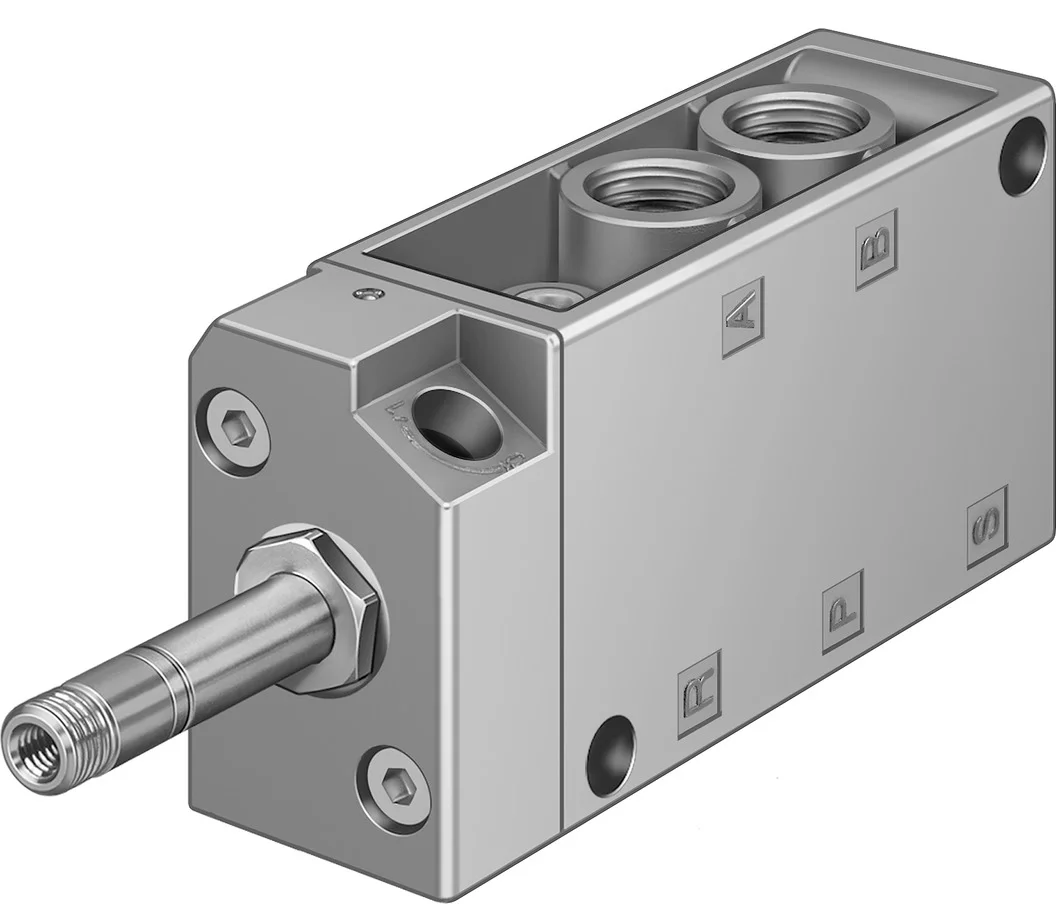

Elektrozawór MFH-5-1/4-S (10349) serii MFH - Festo
SKU: OT-FESTO010597
MPN: MFH-5-1/4-S
Producent:
Festo
Cena netto/szt.
886,80 zł
1 090,76 zł
brutto/szt.
Opis produktu - Elektrozawór MFH-5-1/4-S (10349) serii MFH - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 30.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Konstrukcja | Gniazdo talerzowe |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Średnica nominalna | 7 mm |
| Szerokość modułu | 32 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991024 |
| Pokrycie | pokrycie ujemne |
| Ciśnienie pilota | 0.15 MPa |
| Ciśnienie pilota | 1.5 bar |
| Wartość b | 0.19 |
| Wartość C | 4.49 l/sbar |
| Czas wyłączania | 29 ms |
| Czas włączania | 9 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Parametry cewki | Patrz cewka, na osobne zamówienie |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 290 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór MFH-5-1/4-S (10349) serii MFH - Festo
Pomocnicze ręczne uruchamianie
Z blokadą
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.19
Wartość-C
4.49 l/sbar
Szerokość zabudowy
30.5 mm
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
1.5 ... 8 bar
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj sterowania
Z pilotem
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.15 ... 0.8 MPa
Czas przełączania przy wyłączaniu
29 ms
Czas przełączania przy włączaniu
9 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84
M5
Raster
32 mm
Normalny przepływ nominalny
1 000 l/min
Ciśnienie robocze
0 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
290 g
Temperatura przechowywania
-20 ... 60 °C
Wielkość nominalna
7 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO010597
Pliki do pobrania - Elektrozawór MFH-5-1/4-S (10349) serii MFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
