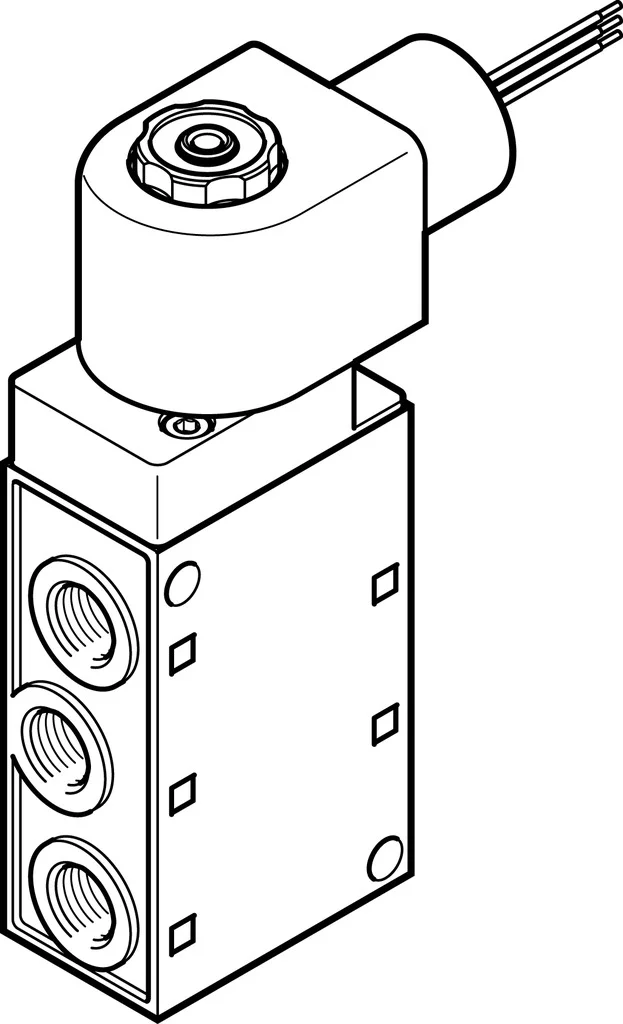

Elektrozawór MFH-5-1/4-S-EX (535910) serii MFH - Festo
SKU: OT-FESTO010600
MPN: MFH-5-1/4-S-EX
Producent:
Festo
Cena netto/szt.
938,46 zł
1 154,31 zł
brutto/szt.
Opis produktu - Elektrozawór MFH-5-1/4-S-EX (535910) serii MFH - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 30.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Konstrukcja | Gniazdo talerzowe |
| Sposób powrotu | sprężyna mechaniczna |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (GB) |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
| ATEX-Kategoria: gaz | II 2G |
| ATEX-Kategoria: pył | II 2D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T4 Gb |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex h IIIC T130degC Db |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -5degC = Ta = +40degC |
| Stopień ochrony | IP65 |
| Średnica nominalna | 7 mm |
| Szerokość modułu | 32 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991024 |
| Pokrycie | pokrycie ujemne |
| Ciśnienie pilota | 0.15 MPa |
| Ciśnienie pilota | 1.5 bar |
| Wartość b | 0.19 |
| Wartość C | 4.49 l/sbar |
| Czas wyłączania | 29 ms |
| Czas włączania | 9 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Parametry cewki | Patrz cewka, na osobne zamówienie |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 290 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór MFH-5-1/4-S-EX (535910) serii MFH - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Ex-Temperatura otoczenia
-5°C <= Ta <= +40°C
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.19
Wartość-C
4.49 l/sbar
Szerokość zabudowy
30.5 mm
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
1.5 ... 8 bar
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T130°C Db
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb
Pomocnicze ręczne uruchamianie
Z blokadą
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.15 ... 0.8 MPa
Czas przełączania przy wyłączaniu
29 ms
Czas przełączania przy włączaniu
9 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
M5
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84
M5
Raster
32 mm
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze
0 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-5 ... 40 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 monostabilny
Normalny przepływ nominalny
1 000 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 0.8 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
290 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Wielkość nominalna
7 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
ATEX-Kategoria Gaz
II 2G
Nr kat.
OT-FESTO010600
Pliki do pobrania - Elektrozawór MFH-5-1/4-S-EX (535910) serii MFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
