Cena netto/szt.
1 664,64 zł
2 047,51 zł
brutto/szt.

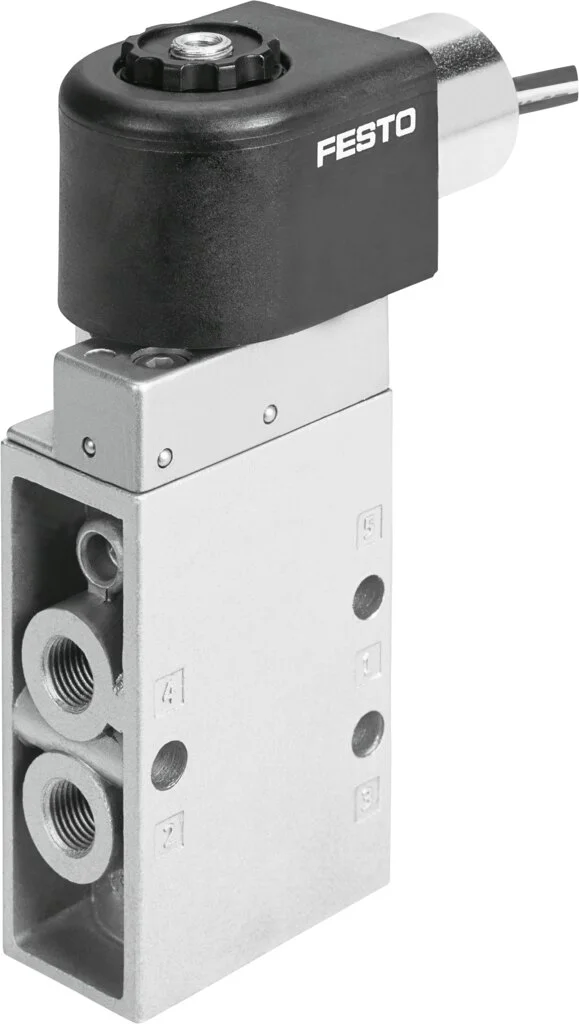

Opis produktu - Elektrozawór MFH-5-1/8-24-EX (541653) serii MFH - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 zamknięty, monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 70.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 500 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.18 MPa |
| Ciśnienie robocze | 1.8 bar |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | Klasa I, dyw. 1 (USA) |
| Jednostka certyfikująca | FM 3026030 |
| Stopień ochrony | IP65 |
| Średnica nominalna | 5 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991003 |
| Pokrycie | pokrycie ujemne |
| Czas wyłączania | 36 ms |
| Czas włączania | 10 ms |
| Parametry cewki | 24 V DC: 4,6 W |
| Ochrona przeciwwybuchowa | Klasa I, dyw. 1 (USA) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 420 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze dla otworu odpowietrzającego | wew. |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór MFH-5-1/8-24-EX (541653) serii MFH - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Przyłącze pneumatyczne 4
G1/8
Przyłącze pneumatyczne 5
G1/8
Szerokość zabudowy
70.5 mm
Certyfikat
FM 3026030
Sposób kasowania
Sprężyna mechaniczna
Pomocnicze ręczne uruchamianie
Z blokadą
Przekrycie
Underlap
Czas przełączania przy wyłączaniu
36 ms
Czas przełączania przy włączaniu
10 ms
Przyłącze otworu wentylacji
Wewnętrzne
Charakterystyka cewki
24 V DC: 4,6 W
Przyłącze odpowietrzenia pilota 84
M5
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
Class I, Div. 1 (US), Class I, Div. 2 (US), Class II, Div. 1 (US), Class II, Div. 2 (US), Class III, Div. 1 (US), Class III, Div. 2 (US), EPL Gb (US), EPL Gc (US)
Normalny przepływ nominalny
500 l/min
Ciśnienie robocze
1.8 ... 8 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR, PU
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65
Temperatura medium
-5 ... 40 °C
Materiał obudowy
Aluminium-odlew ciśnieniowy, Anodowanie
Funkcja zaworu
5/2 zamknięty, monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.18 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Waga produktu
420 g
Wielkość nominalna
5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO074118
