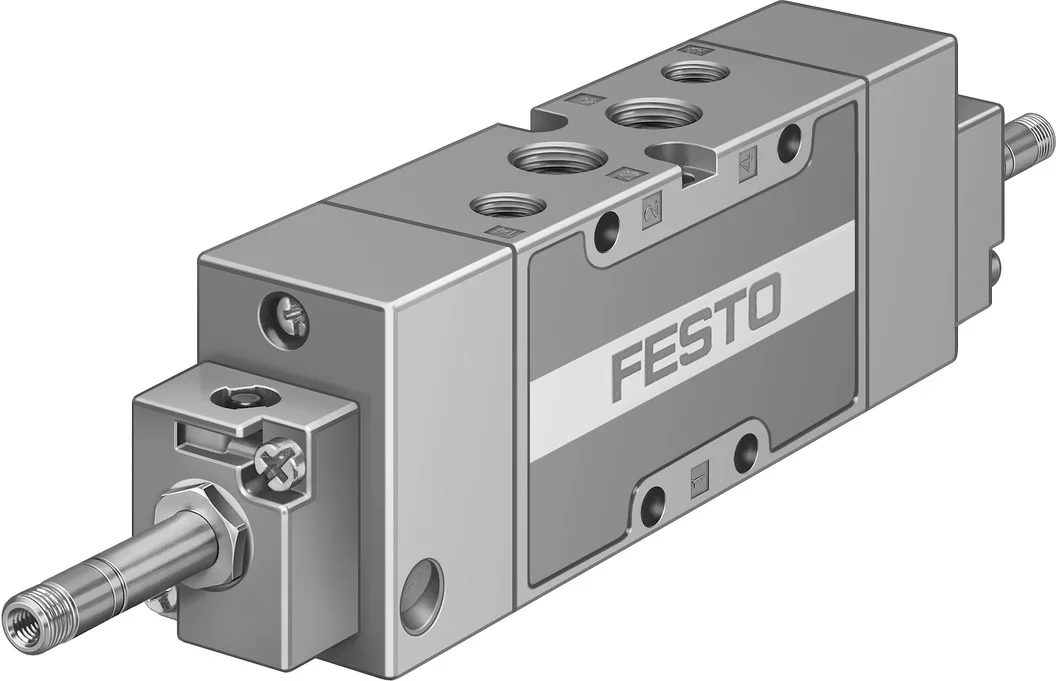

Elektrozawór MFH-5/3E-1/4-S-B (31002) serii MFH - Festo
SKU: OT-FESTO010635
MPN: MFH-5/3E-1/4-S-B
Producent:
Festo
Cena netto/szt.
1 849,75 zł
2 275,19 zł
brutto/szt.
Opis produktu - Elektrozawór MFH-5/3E-1/4-S-B (31002) serii MFH - Festo
Elektrozawór o funkcjonalnej, ponadczasowej konstrukcji z zamkniętą przednią częścią obudowy.
- Solidny i niezawodny
- Duża różnorodność napięć dzięki wymiennym cewkom
- Zasada działania z rurką armaturową
- Zgodnie z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 32 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1600 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Średnica nominalna | 10 mm |
| Szerokość modułu | 33 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991032 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Wartość b | 0.38 |
| Wartość C | 6.35 l/sbar |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas wyłączania | 32 ms |
| Czas włączania | 23 ms |
| Czas przełączania | 35 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -40 degC |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 500 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie PR |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze zasilania pilotów 12 | G1/8 |
| Przyłącze zasilania pilotów 14 | G1/8 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór MFH-5/3E-1/4-S-B (31002) serii MFH - Festo
Ciśnienie pilota Mpa
0.3 ... 1 MPa
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.38
Wartość-C
6.35 l/sbar
Szerokość zabudowy
32 mm
Przyłącze zasilania pilota 14
G1/8
Ciśnienie pilota
3 ... 10 bar
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Positive overlap
Przyłącze pneumatyczne 2
G1/4
Czas przełączania przy wyłączaniu
32 ms
Czas przełączania przy włączaniu
23 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze zasilania pilota 12
G1/8
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
35 ms
Raster
33 mm
Maks. częstotliwość przełączania
3 Hz
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR
Sposób montażu
Na listwie PR, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/3 odpowietrzony
Normalny przepływ nominalny
1 600 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
500 g
Temperatura przechowywania
-40 ... 60 °C
Wielkość nominalna
10 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
G1/4
Nr kat.
OT-FESTO010635
Pliki do pobrania - Elektrozawór MFH-5/3E-1/4-S-B (31002) serii MFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
