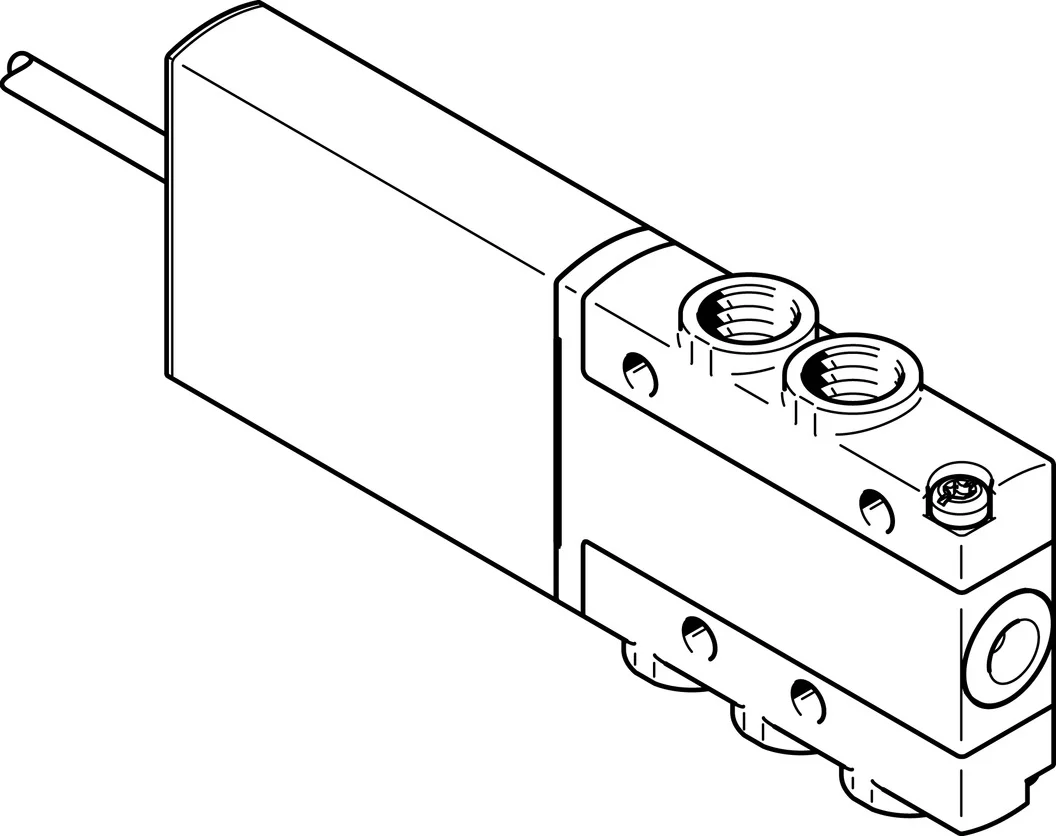

Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo
Festo

Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo

SKU: OT-FESTO027054 MPN: MHE2-MS1H-5/2-M7-K
Producent: Festo
Cena netto/szt. 682,08 zł
838,96 zł brutto/szt.
Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo
682,08 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo

Zawory o krótkim czasie przełączania dla wyższych wartości przepływu.

  • Bezpośrednio sterowany zawór gniazdowy
  • Zawór szybkoprzełączający: czasy przełączania do 2 ms
  • Montaż bezpośredni, pojedyncza płyta przyłączeniowa, montaż blokowy
  • Blok dla 2 ... 10 zaworów

Dane techniczne

Funkcja zaworu5/2 monostabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy10 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)90 l/min
Pneumatyczne przyłącze roboczeM7
Napięcie robocze24V DC
Ciśnienie robocze-0.09 MPa
Ciśnienie robocze-0.9 bar
Ciśnienie robocze-13.05 psi
Konstrukcjazawór gniazdowy odciążony ciśnieniowo
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP55
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Średnica nominalna2 mm
Szerokość modułu14 mm
Wskazówka dotycząca szerokości modułuMinimalna odległość między zaworami wynosi 4 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznebez blokady
Rodzaj sterowaniabezpośrednie
Kierunek przepływujednokierunkowy
Symbol00991129
Pokryciepokrycie ujemne
Ochrona przed zmianą polaryzacjibipolarny
Dodatkowe funkcjeEliminowanie iskrzenia
Maks. częstotliwość przełączania300 Hz
Czas wyłączania1.7 ms
Czas włączania1.9 ms
Tolerancja czasu wyłączania+10%/-30%
Tolerancja czasu włączania+10%/-30%
Zmienność czasu przełączania od 1 Hz wzwyż0.2 ms
Czas pracy ciągłej100%
Parametry cewki24 V DC: faza niskoprądowa 1,625 W, faza wysokoprądowa 6,5 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Ograniczona temperatura otoczenia i medióww zależności od częstotliwości przełączania (patrz diagram)
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 6 wg ISO 14644-1
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Maks. moment dokręcenia złącza2 Nm
Waga produktu70 g
Przyłącze elektryczneKabel
Długość kabla2.5 m
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczne 1M7
Przyłącze pneumatyczne 2M7
Przyłącze pneumatyczne 3M7
Przyłącze pneumatyczne 4M7
Przyłącze pneumatyczne 5M7
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńHNBR
Materiał obudowyCynkowy odlew ciśnieniowy, powlekany
Materiał osłony kablaPUR
Materiał śrubStal, ocynkowana

Parametry techniczne - Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo

Funkcja odpowietrzenia
Możliwość dławienia
Wielkość nominalna
2 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
M7
Przyłącze pneumatyczne 2
M7
Przyłącze pneumatyczne 3
M7
Przyłącze pneumatyczne 4
M7
Przyłącze pneumatyczne 5
M7
Materiał powłoki kabla
PUR
Szerokość zabudowy
10 mm
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Przekrycie
Underlap
Czas przełączania przy wyłączaniu
1.7 ms
Czas przełączania przy włączaniu
1.9 ms
Charakterystyka cewki
24 V DC: Faza niskiego prądu 1,625 W, faza wysokiego prądu 6,5 W
Raster
14 mm
Ograniczenie temperatury otoczenia i medium
W zależności od częstotliwości przełączania
Maksymalna częstotliwość przełączania
300 Hz
Uwaga odnośnie rozstawu
Minimalna odległość między zaworami wynosi 4 mm
Tolerancja czasu Wył.
+10 %/-30 %
Tolerancja czasu Włącz.
+10%/-30%
Pomiar czasu przełączania przy 1 Hz i powyżej
0.2 ms
Maks. moment dokręcający dla złącza
2 Nm
Znak KC
KC-EMV
Ciśnienie robocze
-0.9 ... 8 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP55
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
Kabel
Długość kabla
2.5 m
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Odlew ciśnieniowy cynkowy, Powłoka ochronna
Funkcja zaworu
5/2 monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
90 l/min
Zabezpieczenie przed odwrotną polaryzacją
bipolarny
Materiał śrub
Stal, Ocynkowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
zawór gniazdowy odciążony ciśnieniowo
Waga produktu
70 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Dodatkowe funkcje
Gaszenie iskier, Redukcja prądu podtrzymania, Obwód ochronny
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Nr kat.
OT-FESTO027054

Pliki do pobrania - Elektrozawór MHE2-MS1H-5/2-M7-K (525115) serii MHE2 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
