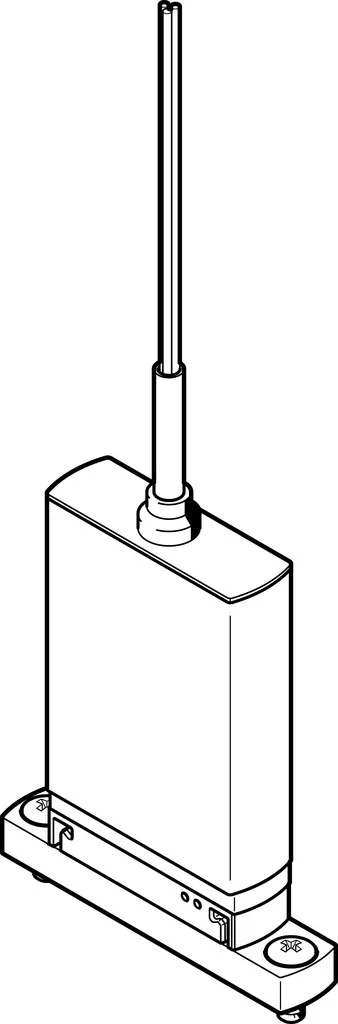

Elektrozawór MHJ10-S-0,35-MF (557601) serii MHJ10 - Festo
SKU: OT-FESTO027853
MPN: MHJ10-S-0,35-MF
Producent:
Festo
Cena netto/szt.
356,13 zł
438,04 zł
brutto/szt.
Opis produktu - Elektrozawór MHJ10-S-0,35-MF (557601) serii MHJ10 - Festo
Zawór o krótkim czasie przełączania dla wyższych wartości przepływu.
- Bezpośrednio sterowany zawór gniazdowy
- Identyczne zawory podstawowe do montażu bezpośredniego lub na płycie przyłączeniowej
- Pojedynczy zawór ze zintegrowanym złączem wtykowym
- Częstotliwości przełączania do 1000 Hz
- Bardzo dobra powtarzalność
- MHJ9: Zespół zaworów z pojedynczymi wyjściami lub z wylotem dla dyszy powietrznej
- MHJ9: Podłączenie elektryczne za pomocą kabla przyłączeniowego MHJ9-KMH z wbudowaną elektroniką sterującą
- MHJ10: Zespół zaworów z pojedynczymi wyjściami
- MHJ10: Przyłącze elektryczne w postaci kabla zintegrowanego z zaworem, elektronika sterująca wbudowana w zawór
Dane techniczne
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 10 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 100 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.05 MPa |
| Ciśnienie robocze | 0.5 bar |
| Ciśnienie robocze | 7.25 psi |
| Konstrukcja | Zawór gniazdowy bez sprężyny powrotnej |
| Sposób powrotu | sprężyna pneumatyczna |
| Stopień ochrony | IP55 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Szerokość modułu | 10.5 mm |
| Informacja o eksploatacji | Stałe zasilanie musi być zdolne do zasilania prądem o natężeniu co najmniej 1,7 A bez spadku napięcia |
| Sposób uszczelnienia | twardy |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00992259 |
| Ochrona przed zmianą polaryzacji | dla napięcia roboczego |
| Dodatkowe funkcje | Eliminowanie iskrzenia |
| Wartość b | 0.38 |
| Wartość C | 0.4 l/sbar |
| Maks. częstotliwość przełączania | 1000 Hz |
| Czas włączania przy 0,4 MPa (4 bar, 58 psi) i 24 V w stanie nowym | 0.8 ms |
| Czas wyłączania przy 0,4 MPa (4 bar, 58 psi) i 24 V w stanie nowym | 0.4 ms |
| Czas włączania przy 0,05 MPa (0,5 bar, 7,25 psi) i 24 V w stanie nowym | 0.8 ms |
| Czas wyłączania przy 0,05 MPa (0,5 bar, 7,25 psi) i 24 V w stanie nowym | 0.5 ms |
| Czas włączania przy 0,6 MPa (6 bar, 87 psi) i 24 V w stanie nowym | 0.9 ms |
| Czas wyłączania przy 0,6 MPa (6 bar, 87 psi) i 24 V w stanie nowym | 0.4 ms |
| Tolerancja czasu wyłączania | +15%/-25% |
| Tolerancja czasu włączania | +/-15% |
| Zakres napięcia roboczego DC | 21.6 V |
| Rezystancja wejściowa | 34 kOhm |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: faza niskoprądowa 2,0 W, faza wysokoprądowa 7,0 W |
| Zakres sygnału wyzwalania DC | 3 V |
| Uwaga dotycząca prądu wejściowego | Przyrost liniowy |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Ograniczona temperatura otoczenia i mediów | w zależności od częstotliwości przełączania (patrz diagram) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura przechowywania | -20 degC |
| Dopuszczalna temperatura powierzchni magnesu | 120 degC |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 0.7 Nm |
| Waga produktu | 40 g |
| Przyłącze elektryczne | 3-żyły |
| Długość kabla | 0.35 m |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał osłony kabla | PUR |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór MHJ10-S-0,35-MF (557601) serii MHJ10 - Festo
Ograniczenie temperatury otoczenia i medium
W zależności od częstotliwości przełączania
Rodzaj uszczelnienia
Twardy
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Wartość-b
0.38
Wartość-C
0.4 l/sbar
Materiał powłoki kabla
PUR
Szerokość zabudowy
10 mm
Pomocnicze ręczne uruchamianie
Brak
Charakterystyka cewki
24 V DC: Faza niskiego prądu 2 W, faza wysokiego prądu 7 W
Maks. moment dokręcający, montaż zaworu
0.7 Nm
Raster
10.5 mm
Sposób uruchomienia
Elektryczny
Maksymalna częstotliwość przełączania
1 000 Hz
Tolerancja czasu Wył.
+15 %/-25 %
Tolerancja czasu Włącz.
+/-15 %
Uwaga odnośnie pracy
Zasilacz musi dostarczyć przynajmniej 1,7 A bez spadku napięcia, nie pracować bez przepływu, Przy montażu blokowym przepływem, maks. temperatura otoczenia 45 °C.
Czas włączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 24 V w stanie nowym
0.8 ms
Czas wyłączenia przy 0,4 MPa (4 bar, 58 psi) i napięciu 24 V w stanie nowym
0.4 ms
Czas włączenia przy 0,05 MPa (0,5 bar, 7,25 psi) i napięciu 24 V w stanie nowym
0.8 ms
Czas wyłączenia przy 0,05 MPa (0,5 bar, 7,25 psi) i napięciu 24 V w stanie nowym
0.5 ms
Czas włączenia przy 0,6 MPa (6 bar, 87 psi) i napięciu 24 V w stanie nowym
0.9 ms
Czas wyłączenia przy 0,6 MPa (6 bar, 87 psi) i napięciu 24 V w stanie nowym
0.4 ms
Maks. dopuszczalna temperatura powierzchni cewki
120 °C
Oporność wejściowa
34 kOhm
Zakres sygnału wyzwalania DC
3 ... 30 V
Note on feeder current
Liniowy wzrost, 0,09 - 0,44 mA z sygnałem wyzwalającym 3 - 15V, 0,44 - 15,44 mA z sygnałem wyzwalającym 15 - 30 V
Normalny przepływ nominalny
100 l/min
Ciśnienie robocze
0.5 ... 6 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP55
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
3-żyły, Kabel
Długość kabla
0.35 m
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA, Wzmocniony PPS
Funkcja zaworu
2/2 zamknięty, monostabilny
Czas pracy ciągłej
100 %
Znak KC
KC-EMV
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
Materiał śrub
Stal
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.05 ... 0.6 MPa
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór gniazdowy bez sprężyny powrotnej
Waga produktu
40 g
Temperatura przechowywania
-20 ... 50 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Zakres napięcia roboczego DC
21.6 ... 26.4 V
Dodatkowe funkcje
Gaszenie iskier, Redukcja prądu podtrzymania z odzyskiem energii, Safety shut-off
Nr kat.
OT-FESTO027853
