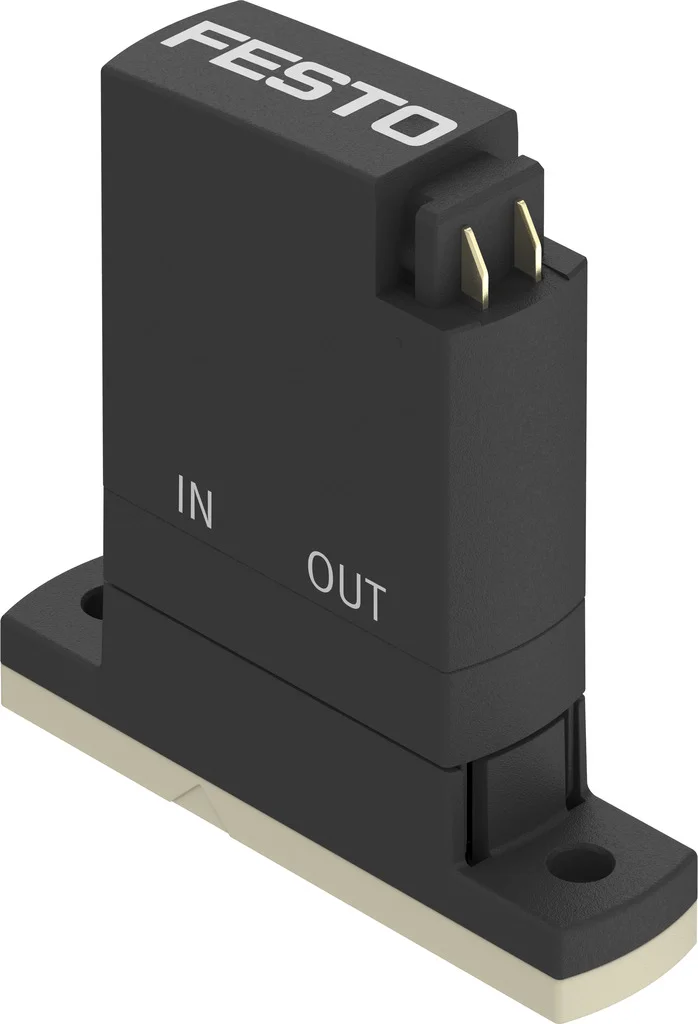

Elektrozawór odseparowany od medium VYKA-F7-M22C-12-PV-5YQ7 (8170087) serii VYKA - Festo
SKU: OT-FESTO095885
Producent:
Festo
Cena netto/szt.
558,66 zł
687,15 zł
brutto/szt.
Opis produktu - Elektrozawór odseparowany od medium VYKA-F7-M22C-12-PV-5YQ7 (8170087) serii VYKA - Festo
Przy szerokości zaledwie 7 mm (NW 1,2 mm) elektrozawór VYKA z wysoką precyzją kontroluje bardzo małe ilości cieczy, również agresywnych (µl, ml). Redukcja prądu podtrzymania dzięki elektronice VAVE zapobiega nagrzewaniu się wrażliwych mediów.
- Najwyższa gęstość mocy i precyzja na najmniejszej przestrzeni (średnica znamionowa 1,2 mm przy szerokości zaledwie 7 mm)
- Wysoka dokładność powtarzalności i precyzja w procesach dozowania nawet w przypadku mniejszej objętości
- Bardzo dobra spłukiwalność i zmniejszone zużycie mediów dzięki zoptymalizowanej komorze na płyn i małej objętości wewnętrznej
- Materiały z listy FDA (PEEK, EPDM, FKM, FFKM) nadają się również do agresywnych mediów
- Idealny również do zastosowań gazowych ze względu na minimalne wycieki
- Opcjonalnie z nasuwaną płytą przyłączeniową VAVE-K1 z redukcją prądu podtrzymania jako wyposażenie dodatkowe do zminimalizowania ilości wytwarzanego ciepła.
- Zaprojektowany zgodnie z normą ISO 13485
- Zrównoważona eksploatacja dzięki efektywanemu sterowaniu i aktywnemu odcinaniu powietrza
Dane techniczne
| Konstrukcja | Zawór wahaczowy z uszczelką membranową |
| Sposób uszczelnienia | miękki |
| Materiały mające kontakt z medium | FPM |
| Dopuszczenie do branży spożywczej | patrz rozszerzone informacje o materiale |
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Średnica nominalna | 1.2 mm |
| Kierunek przepływu | Rewersyjny z ograniczeniami |
| Sposób uruchamiania | elektrycznie |
| Rodzaj sterowania | bezpośrednie |
| Sposób powrotu | sprężyna mechaniczna |
| Pomocnicze sterowanie ręczne | brak |
| Pozycja montażu | dowolny |
| Typ mocowania | Przez otwór przelotowy dla śruby M2 |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy Q7 |
| Przyłącze elektryczne 1, liczba pinów/żył | 2 |
| Przyłącze elektryczne 1, układ połączeń | 00997312 |
| Wielkość | 7 |
| Szerokość modułu | 7.5 mm |
| Przyłącze mediów płynnych | Kołnierz |
| Medium | Płynne media |
| Informacja o medium | Zwrócić uwagę na odporność materiałów wchodzących w kontakt z mediami |
| Objętość wewnętrzna | 18 µl, objętość płynu pozostająca w zaworze |
| Temperatura mediów płynnych | 0 degC |
| Temperatura mediów gazowych | 0 degC |
| Temperatura otoczenia | 0 degC |
| Temperatura przechowywania | -20 degC |
| Ciśnienie medium | -0.05 MPa |
| Ciśnienie medium | -0.5 bar |
| Ciśnienie medium | -7.25 psi |
| Informacja dotycząca ciśnienia medium | IN: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi |
| Różnica ciśnienia | 0.2 MPa |
| Różnica ciśnienia | 2 bar |
| Różnica ciśnienia | 29 psi |
| Ciśnienie rozrywające | 2.3 MPa |
| Ciśnienie rozrywające | 23 bar |
| Ciśnienie rozrywające | 333.5 psi |
| Zakres napięcia roboczego DC | 12 V |
| Informacja o zakresie napięcia roboczego DC | z elektryczną płytą przyłączeniową VAVE-K1-... |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Pobór mocy elektrycznej | 3.5 W |
| Uwaga dotycząca poboru mocy | Faza niskiego natężenia 0,3 W, faza wysokiego natężenia 3,5 W do 60 ms, w połączeniu z VAVE-K1-... |
| Parametry cewki | 12 - 26 V DC: faza niskiego natężenia 0,06 W, faza wysokiego natężenia 2,2 W |
| Klasa materiału izolującego | B |
| Czas pracy ciągłej | 100% w połączeniu z redukcją prądu podtrzymania |
| Maks. częstotliwość przełączania | 6 Hz |
| Informacja dot. częstotliwości przełączania | zależnie od temperatury otoczenia i stanu montażowego |
| Czas reakcji "on" dla mediów ciekłych | 5 ms |
| Czas przełączania w przypadku mediów gazowych | 5 ms |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 10 l/min |
| Uwaga dotycząca normalnego przepływu nominalnego | Przy spadku ciśnienia 1 -> 0 bar (media gazowe) |
| Przepływ Kv | 0.018 m³/h |
| Przepływ Kv | 0.3 l/min |
| Wskazówka dotycząca przepływu Kv | Do wody |
| Przepływ wody przy maks. ciśnieniu roboczym | 0,027 m³/h |
| Symbol | 00992884 |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał membrany | FPM |
| Materiał uszczelnień | FPM |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Waga produktu | 10.9 g |
| Stopień ochrony | IP40 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Informacja o zastosowaniu | tylko do użytku w pomieszczeniach |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
Parametry techniczne - Elektrozawór odseparowany od medium VYKA-F7-M22C-12-PV-5YQ7 (8170087) serii VYKA - Festo
Zakres napięcia roboczego DC
12 V do 26 V
Pobór mocy elektrycznej
3.5 W
Parametry cewki
12 - 26 V DC: faza niskiego natężenia 0,06 W, faza wysokiego natężenia 2,2 W
Sposób powrotu
sprężyna mechaniczna
Sposób uruchamiania
elektrycznie
Pozycja montażowa
dowolny
Materiał obudowy
Wzmocniony poliamidPEEKPPA wzmocniony
Sposób uszczelnienia
miękki
Ciśnienie medium
-7.25 psi do 29 psi
Maks. częstotliwość przełączania
6 Hz
Kierunek przepływu
Rewersyjny z ograniczeniami
Rodzaj sterowania
bezpośrednie
Temperatura otoczenia
0 °C do 50 °C
Waga produktu
10.9 g
Konstrukcja
Zawór wahaczowy z uszczelką membranową
Różnica ciśnień
29 psi
Typ mocowania
Przez otwór przelotowy dla śruby M2
Materiał membrany
FPM
Średnica nominalna
1.2 mm
Ciśnienie rozrywające
333.5 psi
Czas pracy ciągłej
100% w połączeniu z redukcją prądu podtrzymaniaPrzestrzegać wskazówek dotyczących eksploatacji elektrozaworów.
Funkcja zaworu
2/2 zamknięty monostabilny
Stopień ochrony
IP40
Materiał uszczelnień
FPM
Nr kat.
OT-FESTO095885
