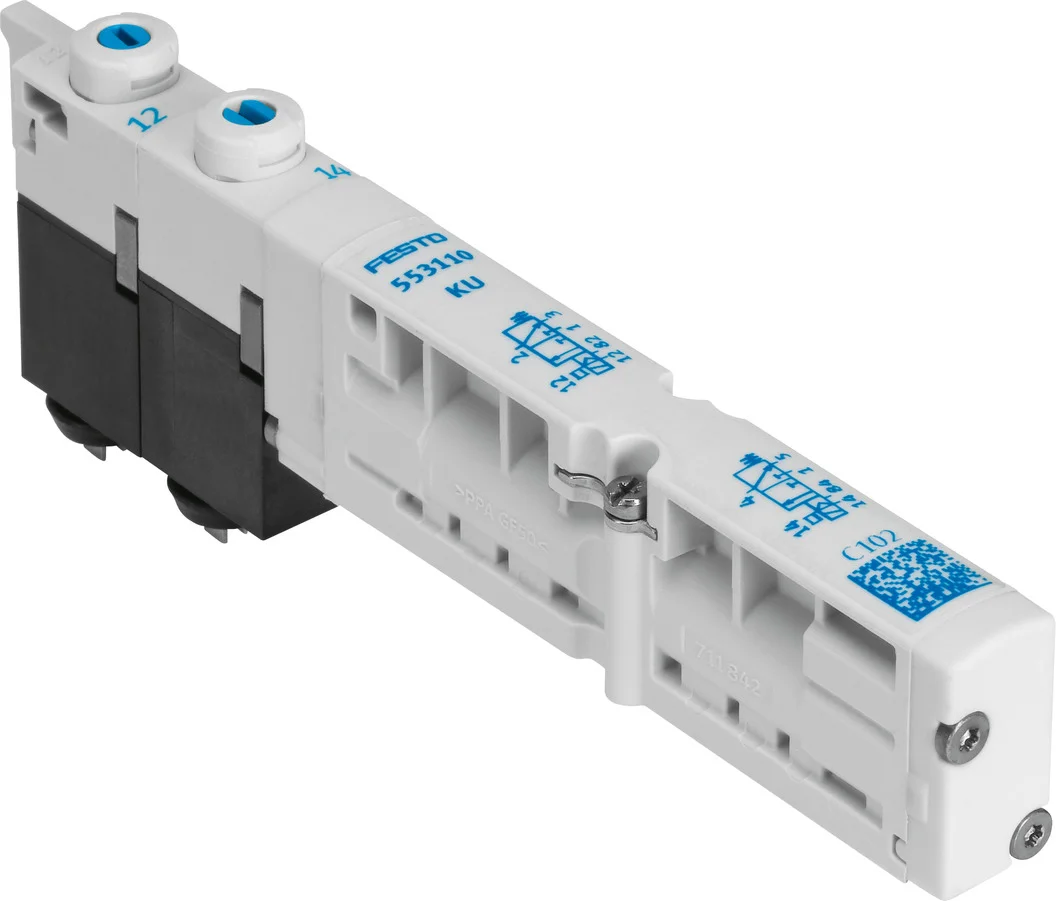

Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo
Festo

Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo

SKU: OT-FESTO039345 MPN: VMPA1-M1H-KU-PI
Producent: Festo
Cena netto/szt. 502,26 zł
617,78 zł brutto/szt.
Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo
502,26 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo

Płaskie wysokowydajne zawory w trwałej metalowej obudowie.

  • Do wyspy zaworowej MPA
  • Jako zawór pojedynczy na płycie przyłączeniowej
  • Szeroki asortyment zaworów

Dane techniczne

Funkcja zaworu2x3/2 zamknięty monostabilny
Sposób uruchamianiaelektrycznie
Wielkość zaworu10 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)160 l/min
Napięcie robocze24V DC
Ciśnienie robocze-0.09 MPa
Ciśnienie robocze-0.9 bar
KonstrukcjaZawór gniazdowy ze sprężyną powrotną
Sposób powrotusprężyna mechaniczna
Certyfikacjac UL us - Recognized (OL)
Jednostka certyfikującaUL MH19482
Stopień ochronyIP65
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Kierunek przepływurewersyjny
Symbol00992874
Pokryciepokrycie ujemne
Wskaźnik stanu sygnałutak
Ciśnienie pilota0.4 MPa
Ciśnienie pilota4 bar
Praca na podciśnieniutak
Normalny przepływ nominalny z QS-6160 l/min
Czas wyłączania10 ms
Czas włączania8 ms
Maks. dodatni impuls testowy przy sygnale 0400 µs
Maks. ujemny impuls testowy na 1 sygnale200 µs
Dopuszczalne wahania napięcia+/- 25%
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-20 degC
Temperatura medium-5 degC
Względna wilgotność powietrzamaks. 90 % przy 40degC
Temperatura otoczenia-5 degC
Maks. moment dokręcenia, mocowanie zaworu0.25 Nm
Waga produktu42 g
Typ mocowaniaPrzy pomocy otworów przelotowych
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyPPA wzmocniony

Parametry techniczne - Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo

Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Ciśnienie pilota
4 ... 8 bar
Certyfikat
UL MH19482
Wielkość zaworu
10 mm
Dopuszczalne wahania napięcia
+/- 25 %
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.4 ... 0.8 MPa
Czas przełączania przy wyłączaniu
10 ms
Czas przełączania przy włączaniu
8 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
400 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
200 µs
Wyświetlanie stanu sygnału
Tak
Maks. moment dokręcający, montaż zaworu
0.25 Nm
Odpowiedni do podciśnienia
Tak
Normalny przepływ nominalny z QS-6
160 l/min
Normalny przepływ nominalny
160 l/min
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, W stanie zmontowanym, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
PPA-wzmoc.
Funkcja zaworu
2 zawory 3/2 normalnie zamknięte, monostabilne
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Konstrukcja
Zawór gniazdowy z sprężyną powrotną
Waga produktu
42 g
Temperatura przechowywania
-20 ... 40 °C
Względna wilgotność powietrza
maks. 90 % przy 40 °C
Nr kat.
OT-FESTO039345

Pliki do pobrania - Elektrozawór VMPA1-M1H-KU-PI (553110) serii VMPA1 - Festo

  • D15000100123324.PDF Pobierz
  • 553110datasheet.pdf Pobierz
