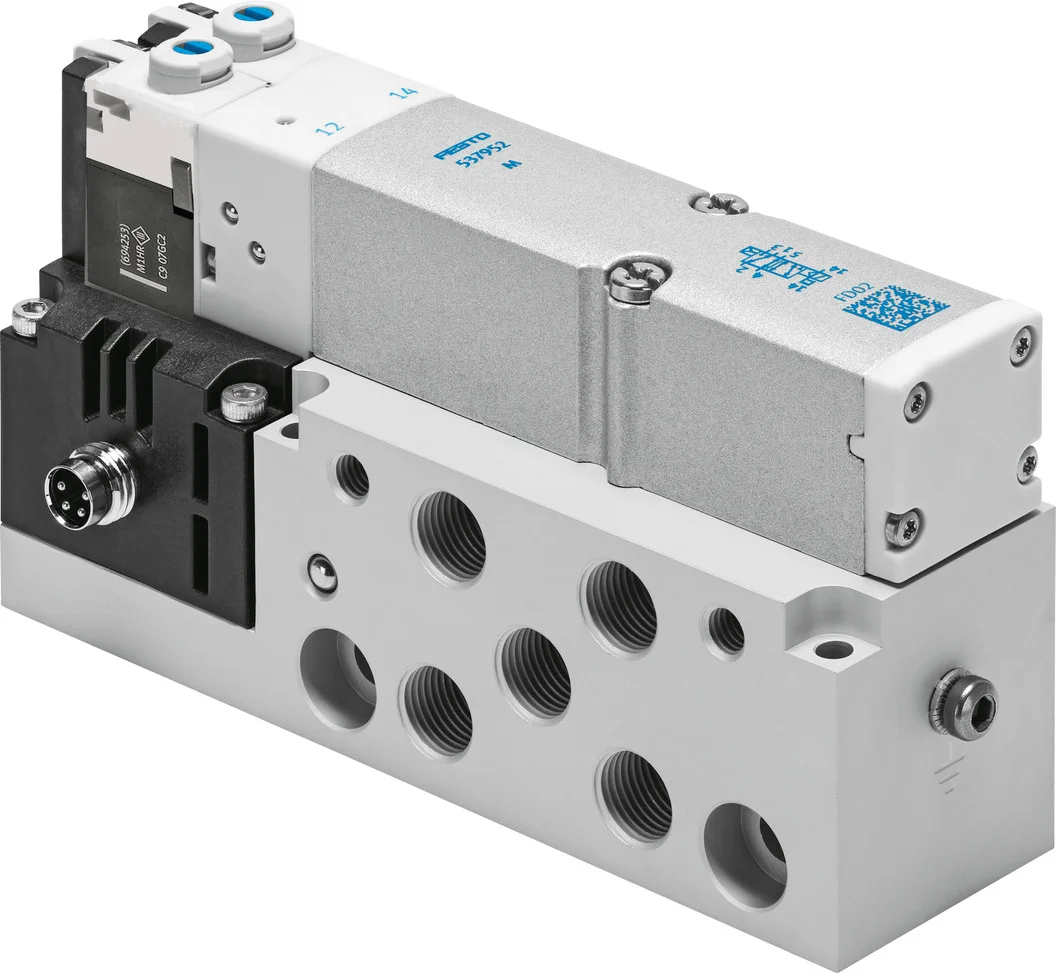

Elektrozawór VMPA2-M1H-E-S-G1/8-PI (537976) serii VMPA2 - Festo
SKU: OT-FESTO023298
MPN: VMPA2-M1H-E-S-G1/8-PI
Producent:
Festo
Cena netto/szt.
1 110,71 zł
1 366,17 zł
brutto/szt.
Opis produktu - Elektrozawór VMPA2-M1H-E-S-G1/8-PI (537976) serii VMPA2 - Festo
Płaskie wysokowydajne zawory w trwałej metalowej obudowie.
- Do wyspy zaworowej MPA
- Jako zawór pojedynczy na płycie przyłączeniowej
- Szeroki asortyment zaworów
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 20 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 590 l/min |
| Pneumatyczne przyłącze robocze | G1/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991032 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | tak |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Praca na podciśnieniu | tak |
| Normalny przepływ nominalny z QS-8 | 590 l/min |
| Czas wyłączania | 47 ms |
| Czas włączania | 11 ms |
| Czas przełączania | 23 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 400 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 900 µs |
| Dopuszczalne wahania napięcia | +/- 25% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | maks. 90 % przy 40degC |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 0.65 Nm |
| Waga produktu | 325 g |
| Przyłącze elektryczne | 4-pin |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze zasilania pilotów 12/14 | M5 |
| Przyłącze odpowietrzania pilota 82/84 | M5 |
| Przyłącze pneumatyczne 1 | G1/8 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Przyłącze pneumatyczne 3 | G1/8 |
| Przyłącze pneumatyczne 4 | G1/8 |
| Przyłącze pneumatyczne 5 | G1/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór VMPA2-M1H-E-S-G1/8-PI (537976) serii VMPA2 - Festo
Przekrycie
Positive overlap
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
G1/8
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 3
G1/8
Przyłącze pneumatyczne 4
G1/8
Przyłącze pneumatyczne 5
G1/8
Ciśnienie pilota
3 ... 8 bar
Wielkość zaworu
20 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Rodzaj uszczelnienia
Miękkie
Ciśnienie pilota Mpa
0.3 ... 0.8 MPa
Czas przełączania przy wyłączaniu
47 ms
Czas przełączania przy włączaniu
11 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
400 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
900 µs
Wyświetlanie stanu sygnału
Tak
Czas przełączania powrotnego
23 ms
Maks. moment dokręcający, montaż zaworu
0.65 Nm
Przyłącze odpowietrzenia pilotów 82/84
M5
Odpowiedni do podciśnienia
Tak
Przyłącze zasilania pilotów 12/14
M5
Normalny przepływ nominalny z QS-8
590 l/min
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, W stanie zmontowanym, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
4-pin, M8x1, Wtyczka, Wg EN 60947-5-2
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/3 odpowietrzony
Normalny przepływ nominalny
590 l/min
Pozycja zabudowy
Dowolna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Konstrukcja
Zawór tłokowy
Waga produktu
325 g
Temperatura przechowywania
-20 ... 40 °C
Względna wilgotność powietrza
maks. 90 % przy 40 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 25 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO023298
Pliki do pobrania - Elektrozawór VMPA2-M1H-E-S-G1/8-PI (537976) serii VMPA2 - Festo
- D15000100123324.PDF Pobierz
- 537976datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
