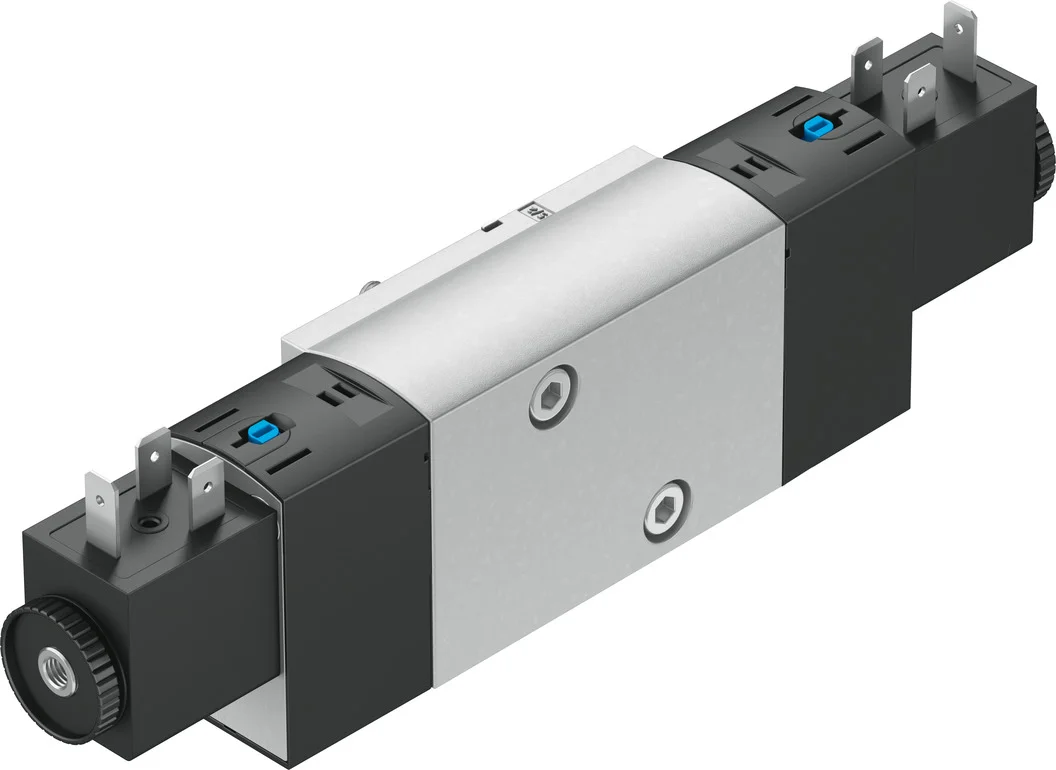

Elektrozawór VSNC-F-B52-D-G14-F8-1B2 (577296) serii VSNC - Festo
SKU: OT-FESTO051529
MPN: VSNC-F-B52-D-G14-F8-1B2
Producent:
Festo
Cena netto/szt.
735,77 zł
905,00 zł
brutto/szt.
Opis produktu - Elektrozawór VSNC-F-B52-D-G14-F8-1B2 (577296) serii VSNC - Festo
Posiadający powszechnie obowiązujące certyfikaty ochrony przeciwwybuchowej, standardowy zawór NAMUR VSNC jest trwały, solidny i łączy atrakcyjny stosunek osiągów do ceny z nowoczesnym wzornictwem.
- Schemat połączeń NAMUR zgodnie z VDI/VDE 3845
- Uszczelnienie wymienne do zaworów 3/2 lub 5/2
- Różne systemy elektrozaworów w wersji Ex
- Mocne i wydajne
- Rozszerzony zakres temperatur
- Optymalny stosunek jakości do ceny
- Wszystkie cewki można stosować na tej samej głowicy
- Wariant VSNC-...FN cechuje większa efektywność energetyczna dzięki redukcji poboru mocy
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 32 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1350 l/min |
| Pneumatyczne przyłącze robocze | Układ przyłączy wg NAMUR |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja | c UL us - Recognized (OL) |
| Jednostka certyfikująca | DNVGL-TAA000011J |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | VDI/VDE 3845 (NAMUR) |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991005 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | Przy pomocy osprzętu |
| Wartość b | 0.4 |
| Wartość C | 5.6 l/sbar |
| Czas przełączania | 11 ms |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: 3,3 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | -20 degC |
| Temperatura otoczenia | -20 degC |
| Waga produktu | 440 g |
| Przyłącze elektryczne | 3-pin |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | Układ przyłączy wg NAMUR |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | Układ przyłączy wg NAMUR |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór VSNC-F-B52-D-G14-F8-1B2 (577296) serii VSNC - Festo
Wartość-C
5.6 l/sbar
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
Układ przyłączy NAMUR
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.4
Dopuszczalne wahania napięcia
+/- 10 %
Szerokość zabudowy
32 mm
Certyfikat
DNVGL-TAA000011J
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Przyłącze otworu wentylacji
Nieprzewodowe
Charakterystyka cewki
24 V DC: 3,3 W
Wyświetlanie stanu sygnału
Przy pomocy osprzętu
Czas przełączania powrotnego
11 ms
Funkcja zaworu
5/2 bistabilny
Ciśnienie robocze
1.5 ... 10 bar
Temperatura otoczenia
-20 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, IP67, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-20 ... 60 °C
Przyłącze elektryczne
3-pin, Schemat podłączenia typu B wg EN175301-803, Wtyczka, wg standardu przemysłowego (11 mm)
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
1 350 l/min
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Dowolna
Zgodność z normą
VDI/VDE 3845 (NAMUR)
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
440 g
Nr kat.
OT-FESTO051529
Pliki do pobrania - Elektrozawór VSNC-F-B52-D-G14-F8-1B2 (577296) serii VSNC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
