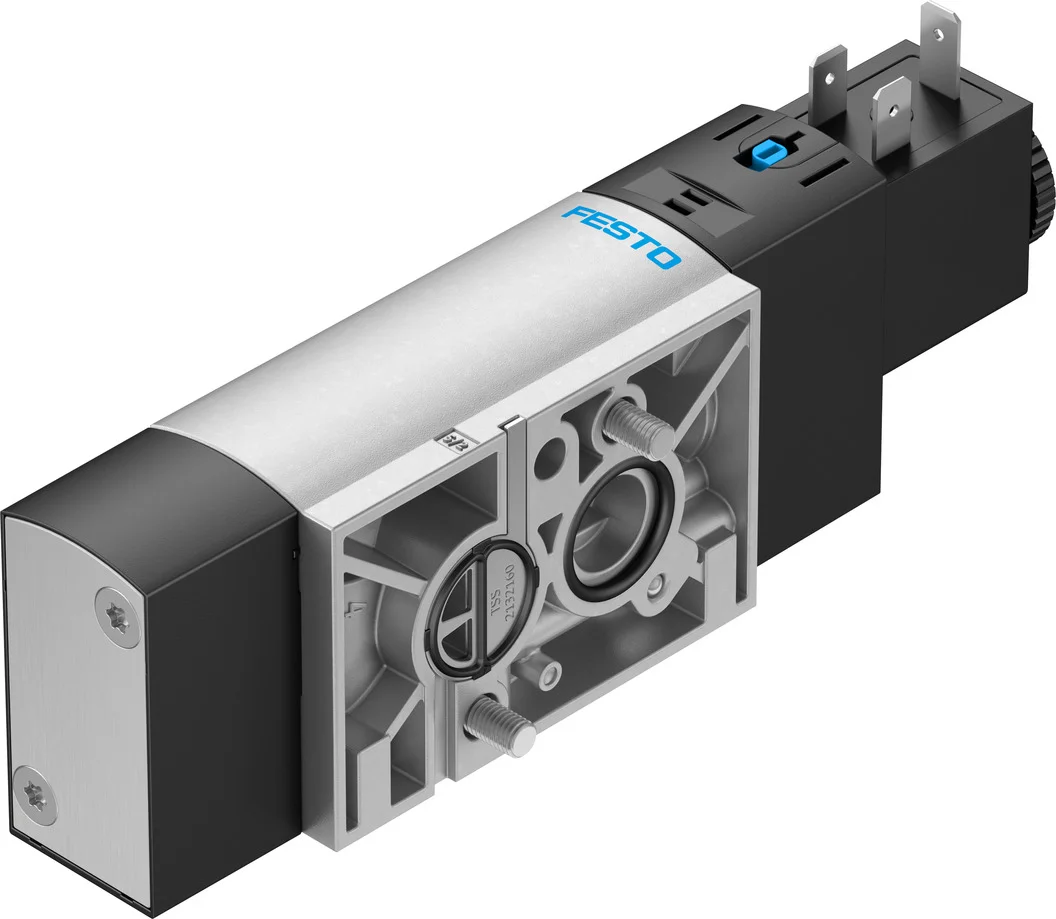

Elektrozawór VSNC-FC-M52-MD-G14-F8-1B2 (577295) serii VSNC - Festo
Festo

Elektrozawór VSNC-FC-M52-MD-G14-F8-1B2 (577295) serii VSNC - Festo

SKU: OT-FESTO040979 MPN: VSNC-FC-M52-MD-G14-F8-1B2
Producent: Festo
Cena netto/szt. 461,14 zł
567,20 zł brutto/szt.
Elektrozawór VSNC-FC-M52-MD-G14-F8-1B2 (577295) serii VSNC - Festo
461,14 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VSNC-FC-M52-MD-G14-F8-1B2 (577295) serii VSNC - Festo

Posiadający powszechnie obowiązujące certyfikaty ochrony przeciwwybuchowej, standardowy zawór NAMUR VSNC jest trwały, solidny i łączy atrakcyjny stosunek osiągów do ceny z nowoczesnym wzornictwem.

  • Schemat połączeń NAMUR zgodnie z VDI/VDE 3845
  • Uszczelnienie wymienne do zaworów 3/2 lub 5/2
  • Różne systemy elektrozaworów w wersji Ex
  • Mocne i wydajne
  • Rozszerzony zakres temperatur
  • Optymalny stosunek jakości do ceny
  • Wszystkie cewki można stosować na tej samej głowicy
  • Wariant VSNC-...FN cechuje większa efektywność energetyczna dzięki redukcji poboru mocy

Dane techniczne

Funkcja zaworuZawór 5/2 lub 3/2 z możliwością konwersji
Sposób uruchamianiaelektrycznie
Szerokość zabudowy32 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)1250 l/min
Pneumatyczne przyłącze roboczeUkład przyłączy wg NAMUR
Napięcie robocze24V DC
Ciśnienie robocze0.25 MPa
Ciśnienie robocze2.5 bar
KonstrukcjaZawór tłoczkowo-suwakowy
Sposób powrotusprężyna mechaniczna
Certyfikacjac UL us - Recognized (OL)
Jednostka certyfikującaDNVGL-TAA000011J
Stopień ochronyIP65
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Spełnia normęVDI/VDE 3845 (NAMUR)
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Kierunek przepływujednokierunkowy
Symbol00991831
Pokrycieprzekrycie dodatnie
Wskaźnik stanu sygnałuPrzy pomocy osprzętu
Wartość b0.4
Wartość C5.2 l/sbar
Normalny przepływ nominalny, odpowietrzenie dla powietrza powrotnego 4->3110 l/min
Czas wyłączania48 ms
Czas włączania11 ms
Czas pracy ciągłej100%
Parametry cewki24 V DC: 3,3 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura medium-20 degC
Temperatura otoczenia-20 degC
Waga produktu380 g
Przyłącze elektryczne3-pin
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze dla otworu odpowietrzającegonie przewodowe
Przyłącze pneumatyczne 1G1/4
Przyłącze pneumatyczne 2Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 3G1/4
Przyłącze pneumatyczne 4Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 5G1/4
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał śrubStal, ocynkowana

Parametry techniczne - Elektrozawór VSNC-FC-M52-MD-G14-F8-1B2 (577295) serii VSNC - Festo

Certyfikat
DNVGL-TAA000011J
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
Układ przyłączy NAMUR
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.4
Wartość-C
5.2 l/sbar
Szerokość zabudowy
32 mm
Rodzaj uszczelnienia
Miękkie
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
48 ms
Czas przełączania przy włączaniu
11 ms
Przyłącze otworu wentylacji
Nieprzewodowe
Charakterystyka cewki
24 V DC: 3,3 W
Wyświetlanie stanu sygnału
Przy pomocy osprzętu
Normalny przepływ nominalny, odpowietrzenie 4->3
110 l/min
Czas pracy ciągłej
100 %
Ciśnienie robocze
2.5 ... 10 bar
Temperatura otoczenia
-20 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych
Stopień ochrony
IP65, IP67, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-20 ... 60 °C
Przyłącze elektryczne
3-pin, Schemat podłączenia typu B wg EN175301-803, Wtyczka, wg standardu przemysłowego (11 mm)
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 lub 3/2, możliwa konwersja
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
1 250 l/min
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Dowolna
Zgodność z normą
VDI/VDE 3845 (NAMUR)
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
380 g
Dopuszczalne wahania napięcia
+/- 10 %
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO040979
