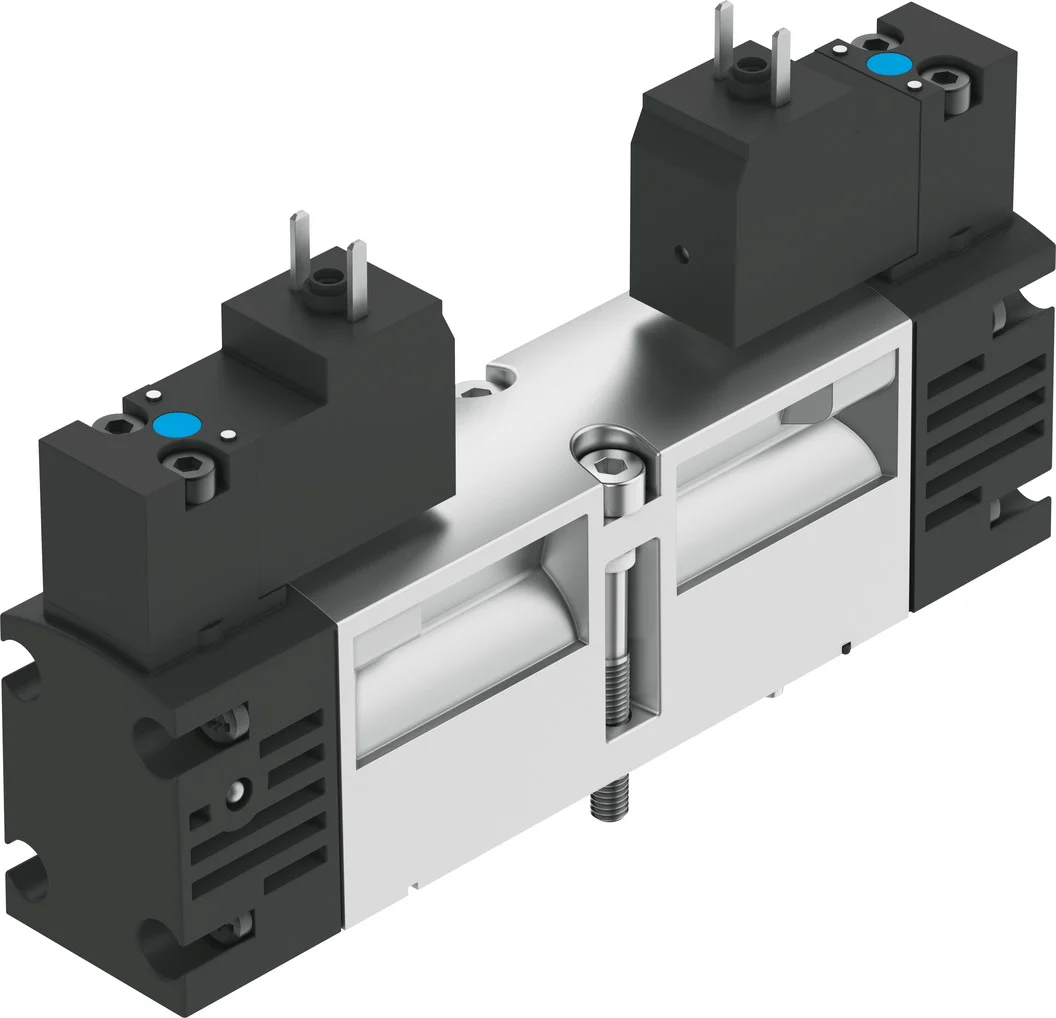

Elektrozawór VSVA-B-B52-H-A1-1C1 (546696) serii VSVA - Festo
SKU: OT-FESTO026795
MPN: VSVA-B-B52-H-A1-1C1
Producent:
Festo
Cena netto/szt.
699,30 zł
860,14 zł
brutto/szt.
Opis produktu - Elektrozawór VSVA-B-B52-H-A1-1C1 (546696) serii VSVA - Festo
Zawór znormalizowany ISO 15407-1 z pojedynczą wtyczką.
- Odpowiada ISO 15407-1 i interfejs zaworu pilotowego ISO 15218
- Podłączenie elektryczne za pomocą wtyczki typu C
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 26 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1100 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Średnica nominalna | 9 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 15407-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991005 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Przepływ zaworu | 1400 l/min |
| Przepływ zaworu na pojedynczej płycie przyłączeniowej | 1100 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 1100 l/min |
| Czas przełączania | 18 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1800 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 800 µs |
| Parametry cewki | 24 V DC: 1,8 W |
| Dopuszczalne wahania napięcia | -15% / +10% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 1.8 Nm |
| Waga produktu | 305 g |
| Przyłącze elektryczne | Kształt C |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zsilania pilotów 12 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze zsilania pilotów 14 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze odpowietrzania pilota 82/84 | przewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Interfejs pilota | wg ISO 15218 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór VSVA-B-B52-H-A1-1C1 (546696) serii VSVA - Festo
Ciśnienie pilota Mpa
0.3 ... 1 MPa
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze zasilania pilota 14
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Ciśnienie pilota
3 ... 10 bar
Wielkość zaworu
26 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Rodzaj uszczelnienia
Miękkie
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 000 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze zasilania pilota 12
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Charakterystyka cewki
24 V DC: 1,8 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
1 400 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
1 100 l/min
Przepływ zaworu na wyspie zaworowej
1 100 l/min
Czas przełączania powrotnego
18 ms
Maks. moment dokręcający, montaż zaworu
1.8 ... 2.2 Nm
Przyłącze odpowietrzenia pilotów 82/84
odpowietrzenie nie jest zgodne z normą, przewodowe
Interfejs pilota
wg ISO 15218
Pozycja zabudowy
Dowolna
Ciśnienie robocze
2 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, NEMA 4
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wg DIN EN 175301-803, bez przewodu uziemiającego
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
1 100 l/min
Materiał śrub
Stal, Ocynkowana
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Zgodność z normą
ISO 15407-1, VDMA 24563
Ciśnienie robocze MPa
0.2 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
305 g
Względna wilgotność powietrza
0 - 90 %
Dopuszczalne wahania napięcia
-15 % / +10 %
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
9 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO026795
Pliki do pobrania - Elektrozawór VSVA-B-B52-H-A1-1C1 (546696) serii VSVA - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
