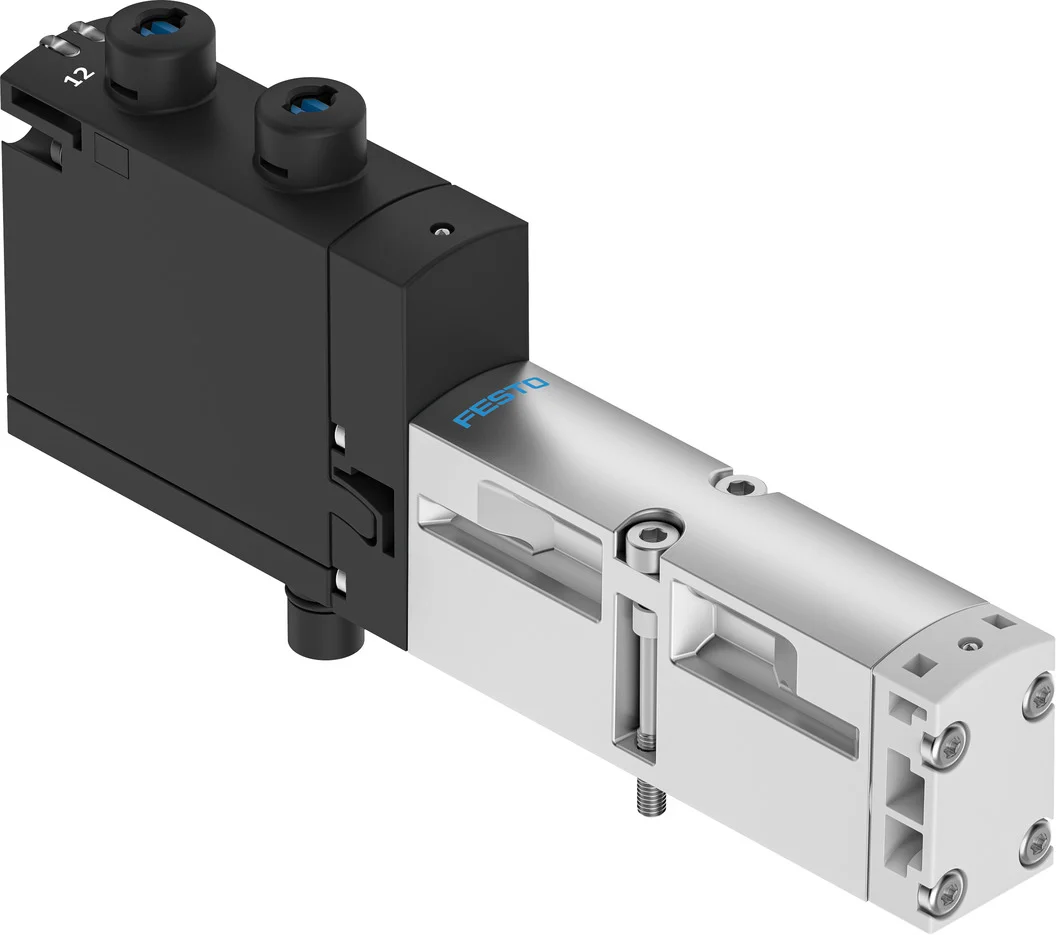

Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo
Festo

Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo

SKU: OT-FESTO069111 MPN: VSVA-B-B52-Z-A2-1T1L
Producent: Festo
Cena netto/szt. 626,82 zł
770,99 zł brutto/szt.
Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo
626,82 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo

Zawór znormalizowany ISO 15407-1 z elektrycznym zasilaniem centralnym i wspólną masą.

  • Do wysp zaworowych VTSA/VTSA-F
  • Mocna metalowa obudowa

Dane techniczne

Funkcja zaworu5/2 bistabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy18 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)550 l/min
Pneumatyczne przyłącze roboczePłyta przyłączeniowa wielkość 18 mm wg ISO 15407-1
Napięcie robocze24V DC
Ciśnienie robocze-0.09 MPa
Ciśnienie robocze-0.9 bar
KonstrukcjaZawór tłoczkowo-suwakowy
Certyfikacjac UL us - Recognized (OL)
Stopień ochronyIP65
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznezakryte
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówzewn.
Kierunek przepływudowolny
Symbol00992990
Pokrycieprzekrycie dodatnie
Wskaźnik stanu sygnałuLED
Ciśnienie pilota0.3 MPa
Ciśnienie pilota3 bar
Przepływ zaworu750 l/min
Przepływ zaworu na pojedynczej płycie przyłączeniowej600 l/min
Zoptymalizowany przepływ zaworu, zabudowanego na bloku700 l/min
Przepływ zaworu, zabudowanego na bloku pneumatycznym550 l/min
Czas przełączania11 ms
Czas pracy ciągłej100%
Maks. dodatni impuls testowy przy sygnale 01500 µs
Maks. ujemny impuls testowy na 1 sygnale800 µs
Maks. pobór prądu72 mA
Znamionowe napięcie robocze DC24 V
Parametry cewki24 V DC: 1,6 W
Odporność na napięcie udarowe2.5 kV
Stopień zanieczyszczenia3
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B1/B2-L
Względna wilgotność powietrza0 - 90%
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia-5 degC
Waga produktu172 g
Przyłącze elektrycznePlug-in
Typ mocowaniana płycie przyłączeniowej
Przyłącze zasilania pilotów 12/14Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze odpowietrzania pilota 82/84przewodowe
Przyłącze pneumatyczne 1Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 5Płyta przyłączeniowa wielkość 18 mm wg ISO 15407-2
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńFPM
Materiał obudowyAluminiowy odlew ciśnieniowy
Materiał śrubStal, ocynkowana

Parametry techniczne - Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo

Przekrycie
Positive overlap
Kierunek przepływu
Dowolna
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Odporność na piki napięcia
2.5 kV
Stopień zanieczyszczenia
3
Szerokość zabudowy
18 mm
Ciśnienie pilota
3 ... 10 bar
Funkcja odpowietrzenia
Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową
Pomocnicze ręczne uruchamianie
Z zaślepką
Zasilanie pneum. pilotów
Zewnętrzne, Wewnętrzne
Rodzaj sterowania
Z pilotem
Ciśnienie pilota Mpa
0.3 ... 1 MPa
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 500 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: 1,6 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
750 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
600 l/min
Przepływ zaworu na wyspie zaworowej
550 l/min
Czas przełączania powrotnego
11 ms
Przyłącze odpowietrzenia pilotów 82/84
Do wyboru:, odpowietrzenie nie jest zgodne z normą, przewodowe
Przyłącze zasilania pilotów 12/14
Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2
Przepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływem
700 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, NEMA 4
Przyłącze elektryczne
Plug-in, Wg ISO 15407-2
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, PA
Funkcja zaworu
5/2 bistabilny
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
550 l/min
Materiał śrub
Stal ocynkowana
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
172 g
Względna wilgotność powietrza
0 - 90 %
Nominalne napięcie robocze DC
24 V
Maks. pobór prądu
72 mA
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO069111

Pliki do pobrania - Elektrozawór VSVA-B-B52-Z-A2-1T1L (8033486) serii VSVA - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
