Cena netto/szt.
552,73 zł
679,86 zł
brutto/szt.

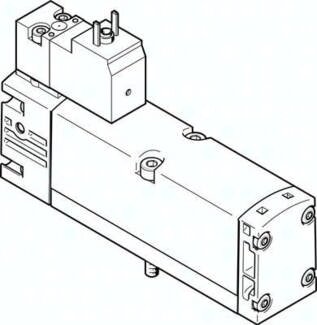

Opis produktu - Elektrozawór VSVA-B-M52-MH-A1-5C1 (547140) serii VSVA - Festo
Zawór znormalizowany ISO 15407-1 z pojedynczą wtyczką.
- Odpowiada ISO 15407-1 i interfejs zaworu pilotowego ISO 15218
- Podłączenie elektryczne za pomocą wtyczki typu C
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 26 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1100 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Napięcie robocze | 12V DC |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP65 |
| Średnica nominalna | 9 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 15407-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991003 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Przepływ zaworu | 1400 l/min |
| Przepływ zaworu na pojedynczej płycie przyłączeniowej | 1100 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 1100 l/min |
| Czas wyłączania | 56 ms |
| Czas włączania | 26 ms |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 12 V DC: 1,8 W |
| Dopuszczalne wahania napięcia | -15% / +10% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 2 Nm |
| Waga produktu | 180 g |
| Przyłącze elektryczne | Kształt C |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zsilania pilotów 12 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze zsilania pilotów 14 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze odpowietrzania pilota 82/84 | przewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Interfejs pilota | wg ISO 15218 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór VSVA-B-M52-MH-A1-5C1 (547140) serii VSVA - Festo
Przekrycie
Positive overlap
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Przyłącze zasilania pilota 14
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Ciśnienie pilota
3 ... 10 bar
Wielkość zaworu
26 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Rodzaj uszczelnienia
Miękkie
Ciśnienie pilota Mpa
0.3 ... 1 MPa
Czas przełączania przy wyłączaniu
56 ms
Czas przełączania przy włączaniu
26 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze zasilania pilota 12
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Charakterystyka cewki
12 V DC: 1,8 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
1 400 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
1 100 l/min
Przepływ zaworu na wyspie zaworowej
1 100 l/min
Maks. moment dokręcający, montaż zaworu
2 Nm
Przyłącze odpowietrzenia pilotów 82/84
odpowietrzenie nie jest zgodne z normą, przewodowe
Interfejs pilota
wg ISO 15218
Pozycja zabudowy
Dowolna
Ciśnienie robocze
3 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, NEMA 4
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wg DIN EN 175301-803, bez przewodu uziemiającego
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 monostabilny
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
1 100 l/min
Materiał śrub
Stal, Ocynkowana
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Zgodność z normą
ISO 15407-1, VDMA 24563
Ciśnienie robocze MPa
0.3 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
180 g
Względna wilgotność powietrza
0 - 90 %
Dopuszczalne wahania napięcia
-15 % / +10 %
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
9 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO027131
Pliki do pobrania - Elektrozawór VSVA-B-M52-MH-A1-5C1 (547140) serii VSVA - Festo
- Karta producenta Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
