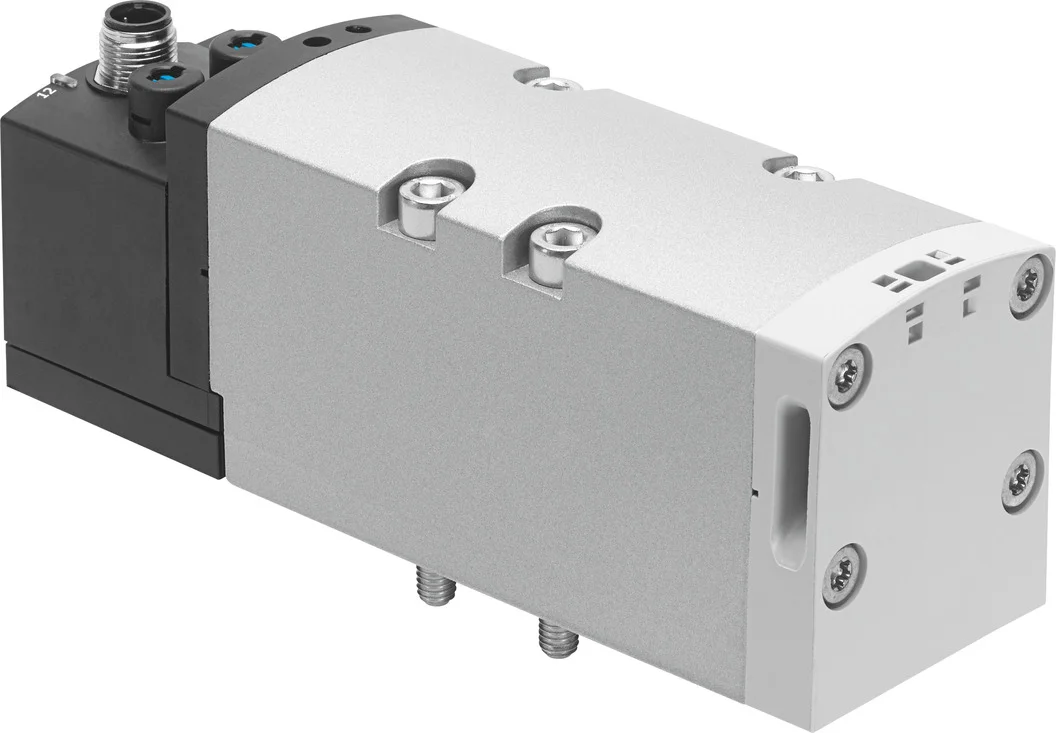

Elektrozawór VSVA-B-P53C-D-D2-1R5L (566997) serii VSVA - Festo
SKU: OT-FESTO036706
MPN: VSVA-B-P53C-D-D2-1R5L
Producent:
Festo
Cena netto/szt.
1 657,86 zł
2 039,17 zł
brutto/szt.
Opis produktu - Elektrozawór VSVA-B-P53C-D-D2-1R5L (566997) serii VSVA - Festo
Zawory znormalizowane ISO 15407-1 z wtykiem centralnym.
- Zgodne z normą ISO 5599-1
- Przyłącze elektryczne przez wtyk centralny
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów
Dane techniczne
| Funkcja zaworu | 5/3 zamknięty |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 52 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2700 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Certyfikacja | C-Tick |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Stopień ochrony | IP65 |
| Średnica nominalna | 15 mm |
| Szerokość modułu | 59 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991080 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Przepływ zaworu | 3600 l/min |
| Przepływ zaworu na pojedynczej płycie przyłączeniowej | 2300 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 2700 l/min |
| Czas wyłączania | 60 ms |
| Czas włączania | 23 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1000 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3500 µs |
| Znamionowy prąd rozruchowy na każdą cewkę elektromagnetyczną | 165 mA do 30 ms |
| Prąd znamionowy z redukcją prądu | 35 mA po 30 ms |
| Parametry cewki | 24 V DC: 4,6 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 780 g |
| Przyłącze elektryczne | 3-pin |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | FPM |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal |
Parametry techniczne - Elektrozawór VSVA-B-P53C-D-D2-1R5L (566997) serii VSVA - Festo
Przekrycie
Positive overlap
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Szerokość zabudowy
52 mm
Funkcja odpowietrzenia
Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Wielkość nominalna
15 mm
Czas przełączania przy wyłączaniu
60 ms
Czas przełączania przy włączaniu
23 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 000 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 500 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: 4,6 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
3 600 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
2 300 l/min
Przepływ zaworu na wyspie zaworowej
2 700 l/min
Raster
59 mm
Nominalny prąd wyłączenia na cewkę
165 mA do 30 ms
Prąd nominalny z układem redukcji prądu
35 mA po 30 ms
Normalny przepływ nominalny
2 700 l/min
Ciśnienie robocze
3 ... 10 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, NEMA 4
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
3-pin, M12x1, Wtyczka centralna, Konstrukcja okrągła
Dopuszczenie
C-Tick, c CSA us (OL), c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, PA
Funkcja zaworu
5/3 zamknięty
Czas pracy ciągłej
100 %
Znak KC
KC-EMV
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śrub
Stal, Ocynkowana
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Ciśnienie robocze MPa
0.3 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
780 g
Względna wilgotność powietrza
0 - 90 %
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Nr kat.
OT-FESTO036706
Pliki do pobrania - Elektrozawór VSVA-B-P53C-D-D2-1R5L (566997) serii VSVA - Festo
- Karta katalogowa Pobierz
- 566997datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
