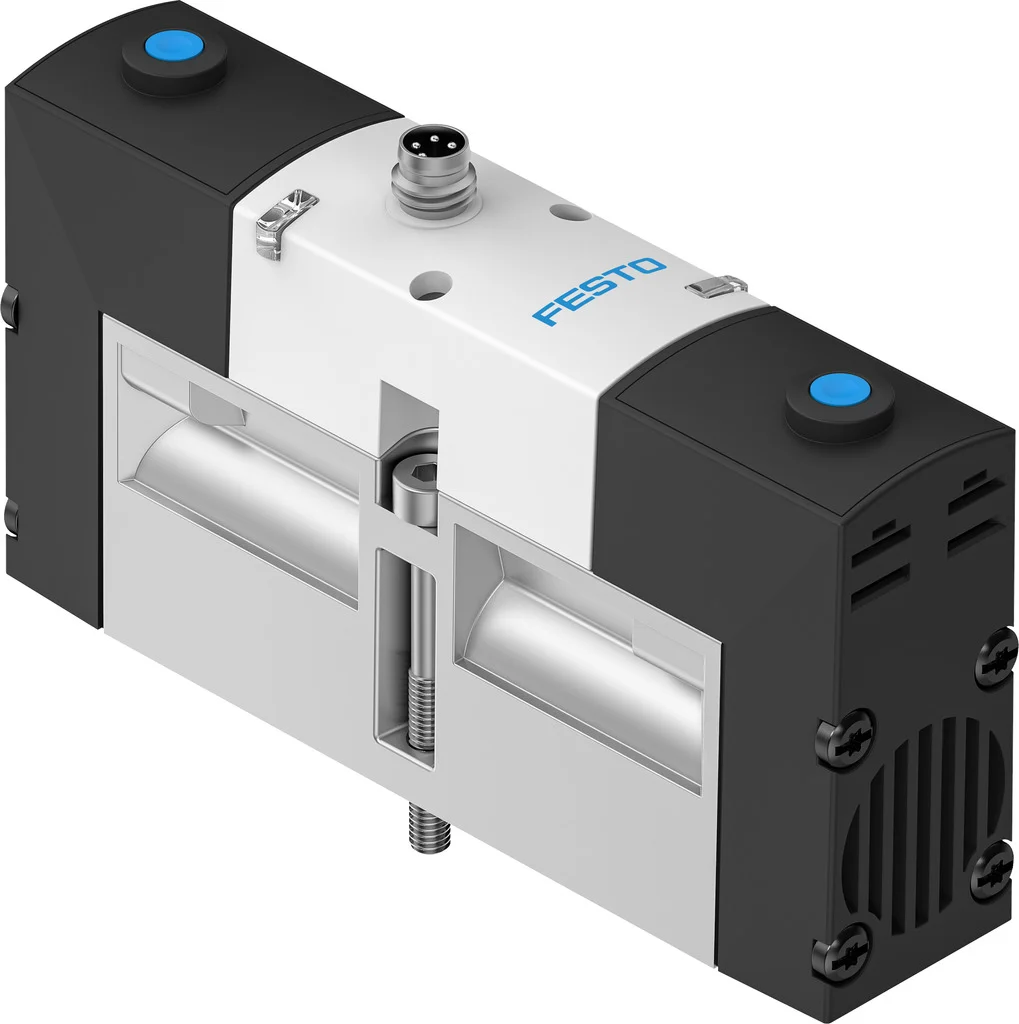

Elektrozawór VSVA-B-P53E-ZH-A1-1R2L (534530) serii VSVA - Festo
SKU: OT-FESTO009928
MPN: VSVA-B-P53E-ZH-A1-1R2L
Producent:
Festo
Cena netto/szt.
1 129,28 zł
1 389,01 zł
brutto/szt.
Opis produktu - Elektrozawór VSVA-B-P53E-ZH-A1-1R2L (534530) serii VSVA - Festo
Zawory znormalizowane ISO 15407-1 z wtykiem centralnym.
- Zgodne z normą ISO 5599-1
- Przyłącze elektryczne przez wtyk centralny
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 26 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Stopień ochrony | IP65 |
| Średnica nominalna | 9 mm |
| Szerokość modułu | 27 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 15407-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | dowolny |
| Symbol | 00992939 |
| Pokrycie | przekrycie dodatnie |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Dodatkowe funkcje | Redukcja prądu podtrzymania |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.3 MPa |
| Ciśnienie pilota | 3 bar |
| Wartość b | 0.3 |
| Wartość C | 2.9 l/sbar |
| Przepływ zaworu | 1400 l/min |
| Przepływ zaworu na pojedynczej płycie przyłączeniowej | 1100 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 1000 l/min |
| Czas wyłączania | 52 ms |
| Czas włączania | 20 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 400 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 100 µs |
| Znamionowy prąd rozruchowy na każdą cewkę elektromagnetyczną | 110 mA do 20 ms |
| Prąd znamionowy z redukcją prądu | 30 mA po 20 ms |
| Parametry cewki | 24 V DC: faza niskoprądowa 1,0 W, faza wysokoprądowa 2,4 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Ochrona przed bezpośrednim i pośrednim dotykiem | PELV |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Maks. moment dokręcenia, mocowanie zaworu | 1.8 Nm |
| Waga produktu | 270 g |
| Przyłącze elektryczne | 4-pin |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze zasilania pilotów 12/14 | Płyta przyłączeniowa wielkość 26 mm wg ISO 15407-1 |
| Przyłącze odpowietrzania pilota 82/84 | przewodowe |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | FPM |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór VSVA-B-P53E-ZH-A1-1R2L (534530) serii VSVA - Festo
Maks. dodatni impuls testowy przy sygnale logicznym 0
500 µs
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Dowolna
Wartość-b
0.3
Wartość-C
2.9 l/sbar
Szerokość zabudowy
26 mm
Ciśnienie pilota
3 ... 8 bar
Funkcja odpowietrzenia
Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
52 ms
Czas przełączania przy włączaniu
20 ms
Rodzaj uszczelnienia
Miękkie
Maks. ujemny impuls testowy przy sygnale logicznym 1
500 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
1 400 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej
1 100 l/min
Przepływ zaworu na wyspie zaworowej
1 000 l/min
Maks. moment dokręcający, montaż zaworu
1.8 ... 2.2 Nm
Przyłącze odpowietrzenia pilotów 82/84
Do wyboru:, odpowietrzenie nie jest zgodne z normą, przewodowe
Raster
27 mm
Przyłącze zasilania pilotów 12/14
Płyta przyłączeniowa, wielkość 26 mm wg ISO 15407-1
Nominalny prąd wyłączenia na cewkę
110 mA do 20 ms
Prąd nominalny z układem redukcji prądu
30 mA po 20 ms
Pozycja zabudowy
Dowolna
Ciśnienie robocze
-0.9 ... 16 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
FPM, HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Stopień ochrony
IP65, NEMA 4
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
4-pin, M8x1, Wtyczka centralna, Konstrukcja okrągła
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/3 odpowietrzony
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
1 000 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Zgodność z normą
ISO 15407-1
Ciśnienie robocze MPa
-0.09 ... 1.6 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
270 g
Względna wilgotność powietrza
0 - 90 %
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
9 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO009928
Pliki do pobrania - Elektrozawór VSVA-B-P53E-ZH-A1-1R2L (534530) serii VSVA - Festo
- Karta katalogowa Pobierz
- 534530datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
