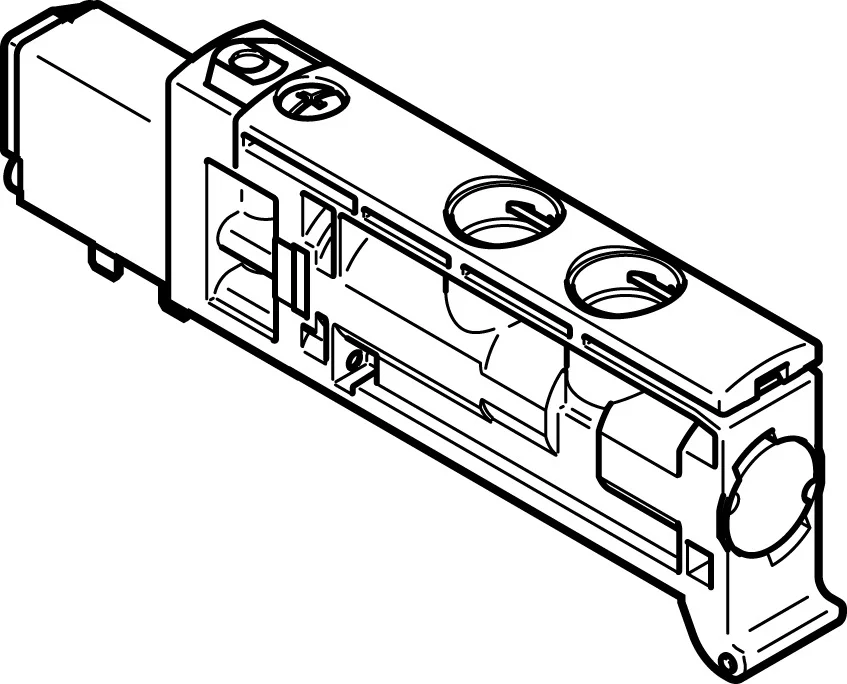

Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo
Festo

Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo

SKU: OT-FESTO036731 MPN: VUVB-ST12-M52-MZD-QX-D-1T1
Producent: Festo
Cena netto/szt. 450,88 zł
554,58 zł brutto/szt.
Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo
450,88 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo

Dane techniczne

Funkcja zaworu5/2 monostabilny
Sposób uruchamianiaelektrycznie
Wielkość zaworu12 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)240 l/min
Pneumatyczne przyłącze roboczeQS-4
Ciśnienie robocze0.28 MPa
Ciśnienie robocze2.8 bar
KonstrukcjaZawór gniazdowy ze sprężyną powrotną
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP65
Średnica nominalna4 mm
Funkcja odpowietrzeniabez dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówzewn.
Kierunek przepływujednokierunkowy
Symbol00991009
Informacja o ciśnieniu roboczym0 - 0,8 MPa przy zewnętrznym zasilaniu pilotów
Ciśnienie pilota0.28 MPa
Ciśnienie pilota2.8 bar
Czas wyłączania14 ms
Czas włączania6 ms
Czas pracy ciągłej100%
Maks. dodatni impuls testowy przy sygnale 0800 µs
Maks. ujemny impuls testowy na 1 sygnale300 µs
Parametry cewki24 V DC: 1,0 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura medium-5 degC
Poziom ciśnienia akustycznego85 dB(A)
Temperatura otoczenia-5 degC
Waga produktu27.8 g
Przyłącze elektrycznePrzez płytę przyłączeniową
Typ mocowaniana płycie przyłączeniowej
Przyłącze zsilania pilotów 14Płyta przyłączeniowa
Przyłącze pneumatyczne 1Płyta przyłączeniowa
Przyłącze pneumatyczne 3Płyta przyłączeniowa
Przyłącze pneumatyczne 5Płyta przyłączeniowa
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyWzmocniony poliamid
Materiał suwaka tłokowegoStop aluminium do przeróbki plastycznej

Parametry techniczne - Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo

Funkcja odpowietrzenia
Bez możliwości dławienia
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 3
Płyta przyłączeniowa
Przyłącze pneumatyczne 5
Płyta przyłączeniowa
Przyłącze zasilania pilota 14
Płyta przyłączeniowa
Ciśnienie pilota
2.8 ... 8 bar
Wielkość zaworu
12 mm
Wielkość nominalna
4 mm
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Ciśnienie pilota Mpa
0.28 ... 0.8 MPa
Czas przełączania przy wyłączaniu
14 ms
Czas przełączania przy włączaniu
6 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
800 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
300 µs
Materiał tłoczka suwakowego
Stop aluminium
Charakterystyka cewki
24 V DC: 1 W
Uwaga do ciśnienia roboczego
0 - 0,8 bar przy zew. zasilaniu pilotów, 0 - 8 bar z zew. zasilaniem pilotów
Normalny przepływ nominalny
240 ... 400 l/min
Ciśnienie robocze
2.8 ... 8 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
Przez płytę przyłączeniową
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Funkcja zaworu
5/2 monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.28 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Konstrukcja
Zawór gniazdowy ze sprężyną powrotną
Waga produktu
27.8 g
Dopuszczalne wahania napięcia
+/- 10 %
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Nr kat.
OT-FESTO036731

Pliki do pobrania - Elektrozawór VUVB-ST12-M52-MZD-QX-D-1T1 (570909) serii VUVB - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
