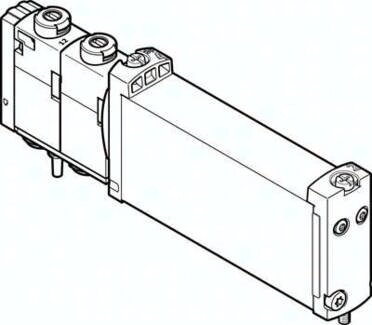

Elektrozawór VUVG-B14Z-M32C-AZT-F-1T1L (8028235) serii VUVG - Festo
SKU: OT-FESTO040913
Producent:
Festo
Cena netto/szt.
486,18 zł
598,00 zł
brutto/szt.
Opis produktu - Elektrozawór VUVG-B14Z-M32C-AZT-F-1T1L (8028235) serii VUVG - Festo
Kompaktowy, uniwersalny elektrozawór z elektrycznym zasilaniem centralnym i wspólną masą.
- Zawór do montażu na płycie przyłączeniowej, semi in-line
- Do wyspy zaworowej VTUG z przyłączem Multi-pin, Feldbus
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 14 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 320 l/min |
| Pneumatyczne przyłącze robocze | Kołnierz |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Symbol | 00991175 |
| Pokrycie | przekrycie dodatnie |
| Wskaźnik stanu sygnału | LED |
| Ciśnienie pilota | 0.15 MPa |
| Ciśnienie pilota | 1.5 bar |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas wyłączania | 20 ms |
| Czas włączania | 13 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 1600 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3000 µs |
| Parametry cewki | 22 V DC: 1,0 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 91 g |
| Przyłącze elektryczne | Przez płytę przyłączeniową |
| Typ mocowania | na listwie przyłączeniowej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Elektrozawór VUVG-B14Z-M32C-AZT-F-1T1L (8028235) serii VUVG - Festo
Przekrycie
Positive overlap
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Ciśnienie pilota
1.5 ... 8 bar
Wielkość zaworu
14 mm
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Zewnętrzne
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Ciśnienie pilota Mpa
0.15 ... 0.8 MPa
Czas przełączania przy wyłączaniu
20 ms
Czas przełączania przy włączaniu
13 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
1 600 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 000 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
22 V DC: 1 W
Wyświetlanie stanu sygnału
LED
Maks. częstotliwość przełączania
3 Hz
Funkcja zaworu
3/2 zamknięty, monostabilny
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej
Stopień ochrony
IP65, IP67
Temperatura medium
-5 ... 60 °C
Przyłącze elektryczne
Przez płytę przyłączeniową
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
320 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
91 g
Dopuszczalne wahania napięcia
+/- 10 %
Nr kat.
OT-FESTO040913
