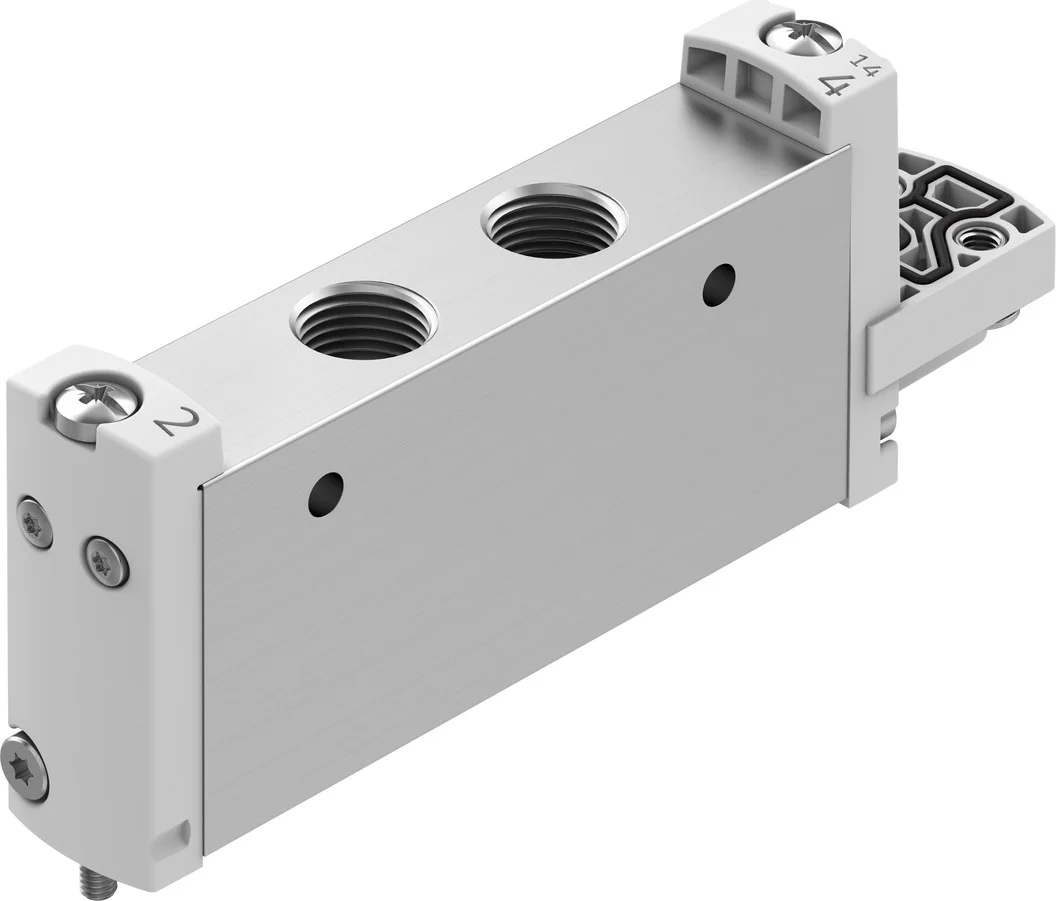

Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo
Festo

Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo

SKU: OT-FESTO095494
Producent: Festo
Cena netto/szt. 299,43 zł
368,30 zł brutto/szt.
Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo
299,43 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo

Ten uniwersalny zawór został na nowo zaprojektowany i oferuje teraz wyjątkowe połączenie dużych przepływów i kompaktowej konstrukcji. Cały asortyment VUVG, jako pojedynczy zawór lub wyspa zaworowa, został zaprojektowany tak, aby spełnić wszystkie Państwa wymagania.

  • Kompaktowy, uniwersalny zawór
  • Podłączenie przy pomocy elektrycznej płyty przyłączeniowej (E-Box)
  • Duży przepływ w porównaniu z wielkością zaworu
  • Zawory in-line stosowane pojedynczo lub w blokach

Dane techniczne

Funkcja zaworu5/2 monostabilny
Sposób uruchamianiaelektrycznie
Wielkość zaworu14 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)700 l/min
Pneumatyczne przyłącze roboczeG1/8
Ciśnienie robocze0.3 MPa
Ciśnienie robocze3 bar
KonstrukcjaZawór tłoczkowo-suwakowy
Sposób powrotusprężyna mechaniczna
Certyfikacjac UL us - Recognized (OL)
Jednostka certyfikującaUL MH19482
Stopień ochronyIP65
Średnica nominalna5.6 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Rodzaj sterowaniasterowanie pilotem
Przyłącze zasilania powietrzem pilotówwew.
Symbol00991003
Pokrycieprzekrycie dodatnie
Ciśnienie pilota0.3 MPa
Ciśnienie pilota3 bar
Praca na podciśnieniunie
Czas wyłączania26 ms
Czas włączania12 ms
Czas pracy ciągłej100%
Maks. dodatni impuls testowy przy sygnale 0700 µs
Maks. ujemny impuls testowy na 1 sygnale900 µs
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 5 wg ISO 14644-1
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Waga produktu58 g
Przyłącze elektryczneprzez elektryczny zawór pilotowy
Typ mocowaniana listwie przyłączeniowej
Przyłącze pneumatyczne 1G1/8
Przyłącze pneumatyczne 2G1/8
Przyłącze pneumatyczne 4G1/8
Przyłącze pneumatyczne 5G1/8
Interfejs pilotawg ISO 15218
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńHNBR
Materiał obudowyStop aluminium do przeróbki plastycznej

Parametry techniczne - Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo

Przyłącze pneumatyczne 4
G1/8
Pokrycie
przekrycie dodatnie
Sposób powrotu
sprężyna mechaniczna
Pneumatyczne przyłącze robocze
G1/8
Sposób uruchamiania
elektrycznie
Pozycja montażowa
dowolny
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Sposób uszczelnienia
miękki
Czas włączania
12 ms
Czas wyłączania
26 ms
Interfejs pilota
wg ISO 15218
Funkcja odpowietrzenia
z możliwością dławienia
Wielkość zaworu
14 mm
Certyfikat
c UL us - Recognized (OL)
Ciśnienie pilota
3 bar do 8 bar
Przyłącze pneumatyczne 5
G1/8
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Przyłącze pneumatyczne 2
G1/8
Przyłącze pneumatyczne 1
G1/8
Rodzaj sterowania
sterowanie pilotem
Waga produktu
58 g
Konstrukcja
Zawór tłoczkowo-suwakowy
Typ mocowania
opcjonalnie:na listwie przyłączeniowejPrzy pomocy otworów przelotowych
Średnica nominalna
5.6 mm
Czas pracy ciągłej
100%
Funkcja zaworu
5/2 monostabilny
Przyłącze elektryczne
przez elektryczny zawór pilotowy
Temperatura medium
-5 °C do 60 °C
Stopień ochrony
IP65z elektrycznym zaworem pilotowym i gniazdem wtykowym
Materiał uszczelnień
HNBRNBR
Temperatura otoczenia
-5 °C do 60 °C
Ciśnienie robocze
3 bar do 8 bar
Nr kat.
OT-FESTO095494

Pliki do pobrania - Elektrozawór VUVG-L14-M52-M-G18-P1 (8033530) serii VUVG - Festo

  • 0d13c9fb33a8cbec1ff8a4ed95a2420e.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
