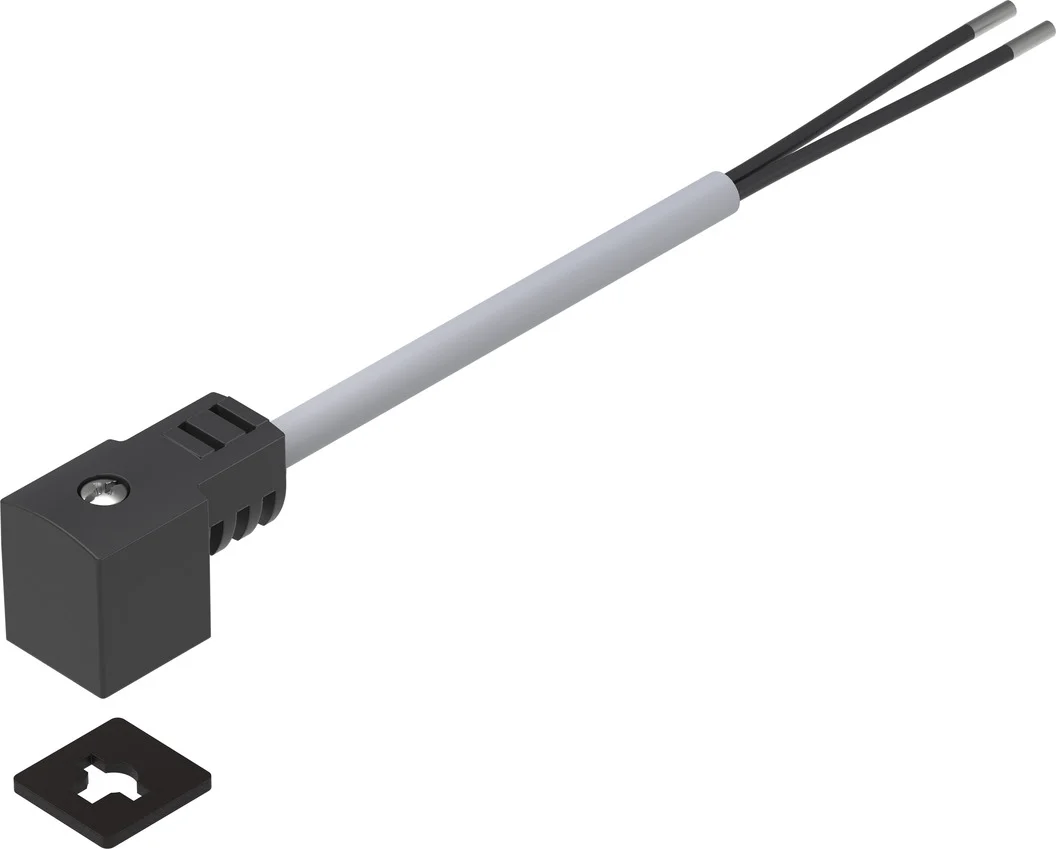

Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo
Festo

Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo

SKU: OT-FESTO079937 MPN: NEBV-C1SW2L-P-K-2.5-N-LE2-S9
Producent: Festo
Cena netto/szt. 79,03 zł
97,21 zł brutto/szt.
Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo
79,03 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Wskaźnik stanu sygnałuDioda LED żółta
Dodatkowe funkcjeObwód ochronny
Oznaczenie kablabez uchwytów na tabliczki
Częstotliwość połączeń50
Waga produktu120 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe, wąskie
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, informacja o wyjściu kablamożliwość obrócenia o 180deg
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy: typ C, wg EN 175301-803
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły2
Przyłącze elektryczne 1, rodzaj mocowaniana elektrozaworze za pomocą śruby centralnej M2,5
Przyłącze elektryczne 1, układ połączeń00995797
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył2
Przyłącze elektryczne 2, użyte piny/żyły2
Zakres napięcia roboczego DC20.4 V
Znamionowe napięcie robocze DC24 V
Dopuszczalne obciążenie prądowe przy 40degC6 A
Odporność na napięcie udarowe2.4 kV
Ochrona przed zmianą polaryzacjibipolarny
Przyłącze przewodu ochronnegobrak
Długość kabla2.5 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, ruchome ułożenie kabla52 mm
Średnica kabla5.2 mm
Tolerancja średnicy kabla+- 0,1 mm
Budowa kabla2 x 0,75 mm²
Przekrój znamionowy żyły przewodu0.75 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-20 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PU)
Kolor obudowyczarny
Materiał śrubStal nierdzewna
Materiał uszczelnieńHNBR
Materiał stykówStop miedzi ocynowany
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo

Nominalny przekrój przewodu
0.75 mm2
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
2
Podłączenie elektryczne 2, zajęta liczba pinów/żył
2
Obciążalność prądowa przy 40°C
6 A
Odporność na piki napięcia
2.4 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 52 mm
Średnica kabla
5.2 mm
Budowa kabla
2x0,75
Podłączenie elektryczne 1, sposób montażu
Na elektrozaworze z centralną śrubą M2,5
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
PVC
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał styków elektrycznych
Stop miedzi, ocynkowany
Materiał izolacji
PVC
Przyłącze uziemienia
Nie występuje
Wyświetlanie stanu sygnału
Żółta dioda LED
Przyłącze elektryczne 1, informacja o kierunku wyprowadzenia kabla
Możliwość obrotu o 180°
Tolerancja średnicy kabla
± 0,1 mm
Zakres napięcia roboczego DC
20.4 ... 26.4 V
Materiał uszczelnień
HNBR
Stopień ochrony
IP65, IP67
Długość kabla
2.5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PU)
Zabezpieczenie przed odwrotną polaryzacją
bipolarny
Materiał śrub
Stal szlachetna
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Waga produktu
120 g
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Temperatura otoczenia
-20 ... 70 °C
Dodatkowe funkcje
Obwód ochronny
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe, wąskie
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Schemat podłączenia typu C wg EN175301-803
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
2
Nr kat.
OT-FESTO079937

Pliki do pobrania - Kabel łączący NEBV-C1SW2L-P-K-2.5-N-LE2-S9 (8032623) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 8032623datasheet.pdf Pobierz
