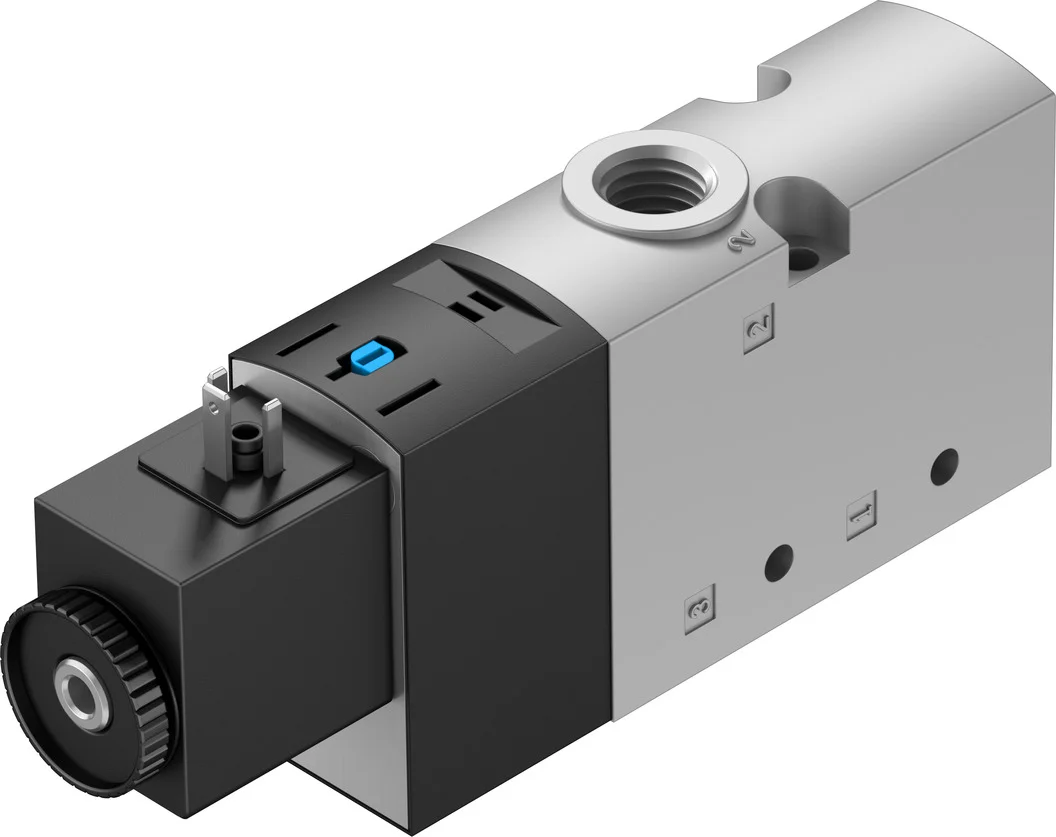

Elektrozawór VUVS-L25-M32C-MD-G14-F8-1B2 (575481) serii VUVS - Festo
SKU: OT-FESTO050687
MPN: VUVS-L25-M32C-MD-G14-F8-1B2
Producent:
Festo
Cena netto/szt.
434,16 zł
534,02 zł
brutto/szt.
Opis produktu - Elektrozawór VUVS-L25-M32C-MD-G14-F8-1B2 (575481) serii VUVS - Festo
Udoskonalona wersja sprawdzonego zaworu "Tiger", który jest produkowany z powodzenem od około 40 lat. Dzięki prostej konstrukcji, opartej na tej samej zasadzie działania, jest jeszcze bardziej wytrzymały i znajduje zastosowanie w wielu aplikacjach - a do tego jest dostępny w korzystnej cenie.
- Zawór uniwersalny, trwały o dużej żywotności
- Ekonomiczny bez ograniczeń wydajności
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 26.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Klasyfikacja morska | patrz certyfikat |
| Jednostka certyfikująca | DNVGL-TAA000011J |
| Stopień ochrony | IP65 |
| Średnica nominalna | 6.3 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991041 |
| Pokrycie | przekrycie dodatnie |
| Wartość b | 0.3 |
| Wartość C | 4.8 l/sbar |
| Czas wyłączania | 40 ms |
| Czas włączania | 11 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 2000 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3600 µs |
| Parametry cewki | 24 V DC: 3,3 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 297 g |
| Przyłącze elektryczne | Kształt B |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał suwaka tłokowego | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór VUVS-L25-M32C-MD-G14-F8-1B2 (575481) serii VUVS - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Wartość-b
0.3
Wartość-C
4.8 l/sbar
Certyfikat
DNVGL-TAA000011J
Wielkość zaworu
26.5 mm
Wielkość nominalna
6.3 mm
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
40 ms
Czas przełączania przy włączaniu
11 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 000 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 600 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Przyłącze odpowietrzenia pilota 82
M5
Materiał tłoczka suwakowego
Stop aluminium
Charakterystyka cewki
24 V DC: 3,3 W
Klasyfikacja morska
patrz certyfikat
Ciśnienie robocze
2.5 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Schemat podłączenia typu B wg EN175301-803, wg standardu przemysłowego (11 mm)
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, Lakierowana
Funkcja zaworu
3/2 zamknięty, monostabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
1 000 l/min
Materiał śrub
Stal ocynkowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
297 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Nr kat.
OT-FESTO050687
Pliki do pobrania - Elektrozawór VUVS-L25-M32C-MD-G14-F8-1B2 (575481) serii VUVS - Festo
- Karta katalogowa Pobierz
- 575481datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
