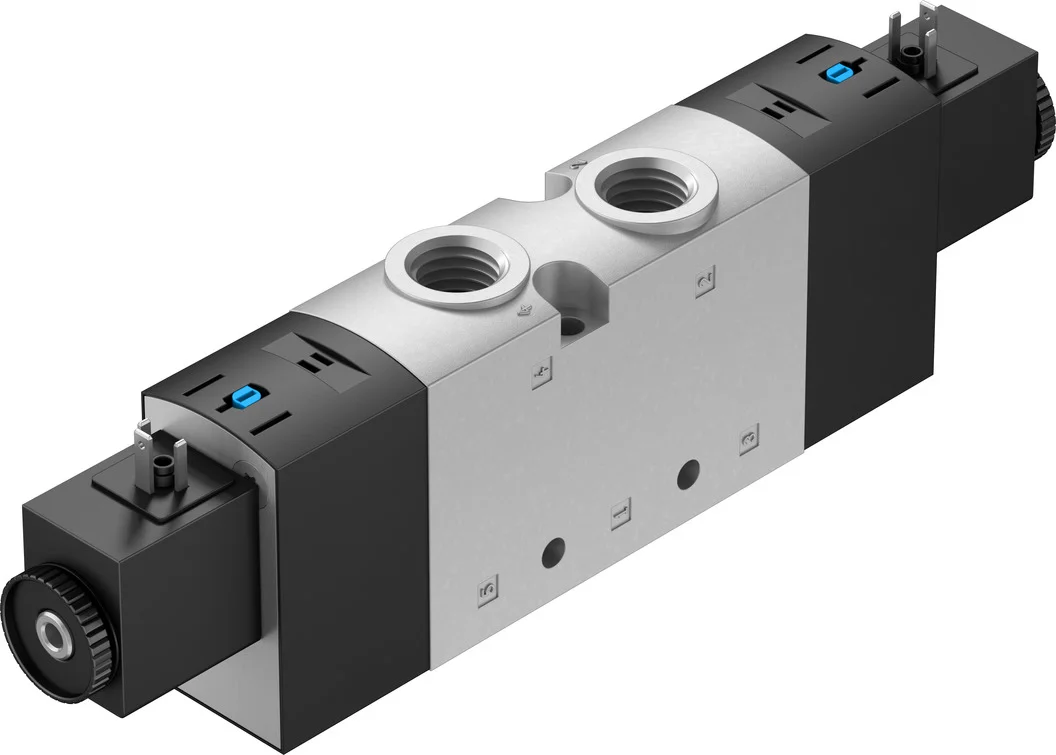

Elektrozawór VUVS-L30-P53E-MD-G38-F8-1B2 (575634) serii VUVS - Festo
SKU: OT-FESTO050840
MPN: VUVS-L30-P53E-MD-G38-F8-1B2
Producent:
Festo
Cena netto/szt.
783,81 zł
964,09 zł
brutto/szt.
Opis produktu - Elektrozawór VUVS-L30-P53E-MD-G38-F8-1B2 (575634) serii VUVS - Festo
Udoskonalona wersja sprawdzonego zaworu "Tiger", który jest produkowany z powodzenem od około 40 lat. Dzięki prostej konstrukcji, opartej na tej samej zasadzie działania, jest jeszcze bardziej wytrzymały i znajduje zastosowanie w wielu aplikacjach - a do tego jest dostępny w korzystnej cenie.
- Zawór uniwersalny, trwały o dużej żywotności
- Ekonomiczny bez ograniczeń wydajności
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 5/3 odpowietrzony |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 31 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1600 l/min |
| Pneumatyczne przyłącze robocze | G3/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna mechaniczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Klasyfikacja morska | patrz certyfikat |
| Jednostka certyfikująca | DNVGL-TAA000011J |
| Stopień ochrony | IP65 |
| Średnica nominalna | 8.1 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991036 |
| Pokrycie | przekrycie dodatnie |
| Wartość b | 0.4 |
| Wartość C | 7.1 l/sbar |
| Czas wyłączania | 74 ms |
| Czas włączania | 20 ms |
| Czas przełączania | 36 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 2000 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3600 µs |
| Parametry cewki | 24 V DC: 3,3 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 562 g |
| Przyłącze elektryczne | Kształt B |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał suwaka tłokowego | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, niklowana |
Parametry techniczne - Elektrozawór VUVS-L30-P53E-MD-G38-F8-1B2 (575634) serii VUVS - Festo
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G3/8
Przyłącze pneumatyczne 3
G3/8
Przyłącze pneumatyczne 4
G3/8
Przyłącze pneumatyczne 5
G3/8
Wartość-b
0.4
Wartość-C
7.1 l/sbar
Certyfikat
DNVGL-TAA000011J
Wielkość zaworu
31 mm
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj uszczelnienia
Miękkie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
74 ms
Czas przełączania przy włączaniu
20 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 000 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 600 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Przyłącze odpowietrzenia pilota 82
M5
Materiał tłoczka suwakowego
Stop aluminium
Charakterystyka cewki
24 V DC: 3,3 W
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
36 ms
Normalny przepływ nominalny
1 600 l/min
Ciśnienie robocze
2.5 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Schemat podłączenia typu B wg EN175301-803, wg standardu przemysłowego (11 mm)
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, Lakierowana
Funkcja zaworu
5/3 odpowietrzony
Czas pracy ciągłej
100 %
Klasyfikacja morska
patrz certyfikat
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śrub
Stal, niklowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
562 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
8.1 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO050840
Pliki do pobrania - Elektrozawór VUVS-L30-P53E-MD-G38-F8-1B2 (575634) serii VUVS - Festo
- Karta katalogowa Pobierz
- 575634datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
