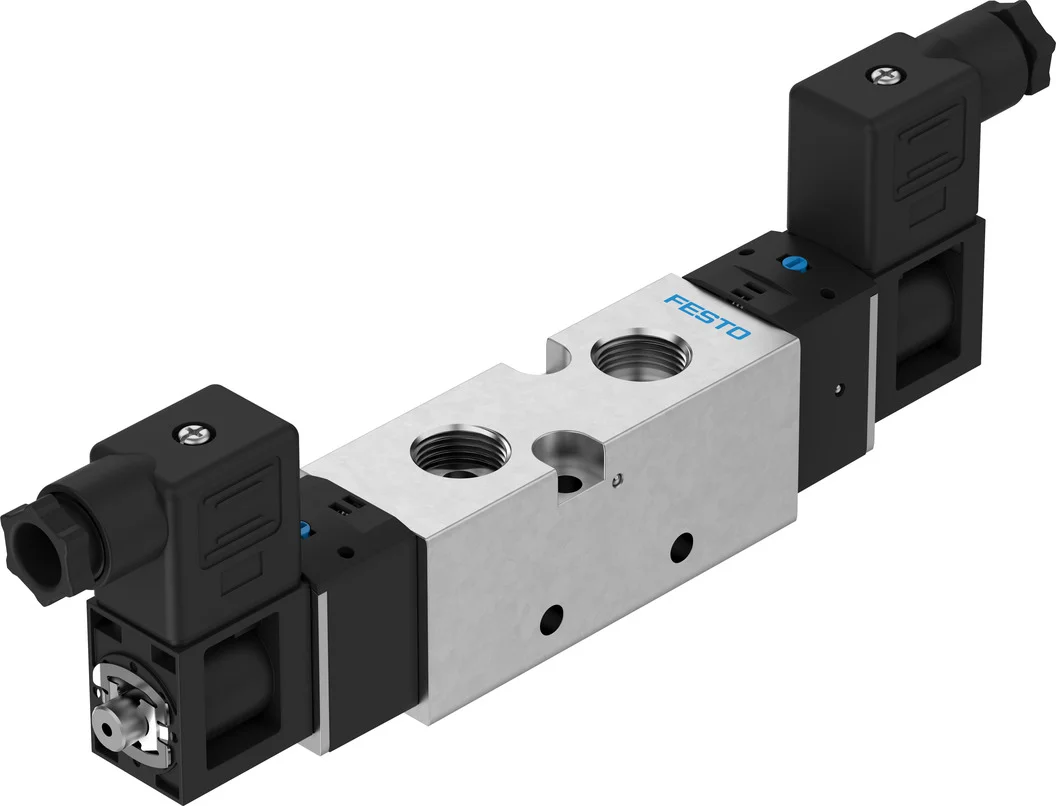

Elektrozawór VUVS-LK30-B52-D-G38-1B2+GL-S (8060311) serii VUVS - Festo
SKU: OT-FESTO080405
MPN: VUVS-LK30-B52-D-G38-1B2+GL-S
Producent:
Festo
Cena netto/szt.
460,19 zł
566,03 zł
brutto/szt.
Opis produktu - Elektrozawór VUVS-LK30-B52-D-G38-1B2+GL-S (8060311) serii VUVS - Festo
Udoskonalona wersja sprawdzonego zaworu "Tiger", który jest produkowany z powodzenem od około 40 lat. Dzięki prostej konstrukcji, opartej na tej samej zasadzie działania, jest jeszcze bardziej wytrzymały i znajduje zastosowanie w wielu aplikacjach - a do tego jest dostępny w korzystnej cenie.
- Zawór uniwersalny, trwały o dużej żywotności
- Ekonomiczny bez ograniczeń wydajności
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 31 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1600 l/min |
| Pneumatyczne przyłącze robocze | G3/8 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Stopień ochrony | IP65 |
| Średnica nominalna | 8.1 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991005 |
| Pokrycie | przekrycie dodatnie |
| Wartość b | 0.37 |
| Wartość C | 7.03 l/sbar |
| Czas przełączania | 10 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 2500 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 1100 µs |
| Parametry cewki | 24 V DC: 3,3 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 416 g |
| Przyłącze elektryczne | 3-pin |
| Średnica kabla | 6 mm |
| Przekrój znamionowy żyły przewodu | 0.5 mm² |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał suwaka tłokowego | Stop aluminium do przeróbki plastycznej |
Parametry techniczne - Elektrozawór VUVS-LK30-B52-D-G38-1B2+GL-S (8060311) serii VUVS - Festo
Wielkość zaworu
31 mm
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G3/8
Przyłącze pneumatyczne 3
G3/8
Przyłącze pneumatyczne 4
G3/8
Przyłącze pneumatyczne 5
G3/8
Wartość-b
0.37
Wartość-C
7.03 l/sbar
Średnica kabla
6 ... 8 mm
Nominalny przekrój przewodu
0.5 ... 1.5 mm2
Rodzaj uszczelnienia
Miękkie
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 500 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
1 100 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Materiał tłoczka suwakowego
Stop aluminium
Charakterystyka cewki
24 V DC: 3,3 W
Czas przełączania powrotnego
10 ms
Normalny przepływ nominalny
1 600 l/min
Ciśnienie robocze
1.5 ... 8 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65, Z gniazdem wtykowym, Zgodnie z IEC 60529
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
3-pin, Gniazdo wtykowe, Zaciski śrubowe
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 bistabilny
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.15 ... 0.8 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
416 g
Dopuszczalne wahania napięcia
+/- 10 %
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
8.1 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO080405
Pliki do pobrania - Elektrozawór VUVS-LK30-B52-D-G38-1B2+GL-S (8060311) serii VUVS - Festo
- Karta katalogowa Pobierz
- 8060311datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
