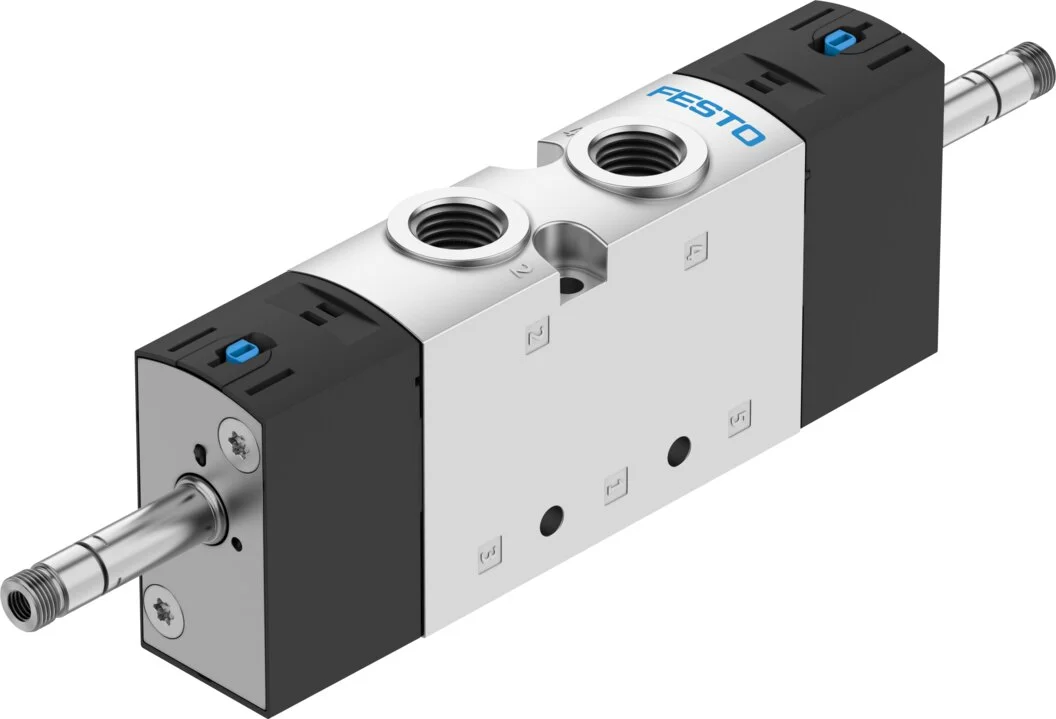

Elektrozawór VUVS-LT25-B52-D-N14-F8 (8035222) serii VUVS - Festo
SKU: OT-FESTO079953
Producent:
Festo
Cena netto/szt.
486,96 zł
598,96 zł
brutto/szt.
Opis produktu - Elektrozawór VUVS-LT25-B52-D-N14-F8 (8035222) serii VUVS - Festo
Udoskonalona wersja sprawdzonego zaworu "Tiger", który jest produkowany z powodzenem od około 40 lat. Dzięki prostej konstrukcji, opartej na tej samej zasadzie działania, jest jeszcze bardziej wytrzymały i znajduje zastosowanie w wielu aplikacjach - a do tego jest dostępny w korzystnej cenie.
- Zawór uniwersalny, trwały o dużej żywotności
- Ekonomiczny bez ograniczeń wydajności
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 26.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1000 l/min |
| Pneumatyczne przyłącze robocze | 1/4 NPT |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Konstrukcja | Gniazdo talerzowe |
| Certyfikacja | c UL us - Recognized (OL) |
| Średnica nominalna | 6.6 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995754 |
| Pokrycie | pokrycie ujemne |
| Wartość b | 0.2 |
| Wartość C | 4.6 l/sbar |
| Czas przełączania | 10 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2000 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3600 µs |
| Parametry cewki | Patrz cewka, na osobne zamówienie |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 310 g |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze odpowietrzania pilota 82 | 10-32 UNF-2B |
| Przyłącze odpowietrzania pilota 84 | 10-32 UNF-2B |
| Przyłącze pneumatyczne 1 | 1/4 NPT |
| Przyłącze pneumatyczne 2 | 1/4 NPT |
| Przyłącze pneumatyczne 3 | 1/4 NPT |
| Przyłącze pneumatyczne 4 | 1/4 NPT |
| Przyłącze pneumatyczne 5 | 1/4 NPT |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Elektrozawór VUVS-LT25-B52-D-N14-F8 (8035222) serii VUVS - Festo
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
1/4 NPT
Przyłącze pneumatyczne 2
1/4 NPT
Przyłącze pneumatyczne 3
1/4 NPT
Przyłącze pneumatyczne 4
1/4 NPT
Przyłącze pneumatyczne 5
1/4 NPT
Wartość-b
0.2
Wartość-C
4.6 l/sbar
Wielkość zaworu
26.5 mm
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj uszczelnienia
Miękkie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Underlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 000 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 600 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Przyłącze odpowietrzenia pilota 82
10-32 UNF-2B
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84
10-32 UNF-2B
Czas przełączania powrotnego
10 ms
Materiał śrub
Stal ocynkowana
Ciśnienie robocze
1.5 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, Lakierowana
Funkcja zaworu
5/2 bistabilny
Normalny przepływ nominalny
1 000 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.15 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Tarcza-gniazdo
Waga produktu
310 g
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
6.6 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO079953
Pliki do pobrania - Elektrozawór VUVS-LT25-B52-D-N14-F8 (8035222) serii VUVS - Festo
- fcff18b443283a489159cd4a80f5771c.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
