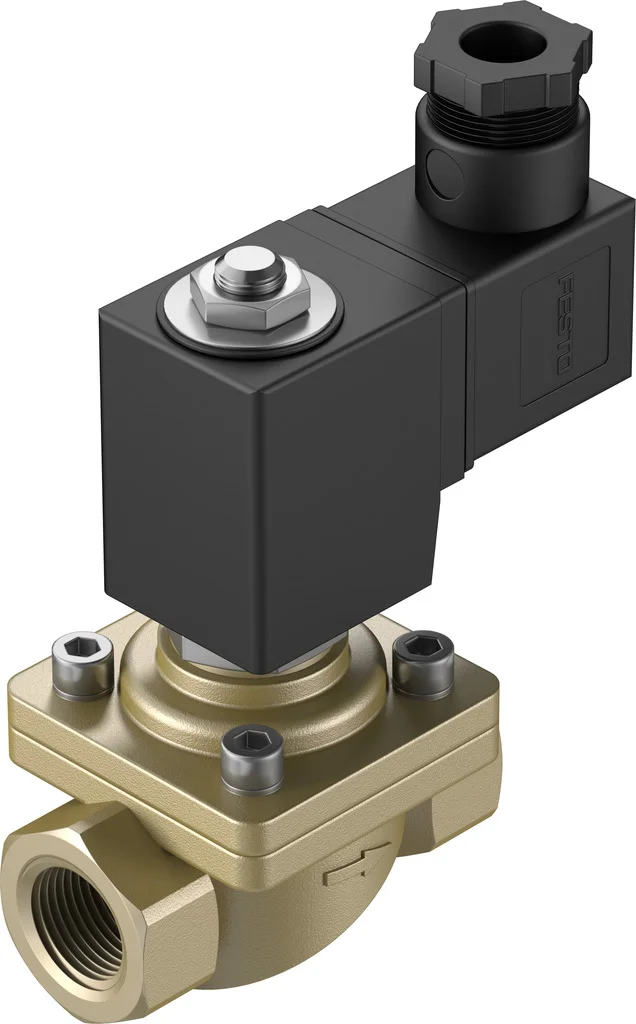

Elektrozawór VZWF-B-L-M22C-N12-135-E-2AP4-10 (1492272) serii VZWF - Festo
SKU: OT-FESTO037468
MPN: VZWF-B-L-M22C-N12-135-E-2AP4-10
Producent:
Festo
Cena netto/szt.
539,76 zł
663,90 zł
brutto/szt.
Opis produktu - Elektrozawór VZWF-B-L-M22C-N12-135-E-2AP4-10 (1492272) serii VZWF - Festo
Do stosowania również w zamkniętych obiegach mediów: zawory ze sterowaniem wymuszonym z serii VZWF za pomocą stosunkowo małych cewek sterują wysokimi wartościami ciśnienia przy dużych średnicach znamionowych.
- Duże przepływy
- Duże średnice znamionowe przy relatywnie małych cewkach
- Nie jest wymagana różnica ciśnień
- Możliwe też zastosowanie w technice podciśnieniowej
Dane techniczne
| Konstrukcja | Zawór membranowy |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | Magnes w pozycji pionowej |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze zaworu procesowego | 1/2 NPT |
| Przyłącze elektryczne | Kształt A |
| Średnica nominalna | 13.5 mm |
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Pomocnicze sterowanie ręczne | brak |
| Kierunek przepływu | jednokierunkowy |
| Medium | Sprężone powietrze wg ISO 8573-1:2010 [7:-:-] |
| Ciśnienie nominalne zaworu armaturowego PN | 40 |
| Różnica ciśnienia | 0 MPa |
| Różnica ciśnienia | 0 bar |
| Różnica ciśnienia | 0 psi |
| Parametry cewki | 110 V AC: 50/60 Hz, pobór mocy przy załączaniu 19,0 VA, moc podtrzymania 16,0 VA |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Symbol | 00992976 |
| Ciśnienie medium | 0 MPa |
| Ciśnienie medium | 0 bar |
| Ciśnienie medium | 0 psi |
| Maks. lepkość | 22 mm²/s |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Wielkość nieszczelności wg EN 12266-1 | A |
| Przepływ Kv | 2.5 m³/h |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2660 l/min |
| Czas włączania | 130 ms |
| Czas wyłączania | 180 ms |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Materiał obudowy | Odlew mosiężny |
| Numer materiału obudowy | CW617N |
| Materiał uszczelnień | EPDM |
| Materiał śrub | Stal wysokostopowa nierdzewna |
| Numer materiału śruby | 1.4301 |
| Waga produktu | 1000 g |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą niskonapięciową UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. urządzeń elektrycznych |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
Parametry techniczne - Elektrozawór VZWF-B-L-M22C-N12-135-E-2AP4-10 (1492272) serii VZWF - Festo
Przyłącze zaworu procesowego
1/2 NPT
Wielkość nominalna
13.5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
miękki
Kierunek przepływu
Jednokierunkowy
Numer materiału dla obudowy
CW617N
Pomocnicze ręczne uruchamianie
Brak
Czas przełączania przy wyłączaniu
180 ms
Czas przełączania przy włączaniu
130 ms
Charakterystyka cewki
110 V AC: 50/60 Hz, moc przełączana 19 VA, moc podtrzymania 16 VA
Dopuszczalne wahania napięcia
+/- 10 %
Medium
Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Gazy obojętne, Olej mineralny, Woda, ciecze obojętne, Inne media na zapytanie
Ciśnienie znamionowe zaworu procesowego
40
Ciśnienie medium
0 ... 10 bar
Maks. lepkość
22 mm2/s
Zakres przecieku zgodny z EN 12266-1
A
Przepływ Kv
2.5 m3/h
Numer materiału, śruba
1.4301
Pozycja montażowa
Magnes w pozycji pionowej
Typ mocowania
Instalacja na przewodach
Materiał uszczelnień
EPDM
Sposób montażu
Zabudowa w linii
Stopień ochrony
IP65
Temperatura medium
-10 ... 80 °C
Przyłącze elektryczne
Schemat podłączenia typu A wg EN175301-803, Wtyczka, Wg EN 175301-803, Czworokątna konstrukcja
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Odlew mosiężny
Funkcja zaworu
2/2 zamknięty, monostabilny
Temperatura otoczenia
-10 ... 35 °C
Normalny przepływ nominalny
2 660 l/min
Różnica ciśnień
0 bar
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Magnet standing
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór membranowy sterowany wymuszeniowo
Waga produktu
1 000 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć
Nr kat.
OT-FESTO037468
Pliki do pobrania - Elektrozawór VZWF-B-L-M22C-N12-135-E-2AP4-10 (1492272) serii VZWF - Festo
- D15000100123426.PDF Pobierz
- 1492272datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
