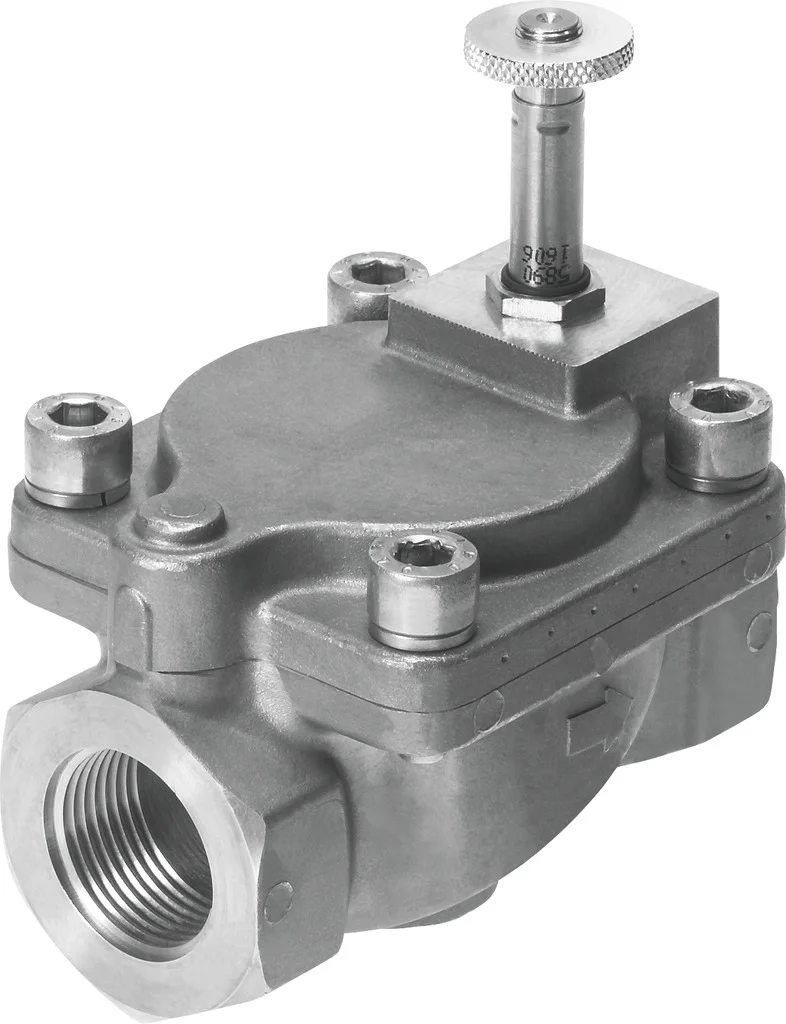

Elektrozawór VZWM-L-M22C-G2-F5-R1 (546169) serii VZWM - Festo
SKU: OT-FESTO025003
MPN: VZWM-L-M22C-G2-F5-R1
Producent:
Festo
Cena netto/szt.
5 428,61 zł
6 677,19 zł
brutto/szt.
Opis produktu - Elektrozawór VZWM-L-M22C-G2-F5-R1 (546169) serii VZWM - Festo
Zawór gniazdowy z uszczelnieniem membranowym może być używany w wielu zastosowaniach do sterowania przepływem powietrza lub wody.
- Wykonanie z odlewu mosiądzu lub stali szlachetnej
- Przyłącze elektryczne za pomocą cewek
- Szeroka oferta cewek
- Cewkę można zamówić oddzielnie
Dane techniczne
| Konstrukcja | Zawór membranowy |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | Najlepiej w pozycji pionowej |
| Typ mocowania | Instalacja na przewodach |
| Przyłącze zaworu procesowego | G2 |
| Przyłącze elektryczne | Cewka typ MH-... , cewka zamawiana jako osprzęt |
| Średnica nominalna | 50 mm |
| Funkcja zaworu | 2/2 zamknięty monostabilny |
| Kierunek przepływu | jednokierunkowy |
| Medium | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Ciśnienie medium w postaci płynnej | 0.7 bar |
| Ciśnienie medium w postaci gazowej | 0.7 bar |
| Różnica ciśnienia | 0.7 bar |
| Rodzaj sterowania | sterowanie pilotem |
| Symbol | 00995681 |
| Maks. lepkość | 22 mm²/s |
| Temperatura medium | -10 degC |
| Temperatura mediów płynnych | 5 degC |
| Temperatura otoczenia | -10 degC |
| Przepływ Kv | 39 m³/h |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 31000 l/min |
| Czas włączania | 62 ms |
| Czas reakcji "on" dla mediów ciekłych | 2100 ms |
| Czas wyłączania | 21 ms |
| Czas przełączania, media płynne | 2800 ms |
| Wartość b | 0.68 |
| Wartość C | 110 l/sbar |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-strefa III |
| Materiał obudowy | Odlew ze stali szlachetnej |
| Numer materiału obudowy | 1.4581 |
| Materiał uszczelnień | NBR |
| Materiał rurki głowicy magnetycznej | Stal wysokostopowa |
| Waga produktu | 3660 g |
| Znak CE (patrz deklaracja zgodności) | zgodne z dyrektywą UE w sprawie urządzeń ciśnieniowych |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dotyczącymi urządzeń ciśnieniowych |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
| Maks. moment dokręcenia śruby pokrywy | 30 Nm |
| Maks. moment dokręcenia gwintu przyłącza | 620 Nm |
| Maks. moment dokręcenia mocowania cewki | 2 Nm |
Parametry techniczne - Elektrozawór VZWM-L-M22C-G2-F5-R1 (546169) serii VZWM - Festo
Ciśnienie robocze zaworu procesowego dla mediów płynnych
0.7 ... 6 bar
Wartość-b
0.68
Wartość-C
110 l/sbar
Numer materiału dla obudowy
1.4581
Czas przełączania przy wyłączaniu
21 ms
Czas przełączania przy włączaniu
62 ms
Przyłącze zaworu procesowego
G2
Medium
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętneWodaCiecze neutralne
Maks. lepkość
22 mm2/s
Przepływ Kv
39 m3/h
Kierunek przepływu
jednokierunkowy
Ciśnienie robocze zaworu procesowego dla mediów gazowych
0.7 ... 10 bar
Temperatura medium ciekłego
5 ... 50 °C
Czas załączania dla mediów ciekłych
2 100 ms
Czas wyłączania dla mediów ciekłych
2 800 ms
Materiał rurki twornika
Stal wysokostopowa
Maks. moment dokręcenia śruby w pokrywie
30 Nm
Maks. moment dokręcający dla gwintu przyłączeniowego
620 Nm
Maks. moment dokręcenia mocowania cewki
2 Nm
Pozycja zabudowy
Preferowany w pozycji pionowej
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Cewka typ MH-- , cewka zamawiana jako osprzęt
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Odlew ze stali szlachetnej
Funkcja zaworu
2/2 zamknięty, monostabilny
Normalny przepływ nominalny
31 000 l/min
Różnica ciśnień
0.7 bar
Temperatura otoczenia
-10 ... 60 °C
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Konstrukcja
Zawór membranowysterowanie pilotem
Waga produktu
3 660 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Urządzenia ciśnieniowe
Wielkość nominalna
50 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Nr kat.
OT-FESTO025003
Pliki do pobrania - Elektrozawór VZWM-L-M22C-G2-F5-R1 (546169) serii VZWM - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
