Cena netto/szt.
1 375,50 zł
1 691,87 zł
brutto/szt.
.png)

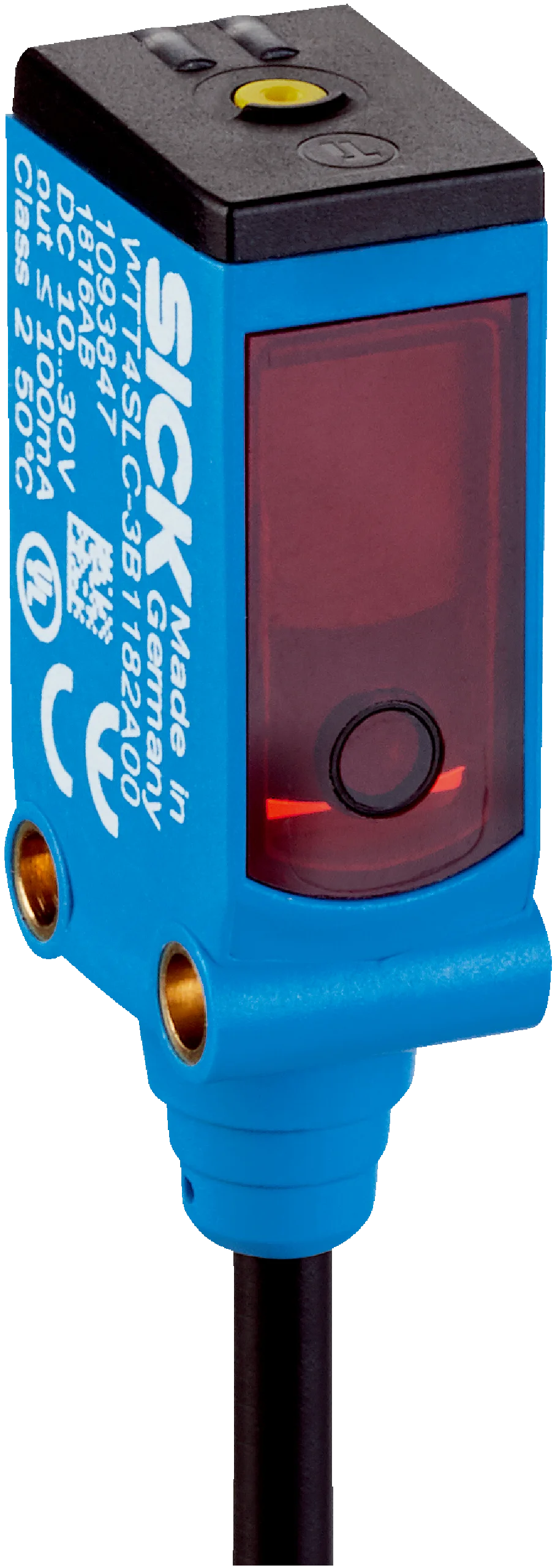

Opis produktu - Fotoprzekaźnik (1097191) serii PowerProx - SICK
Cechy
| Zasada działania | Fotoprzekaźnik odbiciowy | |||||||||||||
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |||||||||||||
| Wymiary (szer. x wys. x głęb.) | 12,2 mm x 41,8 mm x 17,3 mm | |||||||||||||
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |||||||||||||
| Maks. zasięg wykrywania | 50 mm ... 1.300 mm 1) | |||||||||||||
| Zasięg wykrywania | 100 mm ... 1.300 mm 2) | |||||||||||||
| ||||||||||||||
| Rodzaj światła | Widzialne światło czerwone | |||||||||||||
| Nadajnik światła | Laser 6) | |||||||||||||
| Rozmiar plamki świetlnej (odległość) | Ø 4 mm (1.000 mm) | |||||||||||||
| Długość fali | 658 nm | |||||||||||||
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |||||||||||||
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in, IO-Link | |||||||||||||
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki |
1) Materiał pomiarowy o współczynniku remisji 6 ... 90% (w odniesieniu do wzorca bieli DIN 5033).
2) Regulowana.
3) Odpowiada 1 σ.
4) Patrz charakterystyki powtarzalności.
5) Współczynnik remisji 6% ... 90%.
6) Średnia żywotność 50 000 godz. przy T U = +25°C.
Mechanika/elektryka
| Napięcie zasilające U B | 10 V DC ... 30 V DC 1) |
| Tętnienia resztkowe | < 5 V ss 2) |
| Pobór prądu | 25 mA 3) |
| Wyjście przełączające | Push-Pull: PNP/NPN |
| Funkcja wyjścia | Ustawienia fabryczne: styk 2 / biały (MF): styk normalnie otwarty NPN (załączany przez światło), styk normalnie zamknięty PNP (załączany przez ciemność), styk 4 / czarny (QL1 / C): styk normalnie zamknięty NPN (załączany przez ciemność), styk normalnie otwarty PNP (załączany przez światło), IO-Link |
| Tryb przełączania | Dunkel-/hellschaltend |
| Prąd wyjściowy I maks. | ≤ 50 mA |
| Czas odpowiedzi | ≤ 5 ms 4) |
| Częstotliwość przełączania | 100 Hz 5) |
| Wejście | MF in = programowalne wejście wielofunkcyjne |
| Typ przyłącza | Przewód, 4-żyłowy, 2 m |
| Przekrój poprzeczny przewodu | 0,14 mm² |
| Średnica przewodu | Ø 3,4 mm |
| Układy zabezpieczające | A 6) B 7) D 8) |
| Klasa ochrony | III |
| Masa | 10 g |
| Materiał obudowy | Tworzywo sztuczne, MABS, ABS |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA |
| Stopień ochrony | IP67 |
| Temperatura otoczenia podczas pracy | –40 °C ... +50 °C 9) |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C |
| Czas nagrzewania | < 10 min 10) |
| Czas inicjalizacji | < 300 ms |
| Nr pliku UL | E181493 |
1) Wartości graniczne. Praca w sieci zabezpieczonej przed zwarciem maks. 8A.
2) Nie może być wyższa ani niższa od podanych tolerancji U V .
3) Bez obciążenia.
4) Czas biegu sygnału przy obciążeniu rezystancyjnym.
5) Przy relacji światło/ciemność 1:1.
6) A = przyłącza U V z zabezpieczeniem przed zmianą biegunowości.
7) B = wyjścia z zabezpieczeniem przed zmianą biegunowości.
8) D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
9) Od T u = 45°C dozwolony jest maks. prąd wyjściowy I max = 50mA.
10) Poniżej T u = –10°C wymagany jest czas nagrzewania.
Charakterystyka bezpieczeństwa technicznego
| MTTF D | 256 lat(a) |
| DC avg | 0 % |
| T M (okres użytkowania) | 20 lat(a) |
Interfejs komunikacyjny
| Interfejs komunikacyjny | IO-Link V1.1 |
| Interfejs komunikacyjny – szczegóły | COM3 (230,4 kBaud) |
| Czas cyklu | 0,8 ms |
| Długość danych procesowych | 4 Byte |
| Struktura danych procesowych | Bit 0 = sygnał przełączający Q L1 Bit 1 = sygnał przełączający Q L2 Bit 2 = sygnał detekcji Qint.1 Bit 3 = sygnał detekcji Qint.2 Bit 4 = sygnał detekcji Qint.3 Bit 5 = sygnał detekcji Qint.4 Bit 6 = sygnał detekcji Qint.5 Bit 7 = sygnał detekcji Qint.6 Bit 8 = sygnał detekcji Qint.7 Bit 9 = sygnał detekcji Qint.8 Bit 10 ... 15 = puste Bit 16 ... 31 = wartość odległości |
| VendorID | 26 |
| DeviceID HEX | 0x80021D |
| DeviceID DEC | 8389149 |
Smart Task
| Oznaczenie Smart Task | Logika podstawowa | |||||
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza | |||||
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) | |||||
| Inwerter | Tak | |||||
|
Diagnostyka
| ||||
| Status urządzenia | Tak | |||
| Licznik roboczogodzin | Tak |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| IO-Link | ✔ |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270904 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 6.0 | 27270904 |
| ECLASS 6.2 | 27270904 |
| ECLASS 7.0 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 8.1 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Parametry techniczne - Fotoprzekaźnik (1097191) serii PowerProx - SICK
Nr kat.
OC-SICK017251
Pliki do pobrania - Fotoprzekaźnik (1097191) serii PowerProx - SICK
- dataSheet_WTT4SLC-3B1162A00_1097191_pl.pdf Pobierz
