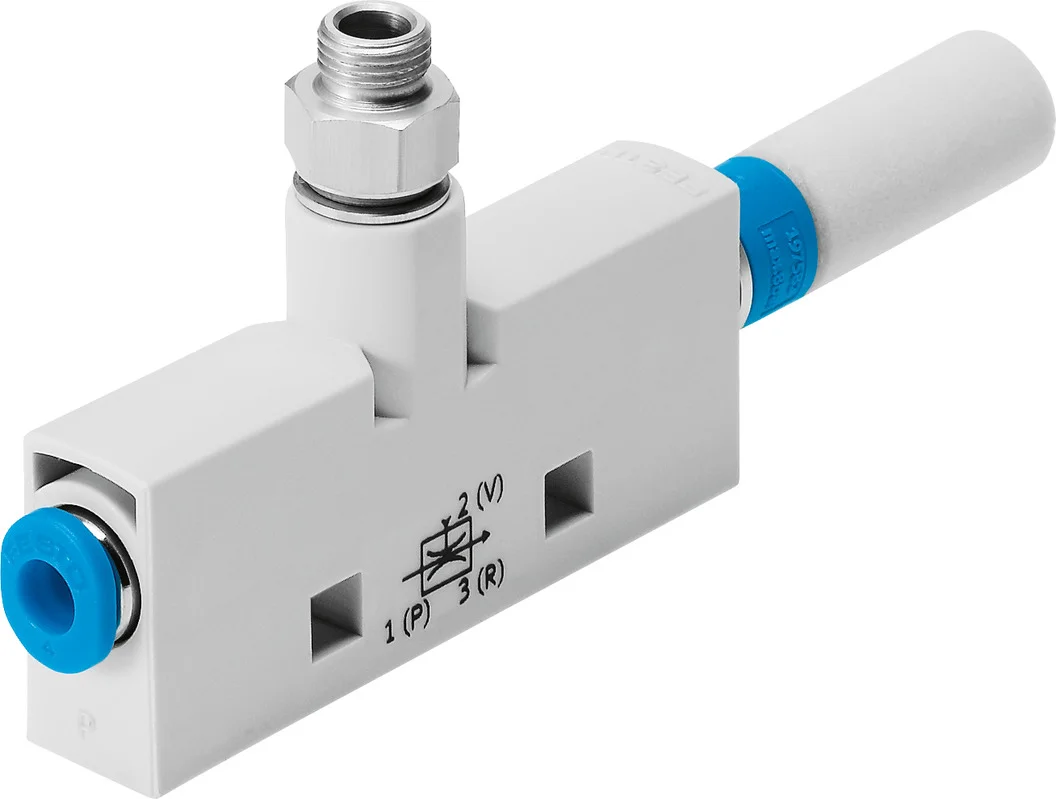

Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo
Festo

Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo

SKU: OT-FESTO027996 MPN: VN-10-H-T4-PQ2-VA5-RO2
Producent: Festo
Cena netto/szt. 339,70 zł
417,83 zł brutto/szt.
Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo
339,70 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo

  • Możliwość zastosowania bezpośrednio w obszarze roboczym
  • Dostępne jako typ prosty (inline: port podciśnienia w linii z portem zasilania) lub w kształcie litery T (standard: port podciśnienia pod kątem 90 do portu zasilania)
  • Kompaktowy i ekonomiczny
  • Niewymagająca konserwacji eksploatacja i obniżony poziom ciśnienia akustycznego dzięki zintegrowanemu, otwartemu tłumikowi
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Średnica nominalna dyszy Lavala0.95 mm
Szerokość modułu18 mm
Konstrukcja tłumika hałasuotwarty
Pozycja montażudowolny
Charakterystyka eżektorawysokie podciśnienie
Zintegrowana funkcjaTłumik hałasu, otwarty
KonstrukcjaKształt T
Symbol00991489
Ciśnienie robocze dla maks. szybkości wysysania3.1 bar
Ciśnienie robocze1 bar
Ciśnienie robocze dla maks. podciśnienia4.5 bar
Maks. podciśnienie89 %
Nominalne ciśnienie robocze6 bar
Maks. szybkość wysysania w odniesieniu do atmosfery25 l/min
Czas napowietrzania przy nominalnym ciśnieniu roboczym1.1 s
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwa
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III
Temperatura medium0 degC
Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym71 dB(A)
Temperatura otoczenia0 degC
Maks. moment dokręcenia0.5 Nm
Waga produktu42 g
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczne 1QS-6
Przyłącze pneumatyczne 3Tłumik hałasu, otwarty
Przyłącze podciśnieniaG1/4
Materiał gwintu przyłączeniowegoStop aluminium do przeróbki plastycznej
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał dyszyPolioksymetylen
Materiał obudowyWzmocniony POM
Materiał tłumika hałasuAluminiowy odlew ciśnieniowy
Materiał dyszy wypływowejStop aluminium do przeróbki plastycznej
Materiał złączaMosiądz

Parametry techniczne - Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo

Poziom ciśnienia akustycznego przy znamionowym ciśnieniu roboczym
71 dB(A)
Przyłącze pneumatyczne 3
Otwarty tłumik hałasu
Przyłącze podciśnienia
G1/4
Raster
18 mm
Charakterystyka generatora podciśnienia
Wysokie podciśnienie, Standard
Zintegrowane funkcje
Otwarty tłumik hałasu
Ciśnienie robocze dla maks. przepływu wysysania
3.1 bar
Maks. zakres wysysania w odniesieniu do atmosfery
25 l/min
Czas napowietrzania przy nominalnym ciśnieniem roboczym
1.1 s
Przyłącze pneumatyczne 1
QS-6
Materiał gwintu przyłączeniowego
Stop aluminium
Materiał dyszy odbiorczej
POM
Materiał dyszy nadawczej
Stop aluminium
Materiał złącza
Mosiądz, Niklowanie
Konstrukcja tłumika hałasu
Normalnie otwarty
Ciśnienie robocze dla maks. podciśnienia
4.5 bar
Maks. podciśnienie
89 %
Materiał tłumika hałasu
Aluminium-odlew ciśnieniowy, POM, PU-Piana
Ciśnienie robocze
1 ... 8 bar
Temperatura otoczenia
0 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu
Temperatura medium
0 ... 60 °C
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Wzmocniony POM
Średnica nominalna dyszy Lavala
0.95 mm
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Kształt T
Waga produktu
42 g
Maks. moment dokręcający
0.5 Nm
Nominalne ciśnienie robocze
6 bar
Nr kat.
OT-FESTO027996

Pliki do pobrania - Generator podciśnienia VN-10-H-T4-PQ2-VA5-RO2 (549252) serii VN - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
