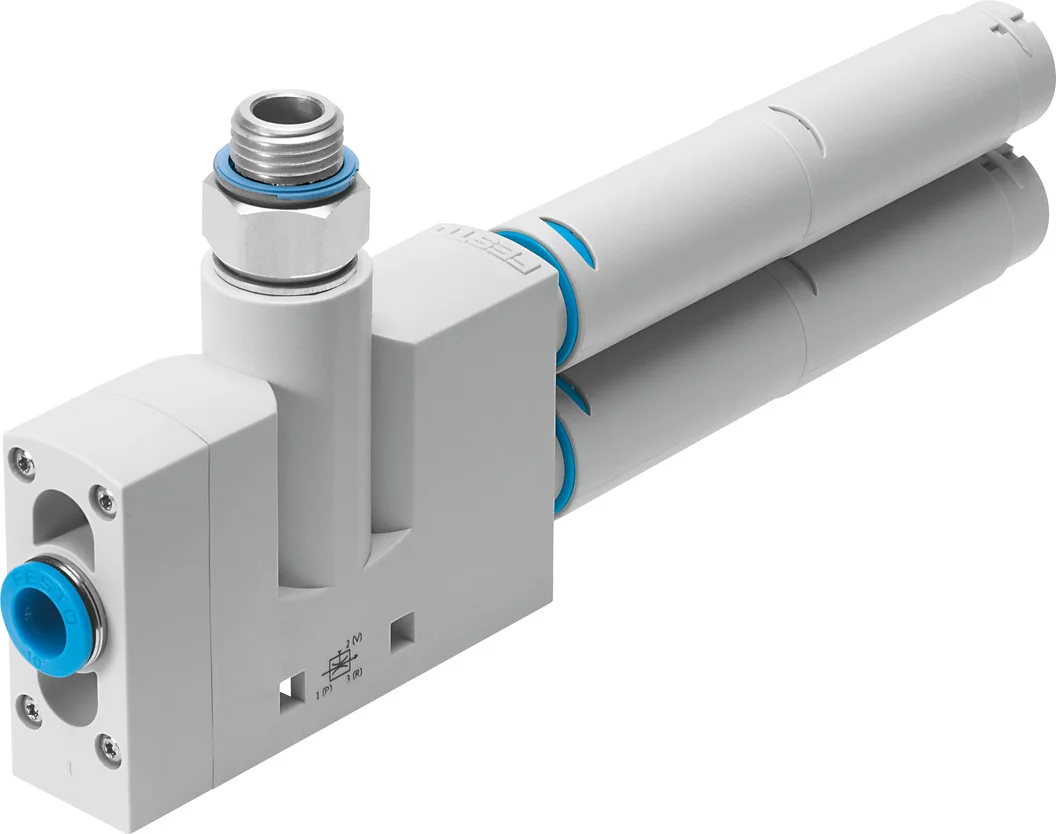

Generator podciśnienia VN-30-H-T6-PQ4-VA5-RO2 (526146) serii VN - Festo
SKU: OT-FESTO021284
MPN: VN-30-H-T6-PQ4-VA5-RO2
Producent:
Festo
Cena netto/szt.
992,82 zł
1 221,17 zł
brutto/szt.
Opis produktu - Generator podciśnienia VN-30-H-T6-PQ4-VA5-RO2 (526146) serii VN - Festo
- Możliwość zastosowania bezpośrednio w obszarze roboczym
- Dostępne jako typ prosty (inline: port podciśnienia w linii z portem zasilania) lub w kształcie litery T (standard: port podciśnienia pod kątem 90 do portu zasilania)
- Kompaktowy i ekonomiczny
- Niewymagająca konserwacji eksploatacja i obniżony poziom ciśnienia akustycznego dzięki zintegrowanemu, otwartemu tłumikowi
- Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych
Dane techniczne
| Średnica nominalna dyszy Lavala | 3 mm |
| Szerokość modułu | 24 mm |
| Konstrukcja tłumika hałasu | otwarty |
| Pozycja montażu | dowolny |
| Charakterystyka eżektora | wysokie podciśnienie |
| Zintegrowana funkcja | Tłumik hałasu, otwarty |
| Konstrukcja | Kształt T |
| Symbol | 00991489 |
| Ciśnienie robocze dla maks. szybkości wysysania | 3 bar |
| Ciśnienie robocze | 1 bar |
| Ciśnienie robocze dla maks. podciśnienia | 3.7 bar |
| Maks. podciśnienie | 93 % |
| Nominalne ciśnienie robocze | 6 bar |
| Maks. szybkość wysysania w odniesieniu do atmosfery | 186 l/min |
| Czas napowietrzania przy nominalnym ciśnieniu roboczym | 0.1 s |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Praca z olejonym powietrzem nie jest możliwa |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | 0 degC |
| Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym | 78 dB(A) |
| Temperatura otoczenia | 0 degC |
| Maks. moment dokręcenia | 0.8 Nm |
| Waga produktu | 189 g |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Przyłącze pneumatyczne 1 | QS-10 |
| Przyłącze pneumatyczne 3 | Tłumik hałasu, otwarty |
| Przyłącze podciśnienia | G1/4 |
| Materiał gwintu przyłączeniowego | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał dyszy | Polioksymetylen |
| Materiał obudowy | Wzmocniony POM |
| Materiał tłumika hałasu | Aluminiowy odlew ciśnieniowy |
| Materiał dyszy wypływowej | Stop aluminium do przeróbki plastycznej |
| Materiał złącza | Mosiądz |
Parametry techniczne - Generator podciśnienia VN-30-H-T6-PQ4-VA5-RO2 (526146) serii VN - Festo
Poziom ciśnienia akustycznego przy znamionowym ciśnieniu roboczym
78 dB(A)
Przyłącze pneumatyczne 3
Otwarty tłumik hałasu
Przyłącze podciśnienia
G1/4
Raster
24 mm
Charakterystyka generatora podciśnienia
Wysokie podciśnienie, Standard
Zintegrowane funkcje
Otwarty tłumik hałasu
Ciśnienie robocze dla maks. przepływu wysysania
3 bar
Maks. zakres wysysania w odniesieniu do atmosfery
186 l/min
Czas napowietrzania przy nominalnym ciśnieniem roboczym
0.1 s
Przyłącze pneumatyczne 1
QS-10
Materiał gwintu przyłączeniowego
Stop aluminium
Materiał dyszy odbiorczej
POM
Materiał dyszy nadawczej
Stop aluminium
Materiał złącza
Mosiądz, Niklowanie
Konstrukcja tłumika hałasu
Normalnie otwarty
Ciśnienie robocze dla maks. podciśnienia
3.7 bar
Maks. podciśnienie
93 %
Materiał tłumika hałasu
Aluminium-odlew ciśnieniowy, POM, PU-Piana
Ciśnienie robocze
1 ... 8 bar
Temperatura otoczenia
0 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy osprzętu
Temperatura medium
0 ... 60 °C
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Wzmocniony POM
Średnica nominalna dyszy Lavala
3 mm
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Kształt T
Waga produktu
189 g
Maks. moment dokręcający
0.8 Nm
Nominalne ciśnienie robocze
6 bar
Nr kat.
OT-FESTO021284
Pliki do pobrania - Generator podciśnienia VN-30-H-T6-PQ4-VA5-RO2 (526146) serii VN - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
