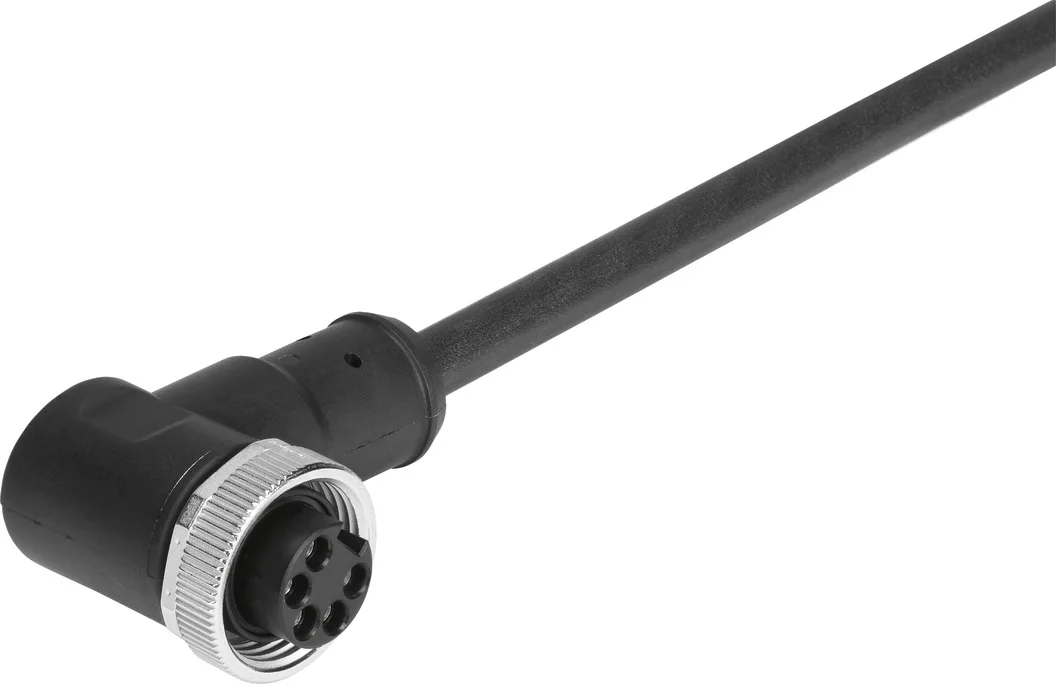

Gniazdo wtykowe do zasilania NEBU-G78W5-K-2-N-LE5 (573855) serii NEBU - Festo
SKU: OT-FESTO035140
MPN: NEBU-G78W5-K-2-N-LE5
Producent:
Festo
Cena netto/szt.
302,46 zł
372,03 zł
brutto/szt.
Opis produktu - Gniazdo wtykowe do zasilania NEBU-G78W5-K-2-N-LE5 (573855) serii NEBU - Festo
Modułowy system kabli z nieograniczonymi możliwościami kombinacji gniazd wtykowych, długości i jakości kabli oraz wtyczek. Dostosowany do wszystkich urządzeń z wtyczkami M8 i M12, takich jak np. wyłączniki zbliżeniowe, wyłączniki ciśnieniowe, czujniki ciśnienia, transmitery ciśnienia, czujniki przepływu i inne.
- Do gwintu M8x1, kodowanie A wg EN 61076-2-104
- Do gwintu M12x1, kodowanie A wg EN 61076-2-101
- Montaż z jednej lub po obu stronach
- Wersje do zastosowań statycznych, standardowych, do prowadnic kabli i robotów
- Długość kabla 0,1 ... 30 m
- Z kablem PUR
- Temperatura otoczenia od -25 do +80degC
Dane techniczne
| W oparciu o normę | NFPA/T3.5.29 R1-2007 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Częstotliwość połączeń | 100 |
| Waga produktu | 680 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | okrągły |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | kątowe |
| Przyłącze elektryczne 1, informacja o wyjściu kabla | Gniazdo kablowe nie jest zgodne z normą przemysłową. Dopasowane do osłony ochronnej CPX. |
| Przyłącze elektryczne 1, technika przyłączeniowa | G7/8 kodowanie wg NFPA/T3.5.29 R1-2007 |
| Przyłącze elektryczne 1, liczba pinów/żył | 5 |
| Przyłącze elektryczne 1, użyte piny/żyły | 5 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, układ połączeń | 00995652 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 5 |
| Przyłącze elektryczne 2, użyte piny/żyły | 5 |
| Zakres napięcia roboczego DC | 0 V |
| Zakres napięcia roboczego AC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 9 A |
| Odporność na napięcie udarowe | 4 kV |
| Długość kabla | 2 m |
| Właściwości kabla | Standard |
| Warunki testowania kabla | Warunki testu na żądanie |
| Promień gięcia, kabel zainstalowany na stałe | 65 mm |
| Średnica kabla | 8.7 mm |
| Tolerancja średnicy kabla | +- 0,2 mm |
| Budowa kabla | 5 x 1,5 mm² |
| Przekrój znamionowy żyły przewodu | 1.5 mm² |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -20 degC |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą niskonapięciową UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. urządzeń elektrycznych |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 3 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | czarny |
| Materiał obudowy | TPE-U(PUR) |
| Kolor obudowy | czarny |
| Materiał śruby ryglującej | Mosiądz, niklowany |
| Materiał styków | Mosiądz pozłacany |
Parametry techniczne - Gniazdo wtykowe do zasilania NEBU-G78W5-K-2-N-LE5 (573855) serii NEBU - Festo
Budowa kabla
5x1,5
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
5
Podłączenie elektryczne 2, zajęta liczba pinów/żył
5
Obciążalność prądowa przy 40°C
9 A
Odporność na piki napięcia
4 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Średnica kabla
8.7 mm
Podłączenie elektryczne 1, sposób montażu
Screw lock
Nominalny przekrój przewodu
1.5 mm2
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Czarny
Kolor obudowy
Czarny
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Mosiądz pozłacany
Zakres napięcia roboczego AC
0 ... 300 V
Przyłącze elektryczne 1, informacja o kierunku wyprowadzenia kabla
Gniazdo kablowe nie jest zgodne z normą przemysłową. Dopasowane do osłony ochronnej CPX.
Tolerancja średnicy kabla
± 0,2 mm
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi urządzeń elektrycznych
Stopień ochrony
IP65, IP67
Długość kabla
2 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
W oparciu o normę
NFPA/T3.5.29 R1-2007
Waga produktu
680 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć
Promień gięcia, kabel zainstalowany na stałe
>= 65 mm
Zakres napięcia roboczego DC
0 ... 300 V
Temperatura otoczenia
-20 ... 80 °C
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
100
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
G7/8 kodowanie wg NFPA/T3.5.29 R1-2007
Podłączenie elektryczne 1, liczba pinów/żył
5
Podłączenie elektryczne 1, zajęta liczba pinów/żył
5
Nr kat.
OT-FESTO035140
Pliki do pobrania - Gniazdo wtykowe do zasilania NEBU-G78W5-K-2-N-LE5 (573855) serii NEBU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
