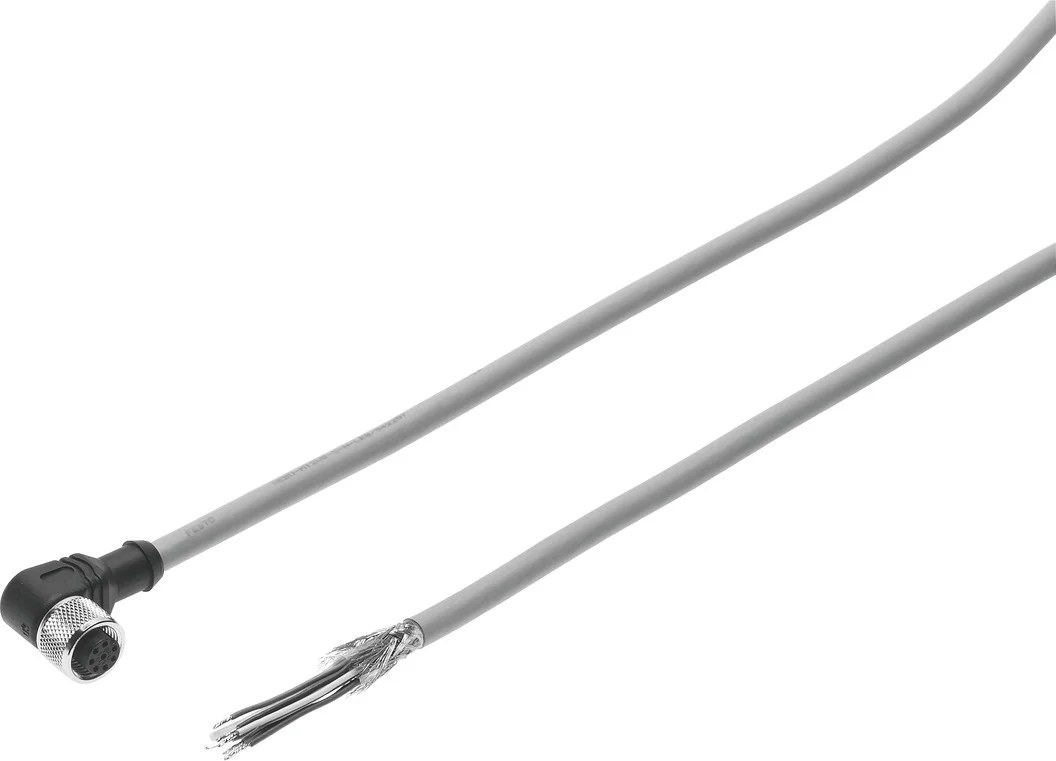

Gniazdo wtykowe z kablem NEBU-M12W8-K-2-N-LE8 (542256) serii NEBU - Festo
SKU: OT-FESTO028167
MPN: NEBU-M12W8-K-2-N-LE8
Producent:
Festo
Cena netto/szt.
236,85 zł
291,33 zł
brutto/szt.
Opis produktu - Gniazdo wtykowe z kablem NEBU-M12W8-K-2-N-LE8 (542256) serii NEBU - Festo
Modułowy system kabli z nieograniczonymi możliwościami kombinacji gniazd wtykowych, długości i jakości kabli oraz wtyczek. Dostosowany do wszystkich urządzeń z wtyczkami M8 i M12, takich jak np. wyłączniki zbliżeniowe, wyłączniki ciśnieniowe, czujniki ciśnienia, transmitery ciśnienia, czujniki przepływu i inne.
- Do gwintu M8x1, kodowanie A wg EN 61076-2-104
- Do gwintu M12x1, kodowanie A wg EN 61076-2-101
- Montaż z jednej lub po obu stronach
- Wersje do zastosowań statycznych, standardowych, do prowadnic kabli i robotów
- Długość kabla 0,1 ... 30 m
- Z kablem PUR
- Temperatura otoczenia od -25 do +80degC
Dane techniczne
| Spełnia normę | EN 61076-2-101 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Waga produktu | 125 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | okrągły |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | kątowe |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 8 |
| Przyłącze elektryczne 1, użyte piny/żyły | 8 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, kompatybilny typ montażu | Kompatybilny z obrotową/nieobrotową blokadą śrubową |
| Przyłącze elektryczne 1, układ połączeń | 00992265 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 8 |
| Przyłącze elektryczne 2, użyte piny/żyły | 8 |
| Zakres napięcia roboczego DC | 0 V |
| Zakres napięcia roboczego AC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 2 A |
| Odporność na napięcie udarowe | 0.8 kV |
| Ekranowanie | tak |
| Długość kabla | 2 m |
| Właściwości kabla | Standard |
| Promień gięcia, kabel zainstalowany na stałe | 32 mm |
| Promień gięcia, ruchome ułożenie kabla | 66 mm |
| Średnica kabla | 6.3 mm |
| Tolerancja średnicy kabla | +- 0,2 mm |
| Budowa kabla | 8 x 0,25 mm² |
| Przekrój znamionowy żyły przewodu | 0.25 mm² |
| Zakończenia żył | ocynowany |
| Stopień ochrony | IP67 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -25 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -5 degC |
| Znak CE (patrz deklaracja zgodności) | zgodnie z dyrektywą UE RoHS |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 3 |
| Informacja dotycząca stopnia zanieczyszczenia | w stanie zamontowanym |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | szary |
| Materiał obudowy | TPE-U(PUR) |
| Materiał śruby ryglującej | Mosiądz, chromowany |
| Materiał uszczelnień | NBR |
| Materiał styków | Stop miedzi, pozłacany |
| Materiał powłoki izolacyjnej | PP |
Parametry techniczne - Gniazdo wtykowe z kablem NEBU-M12W8-K-2-N-LE8 (542256) serii NEBU - Festo
Nominalny przekrój przewodu
0.25 mm2
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
8
Podłączenie elektryczne 2, zajęta liczba pinów/żył
8
Obciążalność prądowa przy 40°C
2 A
Odporność na piki napięcia
0.8 kV
Charakterystyka kabla
Standard
Promień gięcia, kabel zainstalowany elastycznie
>= 66 mm
Średnica kabla
6.3 mm
Budowa kabla
8x0,25, Ekranowany
Podłączenie elektryczne 2, funkcja
Controller side
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 80 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Materiał styków elektrycznych
Mosiądz pozłacany
Materiał izolacji
PP
Zakres napięcia roboczego AC
0 ... 30 V
Materiał nakrętki kołpakowej
Mosiądz, niklowany
Końce żył
Cynkowanie
Tolerancja średnicy kabla
± 0,2 mm
Zakres napięcia roboczego DC
0 ... 30 V
Materiał uszczelnień
NBR
Stopień ochrony
IP67
Długość kabla
2 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
EN 61076-2-101
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
125 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Promień gięcia, kabel zainstalowany na stałe
>= 32 mm
Temperatura otoczenia
-25 ... 80 °C
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
8
Podłączenie elektryczne 1, sposób montażu
Screw lock
Nr kat.
OT-FESTO028167
Pliki do pobrania - Gniazdo wtykowe z kablem NEBU-M12W8-K-2-N-LE8 (542256) serii NEBU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
