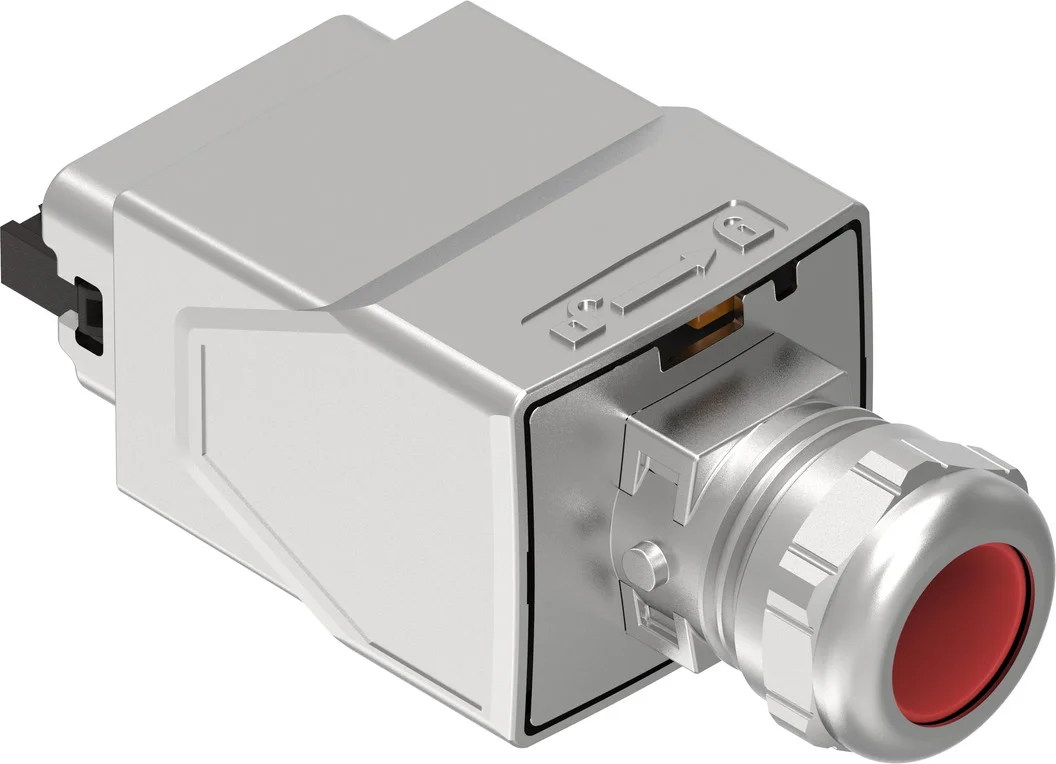

Gniazdo wtykowe do zasilania NECU-M-PPG5PP-C1-PN (5195383) serii NECU - Festo
SKU: OT-FESTO072497
MPN: NECU-M-PPG5PP-C1-PN
Producent:
Festo
Cena netto/szt.
215,64 zł
265,24 zł
brutto/szt.
Opis produktu - Gniazdo wtykowe do zasilania NECU-M-PPG5PP-C1-PN (5195383) serii NECU - Festo
- Gniazdo do podłączenia magistrali polowej
- NECU-HX: Złączki wtykowe okrągłe M8 i M12 do ponownego podłączenia z szybkozłączem Harax® do zastosowań niskonapięciowych
- Wtyczka i gniazdo do zasilania napięciem
- Możliwość dowolnego konfigurowania długości kabla
Dane techniczne
| Protokół | PROFINET |
| Certyfikacja | c UL us - Recognized (OL) |
| Jednostka certyfikująca | UL E328433 |
| Dodatkowe funkcje | spełnia wymagania wg AIDA |
| Częstotliwość połączeń | 100 |
| Wyprowadzenie kabla | proste |
| Waga produktu | 109 g |
| Przyłącze elektryczne 1, konstrukcja | prostokątny |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, technika przyłączeniowa | Układ przyłączy PP, kodowanie na pin 2 i 5 |
| Przyłącze elektryczne 1, liczba pinów/żył | 5 |
| Przyłącze elektryczne 1, użyte piny/żyły | 5 |
| Przyłącze elektryczne 1, rodzaj mocowania | Push-pull z blokadą zabezpieczającą przed przypadkowym wyciągnięciem |
| Przyłącze elektryczne 1, układ połączeń | 00995899 |
| Przyłącze elektryczne 2, technika przyłączeniowa | Terminal z zaciskami sprężynowymi |
| Zakres napięcia roboczego DC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 16 A |
| Odporność na napięcie udarowe | 4 kV |
| Przepust kablowy | Pg13,5 sześciokąt SW22 |
| Średnica kabla | 9 mm |
| Przekrój znamionowy żyły przewodu | 0.75 mm² |
| Przekrój znamionowy żyły przewodu | AWG18 - 13 |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -40 degC |
| Temperatura przechowywania | -40 degC |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Próba ogniowa | UL94 V-0 |
| Stopień zanieczyszczenia | 3 |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Materiał obudowy | Cynkowy odlew ciśnieniowy, niklowany |
| Kolor obudowy | srebrny |
| Materiał uszczelnień | NBR |
| Materiał styków | Stop miedzi, niklowany i złocony |
Parametry techniczne - Gniazdo wtykowe do zasilania NECU-M-PPG5PP-C1-PN (5195383) serii NECU - Festo
Kolor obudowy
Srebrny
Podłączenie elektryczne 1, sposób montażu
Push-pull z blokadą przed niezamierzonym pociągnięciem
Podłączenie elektryczne 2, technologia podłączenia
Listwa Cage clamp
Obciążalność prądowa przy 40°C
16 A
Odporność na piki napięcia
4 kV
Średnica kabla
9 ... 13 mm
Nominalny przekrój przewodu
0.75 ... 2.5 mm2
Stopień zanieczyszczenia
3
Przepust dla kabla
Pg13,5 sześciokąt SW22
Podłączenie elektryczne 1, zajęta liczba pinów/żył
5
Materiał styków elektrycznych
Stop miedzi, niklowany i platerowany złotem
Certyfikat
UL E328433
Protokół
PROFINET
Przekrój nominalny przekroju przewodu (AWG)
AWG18 - 13
Próba ogniowa
UL94 V-0
Wyprowadzenie kabla
Proste
Certyfikat
c UL us - Recognized (OL)
Zakres napięcia roboczego DC
0 ... 24 V
Materiał uszczelnień
NBR, TPE-V
Stopień ochrony
IP65, IP67
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Niklowany odlew cynkowy
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Waga produktu
109 g
Temperatura przechowywania
-40 ... 85 °C
Temperatura otoczenia
-40 ... 85 °C
Dodatkowe funkcje
Spełnia wymagania wg AIDA
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Liczba podłączeń/rozłączeń
100
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, technologia podłączenia
Schemat połączeń PP, kodowanie na pinie 2 i 5
Podłączenie elektryczne 1, liczba pinów/żył
5
Nr kat.
OT-FESTO072497
Pliki do pobrania - Gniazdo wtykowe do zasilania NECU-M-PPG5PP-C1-PN (5195383) serii NECU - Festo
- Karta katalogowa Pobierz
- 5195383datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
